ECP202 EXPERT + BASE

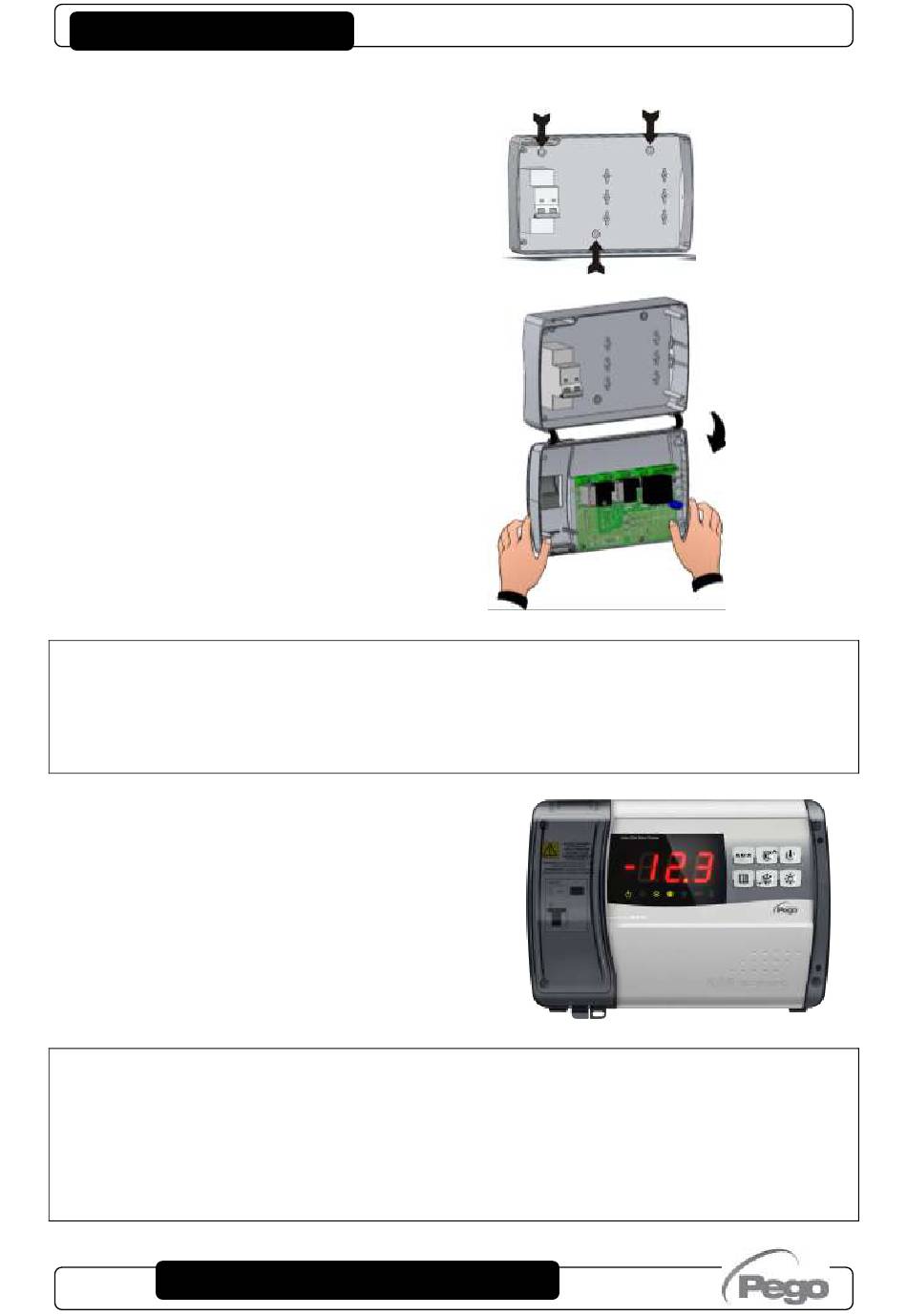

Fig. 6 : Utilisez les trois trous déjà existants
pour fixer le fond du boîtier au mur :
utilisez trois vis ayant une longueur
adaptée à l'épaisseur du mur où vous
souhaitez fixer le contrôleur. Appliquez
une rondelle en caoutchouc (fournie)
entre la vis et le fond du boîtier.
Fig. 7 : Assemblez la façade et le fond du
boîtier en introduisant les charnières
dans les logements prévus à cet effet ;
ouvrez le tout à 180° vers le bas pour
accéder à la carte électronique.
Effectuez tous les raccordements électriques selon le schéma A2 fournis. Pour réaliser des
raccordements électriques fiables et pour maintenir le degré de protection du boîtier, il est
recommandé d'utiliser des serre-câbles et/ou des serre-tubes appropriés pour une bonne tenue
des câblages. Répartissez les conducteurs à l'intérieur du panneau de la façon la plus ordonnée
possible. En particulier, séparez bien les conducteurs de puissance des conducteurs de signaux.
Utilisez des colliers si nécessaire.
Fig. 8 :
Refermez le couvercle frontal en veillant à
ce que tous les câbles soient bien à
l'intérieur du boîtier et que le joint de celui-
ci soit bien dans son logement.
Fixez le couvercle frontal à l'aide des 4 vis
avec un couple ne dépassant pas 1
newton mètre. Mettez le contrôleur sous
tension et effectuez une lecture et une
programmation attentives de tous les
paramètres sélectionnés.
Faites attention à ne pas trop serrer les vis de fermeture sous peine de déformer le
boîtier et de fausser le fonctionnement du clavier tactile ; ne pas dépasser 1 newton
mètre de couple. Pour éviter tout endommagement du contrôleur électronique,
appliquez sur toutes les charges qui sont reliées à l'appareil des dispositifs de
protection contre les surcharges dues aux courts-circuits. Pour toute intervention et/ou opération
d'entretien, débranchez le contrôleur de l'alimentation électrique et de toutes les charges
inductives et de puissance auxquelles il est relié. Cette opération permet à l'opérateur de travailler
en toute sécurité.
