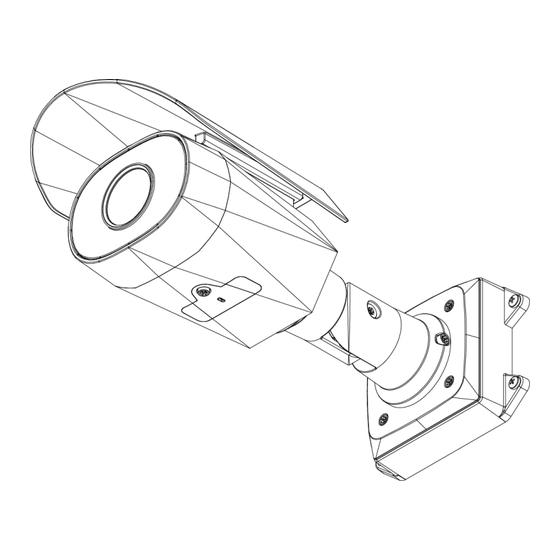

- Page 1 Guide d'installation Modèles des caméras H4 HD BulletAvigilon™ : H4A-BO1-IR, H4A-BO2-IR, H4A-G-BO1-IR, H4A-G-BO2-IR...
- Page 2 12 VCC ou 24 VCA, 13 W minimum ou PoE (Power over Ethernet) de 48 VCC, 13 W minimum Toute alimentation externe connectée à ce produit ne peut être connectée qu’à un autre produit Avigilon de la même gamme de modèles. Les connexions à des alimentations externes doivent être correctement isolées.
- Page 3 N'utilisez pas de détergents puissants ou abrasifs lorsque vous nettoyez le corps de l'équipement. Utilisez uniquement les accessoires recommandés par Avigilon.
- Page 4 Consulter le vendeur ou un technicien de radio/TV si nécessaire. Tout changement ou modification apporté à cet équipement non expressément approuvé par Avigilon Corporation ou des tiers autorisés par Avigilon Corporation pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet équipement.
- Page 5 États-Unis d’Amérique et dans d’autres pays : http://www.avigilon.com/patents. Sauf mention expresse écrite, aucune licence n'est octroyée vis-à-vis des droits d'auteurs, de la conception industrielle, de la marque de commerce, du brevet ou d'un autre droit de propriété intellectuelle d'Avigilon Corporation ou de ses concédants.
-
Page 6: Table Des Matières
Table des matières Présentation générale Vue du support de fixation Vue arrière Vue de face Vue du panneau de configuration Vue latérale Installation Contenu de la boîte de la caméra Précautions en cas d’installation à proximité de zones d’eau salée Étapes d'installation Installation et orientation des caméras d’analyse Préparation de la caméra avant fixation... -
Page 7: Présentation Générale
Présentation générale Vue du support de fixation 1. Supports de caméra Points d'installation de la caméra sur le support de fixation. 2. Logements des crochets de fixation Points de fixation de la caméra sur le support de fixation lors du raccordement des câbles requis. 3. -
Page 8: Vue Arrière
Vue arrière 1. Port Ethernet Accepte une connexion Ethernet à un réseau. La transmission des données d'images et de la communication avec le serveur s'effectue par cette connexion. Ce port reçoit également l'alimentation en cas de connexion à un réseau à fonctionnalité PoE (Power over Ethernet). 2. -
Page 9: Vue De Face
Vue de face 1. Illuminateur IR Assure l'éclairage dans le spectre IR. 2. Protection du panneau de configuration Protège le panneau de configuration. Pour plus d'informations sur le panneau de configuration, reportez- vous à la section Vue du panneau de configuration Page suivante. Vue de face... -
Page 10: Vue Du Panneau De Configuration
Fournit des informations sur le fonctionnement des caméras. Pour plus d'informations, reportez-vous à la section Indications des LED Page 17. 4. Port micro USB Accepte un adaptateur micro USB vers USB. Obligatoire uniquement si vous utilisez l'Avigilon USB Wifi Adapter (Carte Wi-Fi USB). Vue du panneau de configuration... -
Page 11: Vue Latérale
Vue latérale 1. Pare-soleil Capot réglable qui contribue à protéger l'objectif des reflets du soleil. 2. Bras de fixation Bras de fixation réglable pour le positionnement de la caméra 3. Vis de réglage Fournit un mécanisme de verrouillage pour le réglage du bras. Vue latérale... -
Page 12: Installation
Respectez les consignes suivantes pour éviter l’apparition de problème en cas d’installation dans un environnement fortement chargé en sel : Utilisez les accessoires de fixation proposés par Avigilon. Tous les accessoires Avigilon sont testés pour fonctionner avec des caméras Avigilon installées dans les environnements testés. ... -
Page 13: Installation Et Orientation Des Caméras D'analyse
Configuration de la caméra Installation et orientation des caméras d’analyse Lorsque vous installez une caméra d'analyse vidéo Avigilon, suivez les recommandations d'installation et d'orientation fournies afin d'optimiser la capacité d'analyse de la caméra : La caméra doit être installée à une hauteur de 274 cm. -
Page 14: (Facultatif) Dépose Du Pare-Soleil
1. Utilisez le gabarit de montage pour percer quatre trous dans la surface de montage. 2. Si nécessaire, percez également le trou passe-câble dans la surface de montage, puis tirez les câbles requis à travers le trou passe-câble. 3. Vissez le support de montage sur la surface de montage. REMARQUE : Il est recommandé... -
Page 15: Réinstallation Du Pare-Soleil
Réinstallation du pare-soleil 1. Utilisez une clé Torx T20 pour visser la fixation du pare-soleil. 2. Alignez un côté du pare-soleil sur la fixation. 3. Appuyez sur le centre du pare-soleil et pliez les bords vers le haut, puis enclipsez-le en position. Raccordement des câbles Avant de connecter les câbles, assurez-vous que les connecteurs sont correctement protégés contre l'humidité... -
Page 16: Retrait De La Protection Du Panneau De Configuration
Pour plus d'informations sur la configuration de la caméra à partir de l'interface Web mobile, reportez-vous au Avigilon USB Wifi Adapter (Carte Wi-Fi USB) Guide de l'utilisateur du système. REMARQUE : La caméra réserve le sous-réseau 10.11.22.32/28 pour l'usage interne lorsque USB Wifi Adapter (Carte Wi-Fi USB) est raccordé. -
Page 17: Attribution D'une Adresse Ip
Interface du navigateur Web : http://<adresse IP de la caméra>/ Application logicielle NVMS (Network Video Management Software, par exemple, le logiciel Avigilon Control Center). REMARQUE : Par défaut, le nom d'utilisateur de la caméra est administrator. Il n'y a pas de mot de passe. -
Page 18: Zoom Et Mise Au Point De La Caméra
4. Serrez les vis de réglage du bras de fixation pour immobiliser la caméra en position. 5. Dans l’interface du navigateur Web de la caméra ou le logiciel Avigilon Control Center, ajustez les paramètres d’image et d’affichage de la caméra. Vous pouvez définir la position de zoom, effectuer la mise au point et modifier la rotation d’image. -
Page 19: Réglage De L'heure
Pour plus d'informations, consultez le Avigilon Guide de l'utilisateur de l'outil de configuration des caméras. Si la caméra est connectée à Avigilon Control Center, vous pouvez utiliser le logiciel client pour configurer la caméra. Pour plus d'informations, consultez le Avigilon Control Center Guide de l'utilisateur Client. -
Page 20: Pour Plus D'informations
Web. Pour plus d'informations, consultez le Avigilon Guide de l'utilisateur de l'interface Web H.264. Si vous avec installé une caméra H4 ES, vous pouvez utiliser le logiciel Client d'Avigilon Control Center pour configurer la caméra et le logiciel intégré. Pour plus d'informations Les guides suivants présentent des informations supplémentaires sur la configuration et l’utilisation de... -
Page 21: Connexion À L'alimentation Et À Des Périphériques Externes
Connexion à l'alimentation et à des périphériques externes Important : Veillez à ne pas raccorder l'alimentation au câble d'entrée audio, cela endommagera définitivement la caméra. Le câble d'entrée audio et le câble d'alimentation auxiliaire sont marron. Le câble d'alimentation auxiliaire se distingue par l'indication AUX PWR et son gabarit plus épais. REMARQUE : N'effectuez pas la procédure suivante si vous utilisez la technologie POE (Power over Ethernet). - Page 22 5. Rouge — Entrée de relais 6. Rose — Sortie de relais 7. Violet — Câble réservé, ne pas raccorder. 8. Blanc — Câble réservé, ne pas raccorder. * — Relais ** — Commutateur M — Microphone ...
-
Page 23: Indications Des Led
Indications des LED Une fois raccordée au réseau, le voyant LED d'état de la connexion affiche la progression de la connexion au logiciel NVMS (Network Video Management Software). Le tableau suivant décrit les indications des LED : LED d'état de État de la connexion Description connexion Obtention d'une... -
Page 24: Réinitialisation Aux Paramètres D'usine Par Défaut
Réinitialisation aux paramètres d’usine par défaut Si la caméra ne fonctionne plus comme attendu, vous pouvez opter pour la restauration de ses paramètres d’usine par défaut. Utilisez le bouton de réinitialisation du microcode pour réinitialiser la caméra. Le bouton de réinitialisation du microcode est présenté... -
Page 25: Configuration De L'adresse Ip Par Le Biais De La Méthode Arp/Ping
ARP/Ping method (Désactiver la configuration de l'adresse IP statique via méthode ARP/Ping) est cochée dans l'interface du navigateur Web de la caméra. Pour plus d'informations, reportez-vous au Guide de l'utilisateur de l'interface Web Avigilon haute définition H.264. 1. Identifiez et copiez l'adresse MAC répertoriée sur l'étiquette de numéro de série pour référence. -
Page 26: Spécifications
Spécifications Caméra Entrée/sortie audio Entrée et sortie de niveau ligne H4A-BO1-IR : (modèles 1 – 3 MP) 3-9 mm, F1.3, P-iris (modèles 5 – 8 MP) 4,3-8 mm, F1.8, P-iris Objectif H4A-BO2-IR : (modèles 1 – 5 MP) 9-22 mm, F1.6, P-iris Carte mémoire SD (Modèles avec des Logement SD/SDHC/SDXC –... - Page 27 Finition Revêtement par pulvérisation, RAL 9003 Plage de réglage ±175° panoramique, ±90° inclinaison, ±175° azimut Longueur de câble 45 cm (17,72 po) Électricité Consommation 13 W électrique VCC : 12 V +/- 10 %, 13 W min Source VCA : 24 V +/- 10 %, 19 VA min d’alimentation PoE : IEEE802.3af Classe 3 Batterie de secours au lithium manganèse 3 V Environnement...
- Page 28 EN 55024 Immunité EN 61000-6-1 électromagnétique KN 35 Spécifications...
-
Page 29: Garantie Limitée Et Assistance Technique
Garantie limitée et assistance technique Avigilon garantit à l'acheteur consommateur d'origine que ce produit est exempt de défectuosités liées au matériel ou à la main-d'œuvre pour une période de 3 années à compter de la date d'achat. La responsabilité du fabricant explicitée ci-dessous se limite au remplacement ou la réparation du produit, voire au remplacement du produit par un produit réparé, et ce à...
