Reference 55-85
Mode d'emploi
Branchements à l'arrière de l'appareil

Reference 75 / 85

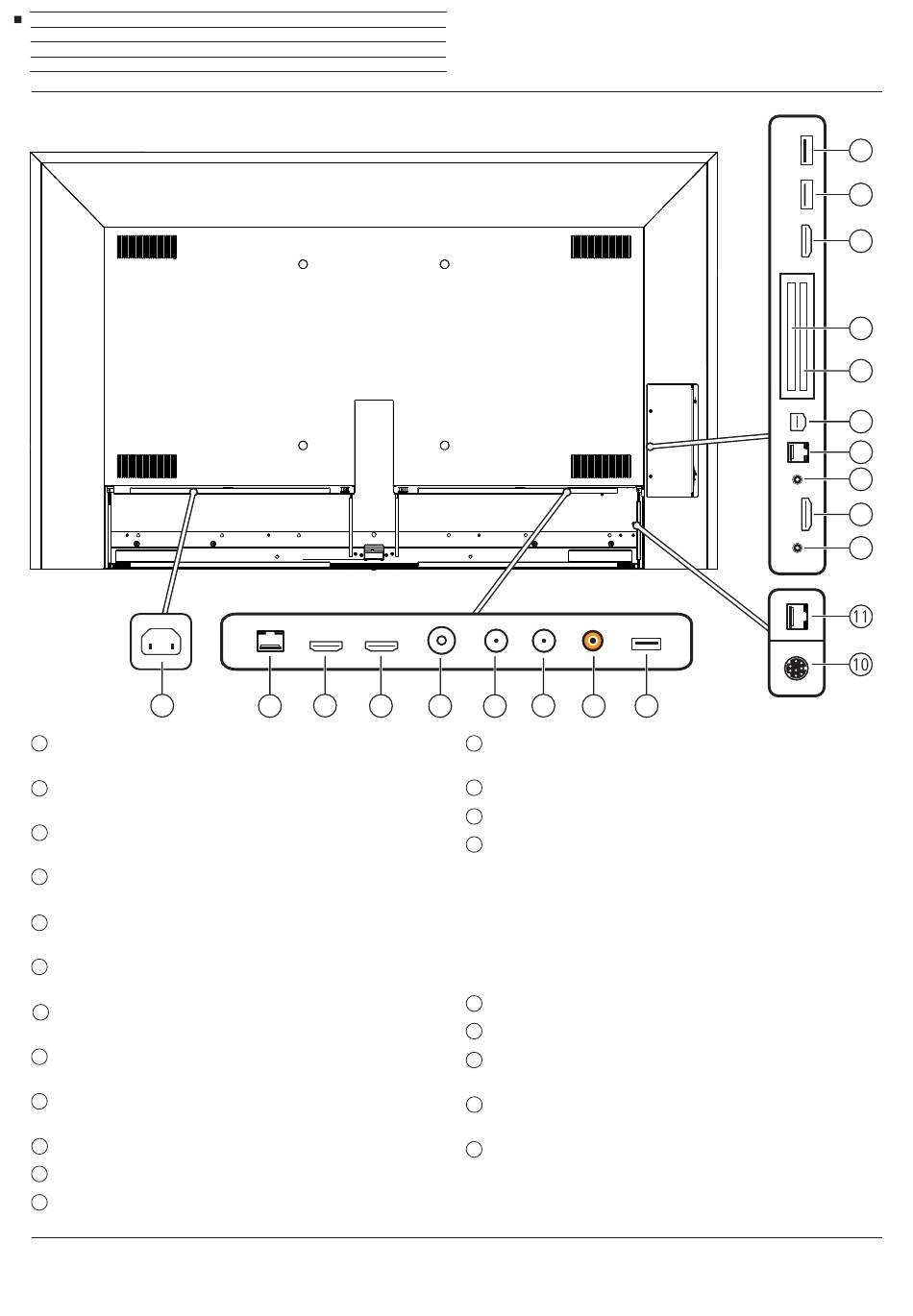

Emplacement et fonction des raccordements (Reference 75 / 85)
1
1
AC IN - Raccordement secteur
Prise réseau – 220-240 V ~ 50 / 60 Hz
2
LAN - Connexion au réseau
RJ-45 – Ethernet / Fast Ethernet
3
HDMI 1 ARC - Entrée HDMI 1 (avec Audio Return Channel)
HDMI – Digital Video IN (4K@60Hz)/Audio IN/OUT
4
HDMI 2 - Entrée HDMI 2
HDMI – Digital Video IN (4K@60Hz)/Audio IN
5
ANT TV - Antenne / câble analogique / DVB-T/T2 / DVB-C
Prise IEC – 75 Ohm / 5 V / 80mA
6
ANT SAT 1 - Antenne satellite (récepteur satellite 1) DVB-S/S2
Prise F – 75 Ohm / 13/18 V / 500mA
7
ANT SAT 2 - Antenne satellite (récepteur satellite 2) DVB-S/S2
Prise F – 75 Ohm / 13/18 V / 500mA
8
SPDIF OUT - Sortie du son (numérique)
Prise jack (orange)
9
USB 3.0 - Prise USB
USB type A – USB 3.0 (max. 900mA)
10
MOTOR UNIT - Commande du pied pivotant
11
DIGITAL AUDIO LINK - Sorties son Surround (numérique) – (RJ45)
12
HEADPHONE - Prise casque
Jack 3,5 mm – Casque 32–200 Ohm
(1
Kit d'adaptateurs disponible en tant qu'accessoire dans votre point de vente Loewe.
(2 Les sources HDMI qui fournissent le contenu UHD doivent être branchées à cette connectique.
3
2 4 5 6 7 8
13
HDMI 3 - Entrée HDMI 3
HDMI – Digital Video IN (4K@60Hz)/Audio IN
14
AUDIO OUT - Sortie du son (analogique) L/R – ( Jack 3,5 mm)
15
RS-232C - Interface sérielle
16
AV - Micro-prise AV (1
Audio/Vidéo IN avec adaptateur Scart : Y/C (S-VHS/Hi 8)
Audio/Vidéo IN avec adaptateur VGA : Signal d'image PC/STB
17
COMMON INTERFACE - CI-Slot 1 (Standard V1.3)
18
COMMON INTERFACE - CI-Slot 2 (Standard V1.3)
19
HDMI 4 UHD - Entrée HDMI 4
HDMI – Digital Video IN (4K@60Hz)/Audio IN
20
USB - Prise USB
USB type A – USB 2.0 (max. 500mA)
21
USB - Prise USB
USB type A – USB 2.0 (max. 500mA)
9
(1
– (RJ12)
SVC (VHS/8 mm)
RGB
L/R
Component (YPbPr)
L/R
(2
21
20
19
18
17
16
15
14
13
12
11
