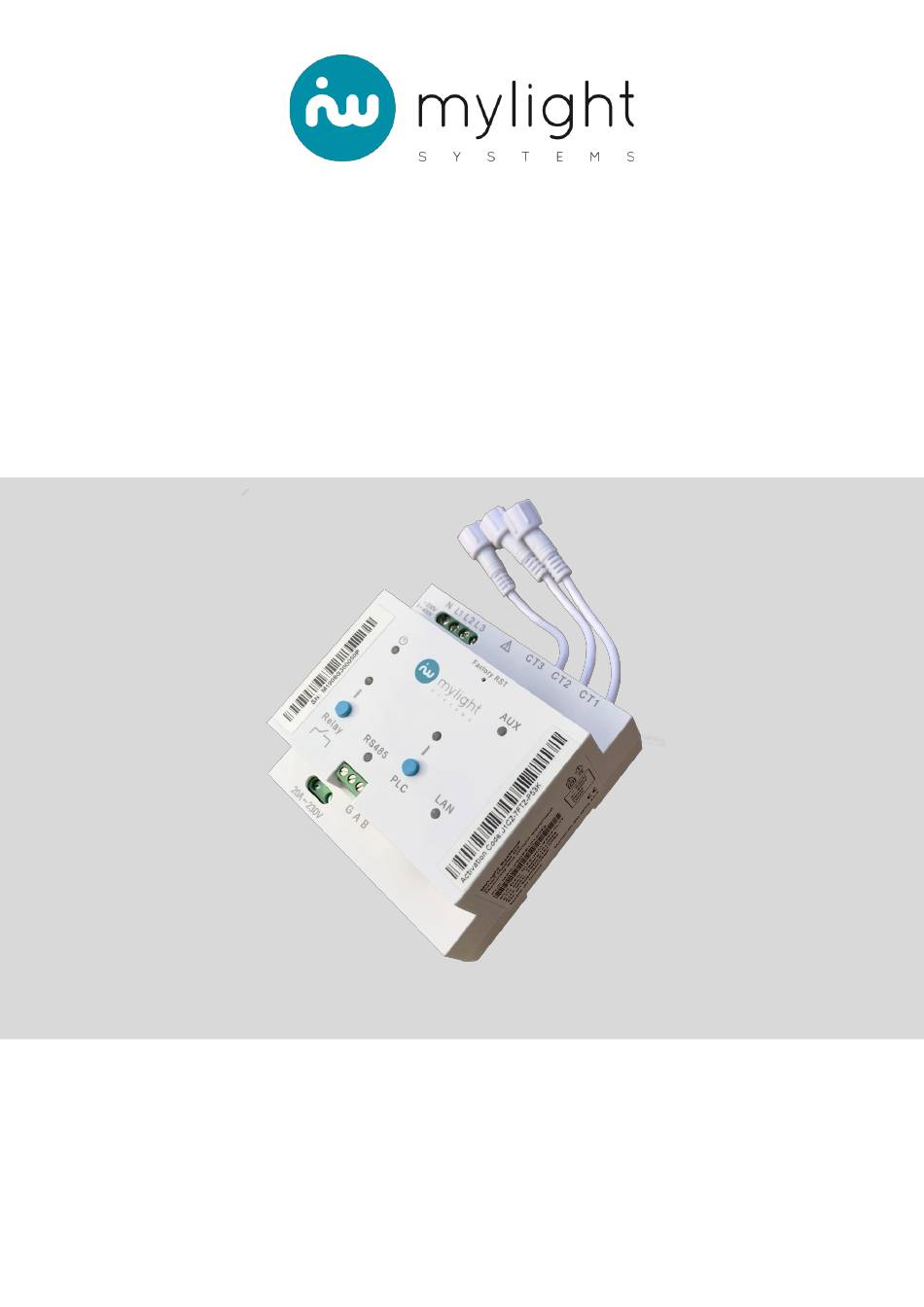

Manuel d'installation
Smart Master G3 (MG3)
FRANÇAIS
MAI-0001-Manuel d'installation MG3-V4

Publicité

Table des Matières
loading

Sommaire des Matières pour MyLight Smart Master G3

  • Page 1 Manuel d’installation Smart Master G3 (MG3) FRANÇAIS MAI-0001-Manuel d’installation MG3-V4...
  • Page 2: Dispositions Légales

    être soumise à l’accord préalable de Mylight Systems. Une reproduction interne au profit de l’entreprise, pour l’évaluation et la mise en service conforme du produit est autorisée sans accord préalable.
  • Page 3: Table Des Matières

    Agrément national et autorisation .................... 5 Techniciens qualifiés........................5 Marquage sur le produit ......................5 Contenu du carton ..........................6 Description du produit Smart Master G3 ..................6 Conditions d’installation ........................8 Options de connectivité à internet..................... 9 Connexion filaire Ethernet ......................9 Connexion via prise CPL ......................
  • Page 4 Mylight Systems SAS Prérequis ............................. 21 Mise sous tension de la Smart Master G3 ................21 Connectivité du Courant porteur en ligne (CPL) ..............21 7.3.1 Ajout d’un élément CPL MyLight Systems ..............21 7.3.2 Connexion d’un appareil CPL externe ................22 Inscription de l’installation ......................
  • Page 5: Sécurité Des Biens Et Des Personnes

    1 Sécurité des biens et des personnes 1.1 Utilisation conforme La Smart Master G3 (MG3) est un compteur intelligent pour solution de monitoring et de gestion d’énergie. Elle nécessite d’être protégée en fonction des normes électriques locales. Le système est adapté pour une utilisation en intérieur uniquement. La plage de fonctionnement autorisée de (se référer RD1).
  • Page 6: Contenu Du Carton

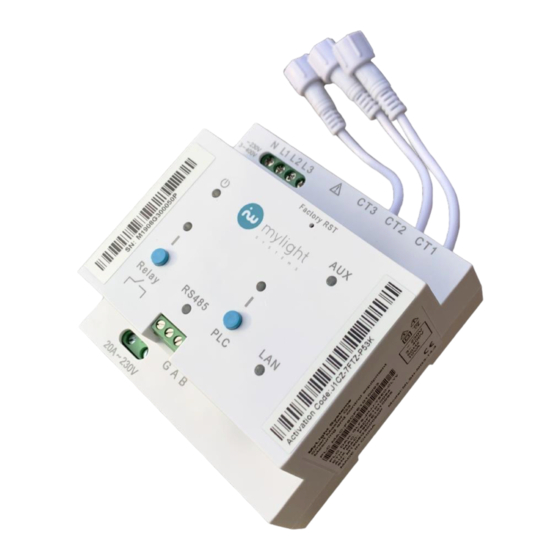

    MLSH-COM-3 3 Description du produit Smart Master G3 La Smart Master G3 est un compteur intelligent 3 en 1 qui permet de mesurer 3 charges telles que la production photovoltaïque, la consommation globale du bâtiment et celle d'un appareil électrique. Le produit dispose d’un relais intégré capable de piloter une charge électrique.
  • Page 7 Mylight Systems SAS Position Désignation Alimentation Monophasée ou Triphasée Voyant d’alimentation : Vert fixe : fonctionnement normal Vert clignotant : démarrage du produit / mise à jour Vert et rouge clignotant 300ms : panne d’internet Vert fixe 3s et clignotement rouge 1s : Pas de communication avec un élément CPL.
  • Page 8: Conditions D'installation

    Vieillissement précoce des composants électroniques Détérioration de la peinture et autres défauts esthétiques mineurs. En intérieur, la Smart Master G3 doit être intégrée dans un boîtier présentant un degré de protection IP4X au minimum Le produit est adapté pour un montage sur rail DIN 35mm : Présenter le produit devant le rail DIN...
  • Page 9: Options De Connectivité À Internet

    Mylight Systems SAS 5 Options de connectivité à internet La Smart Master G3 fonctionne avec une connexion internet. Ce produit propose plusieurs manières de se connecter à internet : en filaire Ethernet, en CPL, ou via un modem. Avant tout câblage du produit, il est préférable de choisir son mode de connexion à Internet.
  • Page 10: Connexion Wifi Sur La Box Internet

    (Se reporter au paragraphe 3 afin de valider le fonctionnement) 5.2.2 Connexion wifi sur la box internet Afin d’avoir une communication wifi entre la Smart Master G3 et la box internet, il est possible Référence préconisée : WA850RE d’utiliser un répéteur Wi-Fi afin de se connecter à la box.
  • Page 11: Connexion Via Un Circuit Cpl Déjà Existant

    (Exemple : Backup). 5.4.1 Connexion Ethernet sur le modem cellulaire La connexion entre les deux éléments peut se faire via le port LAN de la Smart Master G3 et le port LAN du modem cellulaire. MLSH-COM-2 Câble RJ45...
  • Page 12: Connexion Cpl Sur Le Modem Cellulaire

    6 Branchements électriques 6.1 Branchement d’alimentation La Smart Master G3 doit être protégée par un disjoncteur électrique lorsqu’elle est alimentée par le réseau électrique. Le disjoncteur est le moyen de sectionnement du produit, il doit rester accessible. Les caractéristiques des réseaux compatibles figurent dans la fiche technique (RD1).
  • Page 13: Alimentation Triphasée

    Mylight Systems SAS Figure 7 : Exemple de câblage monophasé 6.1.2 Alimentation triphasée Dans le cas d’une alimentation triphasée le produit doit être protégé par un disjoncteur 3P+N 2A courbe C ou un disjoncteur 4 Pôles 2A courbe C. Dans cette configuration, il est nécessaire d’alimenter :...
  • Page 14: Branchement Du Relais

    être protégé par un disjoncteur 20A maximum courbe C. Le relais de la Smart Master G3 est normalement ouvert. Il est commandé par les logiciels MyLight Systems. En cas d’urgence, afin de mettre sous tension manuellement la charge branchée en aval du relais, appuyez 1 seconde sur le bouton relais.
  • Page 15: Exemple De Branchement : Charge Électrique >20A

    6.2.3 Exemple de branchement : Chauffe-eau thermodynamique La smart Master G3 peut aussi piloter un chauffe-eau thermodynamique. Le pilotage se fait via un fil de commande (Fil pilote, Fil HP/HC, Commande solaire) Attention : Il existe 2 types de technologies de commande (Veuillez lire attentivement le manuel d’installation du chauffe-eau afin d’identifier le bon mode de fonctionnement) :...
  • Page 16: Branchement Des Rallonges Et Transformateurs De Courants

    6.3 Branchement des rallonges et transformateurs de courants Les transformateurs de courant et les rallonges ont été conçus exclusivement pour les produits MyLight Systems. Les rallonges et les transformateurs de courant doivent être intégrés dans des boitiers ou gaines techniques de protection IP4X minimum.
  • Page 17: Branchement Des Transformateurs De Courant

    6.3.2 Branchement des transformateurs de courant Le compteur intelligent Smart Master G3 dispose de 3 entrées afin d’accueillir des transformateurs de courants. Ceux-ci disposent d’un fil d’environ 60 cm. L’installation des transformateurs de courant doit se faire en respectant les étapes suivantes : S’assurer que l’élément MG3 n’est pas sous tension dangereuse en vérifiant la position de...
  • Page 18: Branchement De L'accessoire Rs485

    Figure 11 : Exemple d'utilisation de la rallonge et du transformateur de courant 6.4 Branchement de l’accessoire RS485 Le produit Smart Master G3 a la possibilité de communiquer avec des compteurs d’énergie et des actionneurs externes. Cette fonctionnalité permet d’accroître le nombre de points de mesures et de pilotages dans le bâtiment.
  • Page 19: Branchement Ethernet

    Figure 12 : Exemple de branchement d'appareils RS485 Remarques : Plusieurs produits peuvent être branchés sur le même câble RS485. La Smart Master G3 doit toujours être placée à l’extrémité maître du câble RS485. Si le fil de communication entre plusieurs éléments est supérieur à 10m, il est alors (Se référer aux...
  • Page 20: Exemple De Branchements Finaux

    Mylight Systems SAS 6.6 Exemple de branchements finaux Réseau Panneaux Onduleur photovoltaïques Chauffe-eau Figure 13 : Exemple d’alimentation monophasée et mesure de production par transformateur de courant Réseau Compteur RS485 Panneaux Onduleur photovoltaïques Chauffe-eau Figure 14 : Exemple d’alimentation triphasée et mesure de production par compteur RS485...
  • Page 21: Mise En Service

    7.3 Connectivité du Courant porteur en ligne (CPL) La Smart Master G3 communique en CPL et est compatible avec tous les éléments CPL du commerce. Après la mise sous tension de la Smart Master G3, il est possible de l’appairer à d’autres éléments CPL.
  • Page 22: Connexion D'un Appareil Cpl Externe

    7.3.2 Connexion d’un appareil CPL externe La procédure pour appairer la Smart Master G3 et un autre élément du commerce est la suivante : (Se référer à sa notice d’utilisation) Mettre l’élément tiers en mode appairage Appuyer 1 seconde sur le bouton PLC de la Smart Master G3.
  • Page 23: Maintenance Et Nettoyage

    Mylight Systems SAS Remarque : l’inscription n’est possible que si la Smart master G3 est connectée à internet via une des options de connectivités détaillées au chapitre 5 (le voyant d’alimentation est alors vert fixe). L’utilisateur pourra consulter ses données de production et consommation, et programmer automatiquement grâce au programme GreenPlay ou manuellement ses équipements sur son...
  • Page 24 Mylight Systems SAS Solution 3 : Vérifier la qualité de l’alimentation de l’élément CPL (disjoncteur ancien, mauvaise connectique, filtre éventuel) Solution 4 : Eteindre ou allumer les appareils électriques un par un pour voir s’ils ne perturbent pas l’élément CPL Solution 5 : Approcher l’élément tiers de la MG3...
  • Page 25: Lexique

    Modem cellulaire Produit permettant une connexion internet et communicant sur le réseau mobile Référence : MLSH-COM-2 Professionnel Professionnel formé par MyLight Systems sur les produits et bénéficiant qualifié d’accès (login et mot de passe) aux interfaces logicielles. RS485 Bus de communication série à 2 fils. Il permet la communication d’informations entre des appareils de type compteurs ou actionneurs et...
  • Page 26 ZAC des Gaulnes 1609 Av. Henri Schneider 69330 JONAGE FRANCE Tél. : +33(0) 800 710 226 (prix d’un appel local) Tél. Suisse : 058 255 11 71 www.mylight-systems.com E-mail : support@mylight-systems.com © 2019 MyLight Systems SAS. Tous droits réservés MAI-0001-Manuel d’installation MG3-V4...

Ce manuel est également adapté pour:

Smart master mg3Mlsh-mg3-14
