I.D. AL - GeoPlayer Lecteur MP3 et WAV avec GPS - Mode d'emploi

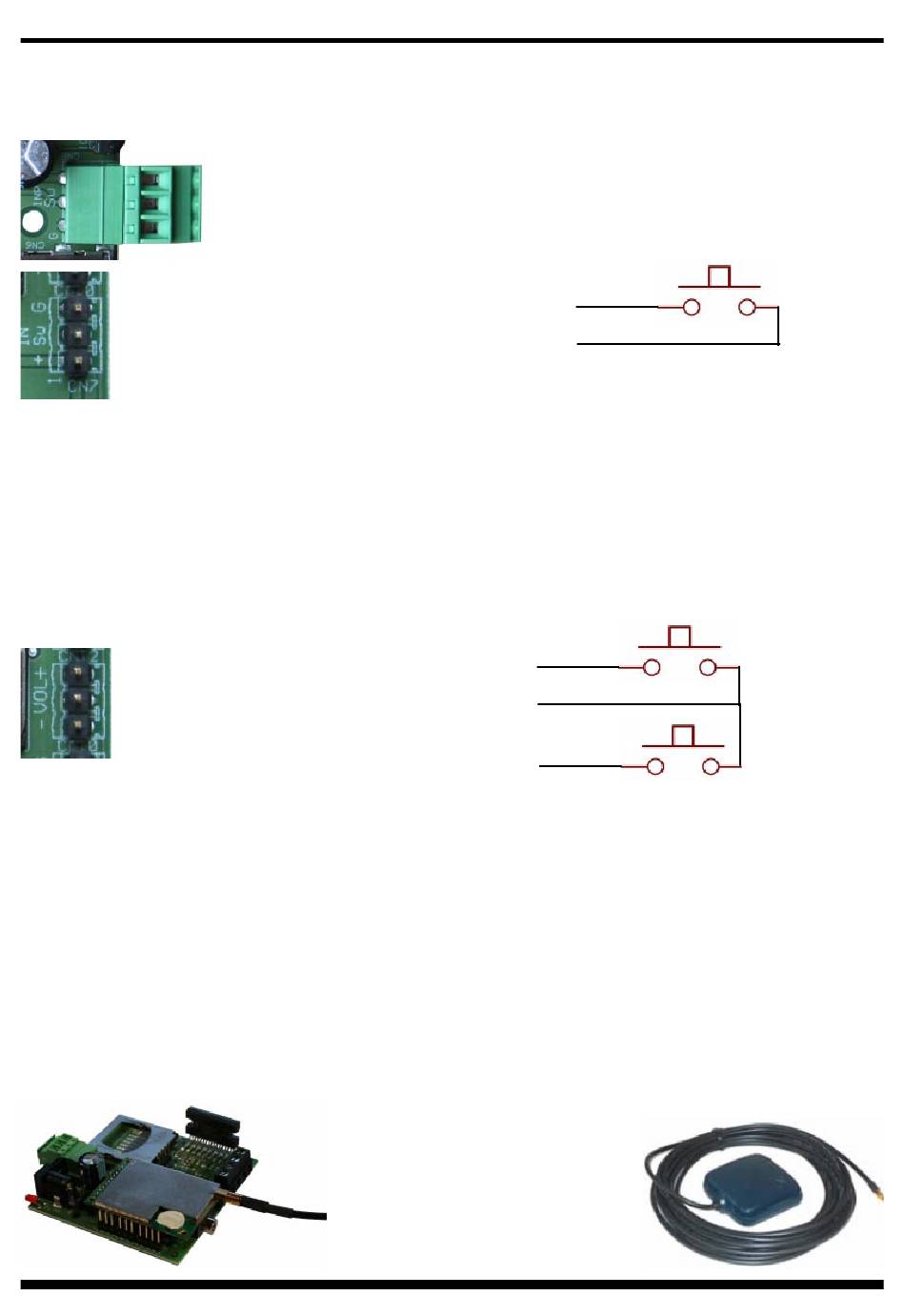

6 + 10 - Entrée sur contact sec : Branchez un bouton poussoir de façon à sélectionner le point GPS
suivant dans le cadre de l'utilisation du mode parcours. Voir la description de l'utilisation des modes GPS
dans ce manuel. Etablissez brièvement un contact entre l'entrée «SW» et la masse G.
- Masse/ Ground (G)
- Entrée de déclenchement (SW)
- Sortie alimentation 12V (+)
7 - Carte mémoire SD : Insérez une carte mémoire de 64Mo minimum dans le connecteur. Le lecteur
ne doit pas être sous tension lorsque vous insérez ou retirez la carte mémoire.
9 - Connecteur d'extension GPS : un récepteur GPS est installé sur le connecteur d'extension afin de
déclencher des messages en fonction de positions géographiques.
11 - Réglage de volume : Vous pouvez régler le volume en connectant 2 boutons poussoirs sur le
connecteur «VOL». Appuyez sur les boutons Volume + et Volume - pour modifier le volume.
- Bouton de volume +
- Masse/Ground (G)
- Bouton de volume -
12 - Connecteur Option pour liaison série : Ce connecteur est prévu pour de futures extensions.
Nous consulter.
13 - Connecteur S/PDIF : Ce connecteur permet d'ajouter une sortie audio numérique S/PDIF.
Nous consulter.
14 - Amplificateur : Vous devez installer un refroidisseur sur le composant pour dissiper la chaleur. La
quantité de chaleur est proportionnelle à la puissance utilisée. Vous pouvez fixer un simple morceau de
tôle ou un refroidisseur à ailettes suivant votre utilisation.
15- Entrée antenne GPS : Comme tout récepteur radio, une antenne doit être connectée pour recevoir
les signaux en provenance des satellites. Il est possible d'utiliser des antennes passives ou actives bien
que ces dernières soit bien plus sensibles. Le connecteur est de type MMCX.
® Waves System
- Sortie alimentation 12V (+) (permet d'alimenter un dispositif externe)
- Entrée de déclenchement (SW)
- Masse/Ground (G)
L'antenne que nous préconisons et que
nous vendons en option est constitué
d'un bloc actif magnétique que vous
pouvez poser sur le toit d'un
véhicule. Branchez simplement le
câble sur le connecteur et
déployez le fil.
- 7 -
SW
G
+
G
-
V 1.0 - 2008
