7. - Fonctions spécifi ques
7.1. - Sélection du programme
C'est ici qu'est sélectionnée et réglée la variante hydraulique adaptée à chaque cas
particulier (voir 2.5 Variantes hydrauliques). Une pression sur « Infos » affi che le
schéma correspondant.
Plage de réglage : 1-15/ Préréglage : 1
La sélection du programme s'effectue normalement une seule fois lors
de la première mise en service par le technicien spécialisé. Une mau-
vaise sélection du programme peut entraîner des dysfonctionnements
Attention
imprévisibles.

7.2. - Signal V.1(uniquement Version 3+4)

Ce menu permet le réglage du raccordement 0..10 V ou de la pompe PWM.

7.2.1. - Type de signal

Ici on défi nit le type de la pompe à vitesse réglable de l'installation. En fonction de la
version MTDC choisie les possibilités suivantes peuvent être programmées :
Uniquement versions 2 + 4 :
Réglage de la vitesse de pompes standard par ondulation via raccordement R 1.
Borne PWM/0..10V désactivée
Uniquement versions 3 + 4 :
0-10V Pilotage via borne V1 de pompes spéciales(par ex. pompes à haute effi cacité)
avec un signal 0-10V.La borne R 1 est active simultanément pour alimenter V1 de 230
VAC.
PWM Pilotage via borne V1 de pompes spéciales(par ex. pompes à haute effi cacité)
avec un signal PWM.La borne R 1 est active simultanément pour alimenter V1 de 230
VAC

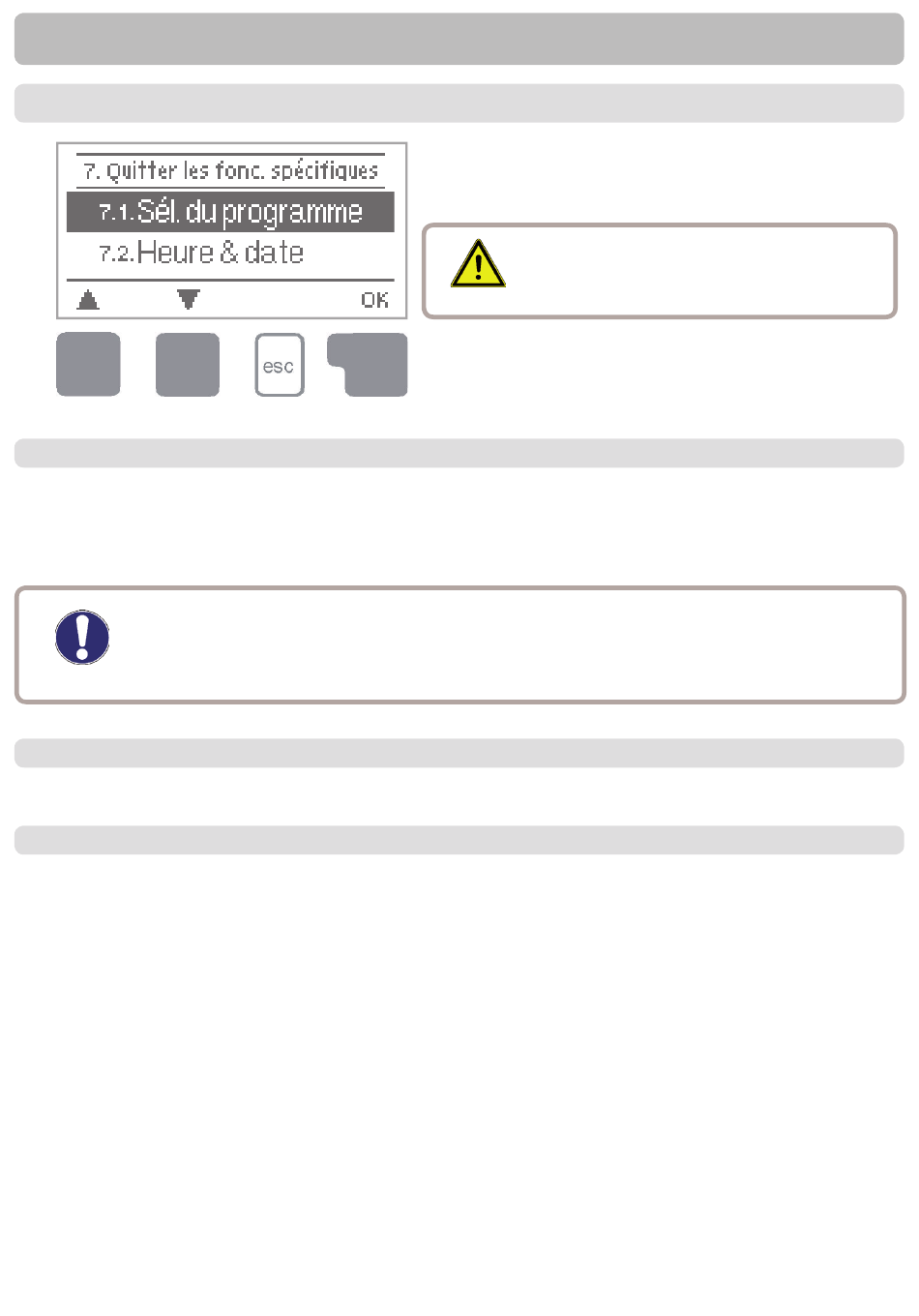

Fonctions spécifi ques
Le menu « 7. Fonctions spécifi ques » per-
met de régler des points fondamentaux et
des fonctions étendues.
Hormis l'heure, les réglages sont
strictement réservés au technicien
spécialisé.
Attention
Vous pouvez quitter le menu en appuyant
sur la touche « esc » ou en sélectionnant
« Quitter les fonc. spécifi ques ».
