14.1 Vue d'ensemble: données techniques
Ce chapitre contient les informations sur:

• Dimensions et espace de service

• Centre de gravité
• Composants
• Schéma de tuyauterie
• Schéma de câblage
• Spécifications techniques
• Plage de fonctionnement
• Courbe ESP
14.2 Dimensions et espace de service

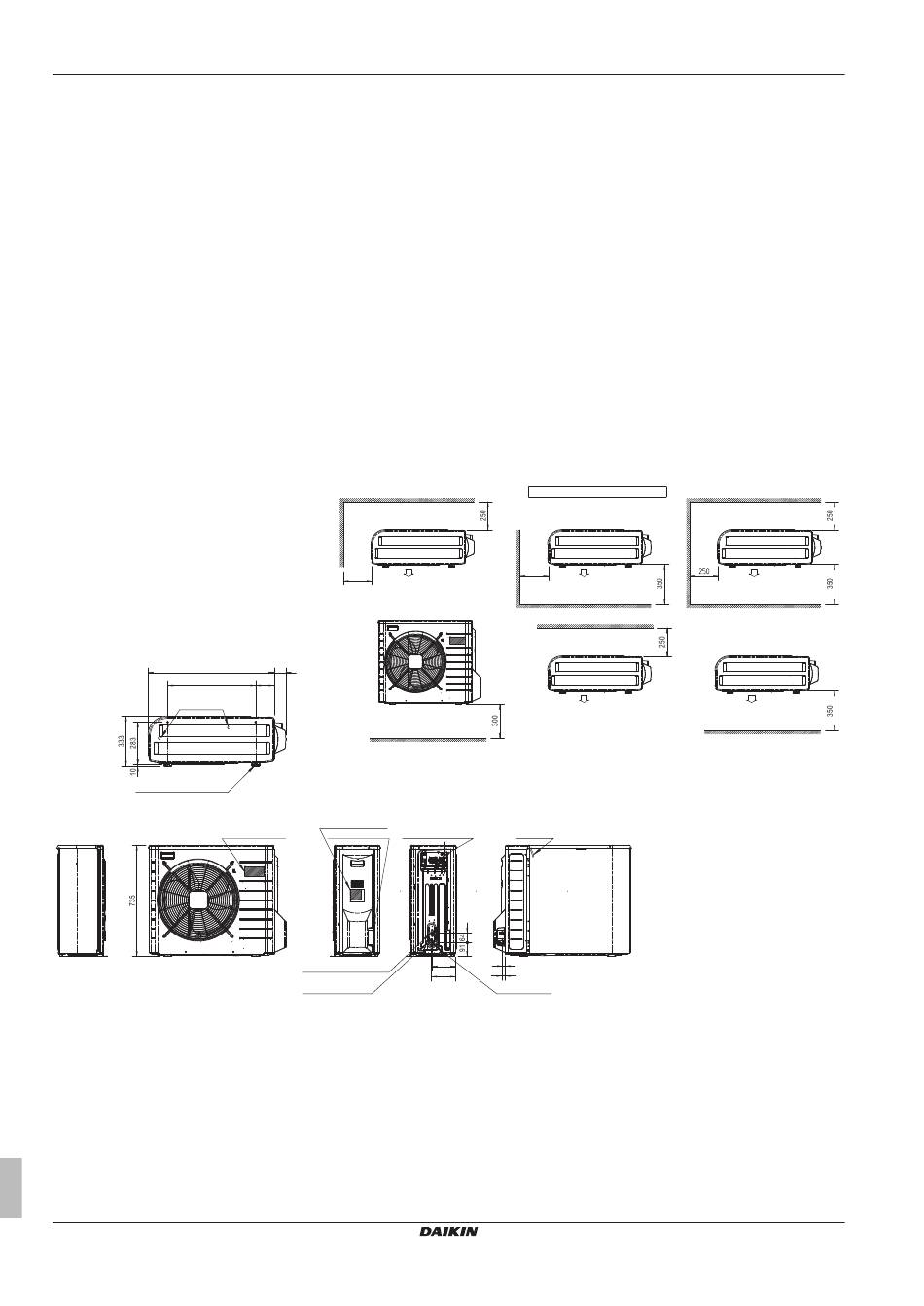

14.2.1 Dimensions et espace de service: unité extérieure
832
580
SORTIE DE PURGE
4 TROUS POUR LES BOULONS
D'ANCRAGE
(M8 OU M10)
ÉTIQUETTE DU NOM
DE MARQUE
Guide de référence installateur
90
250
78
121
EN CAS DE DÉPOSE DU COUVERCLE
DE LA VANNE D'ARRÊT
PLAQUE SIGNALÉTIQUE
BARRETTE DE RACCORDEMENT
ENTRÉE DU CÂBLAGE AVEC BORNE DE TERRE
VANNE D'ARRÊT DU LIQUIDE
(Ø6,4 CuT)
ORIFICE D'ENTRETIEN
ESPACE MINIMAL POUR LE PASSAGE DE L'AIR
HAUTEUR DU MUR DU CÔTÉ DE LA
SORTIE D'AIR = MOINS DE 1200
250
THERMISTANCE DE TEMPÉRATURE
D'AIR EXTÉRIEUR
155 18
23
160
VANNE D'ARRÊT DU GAZ
(Ø15,9 CuT)
250
