DUB DELAY BOX – Manuel Utilisateur

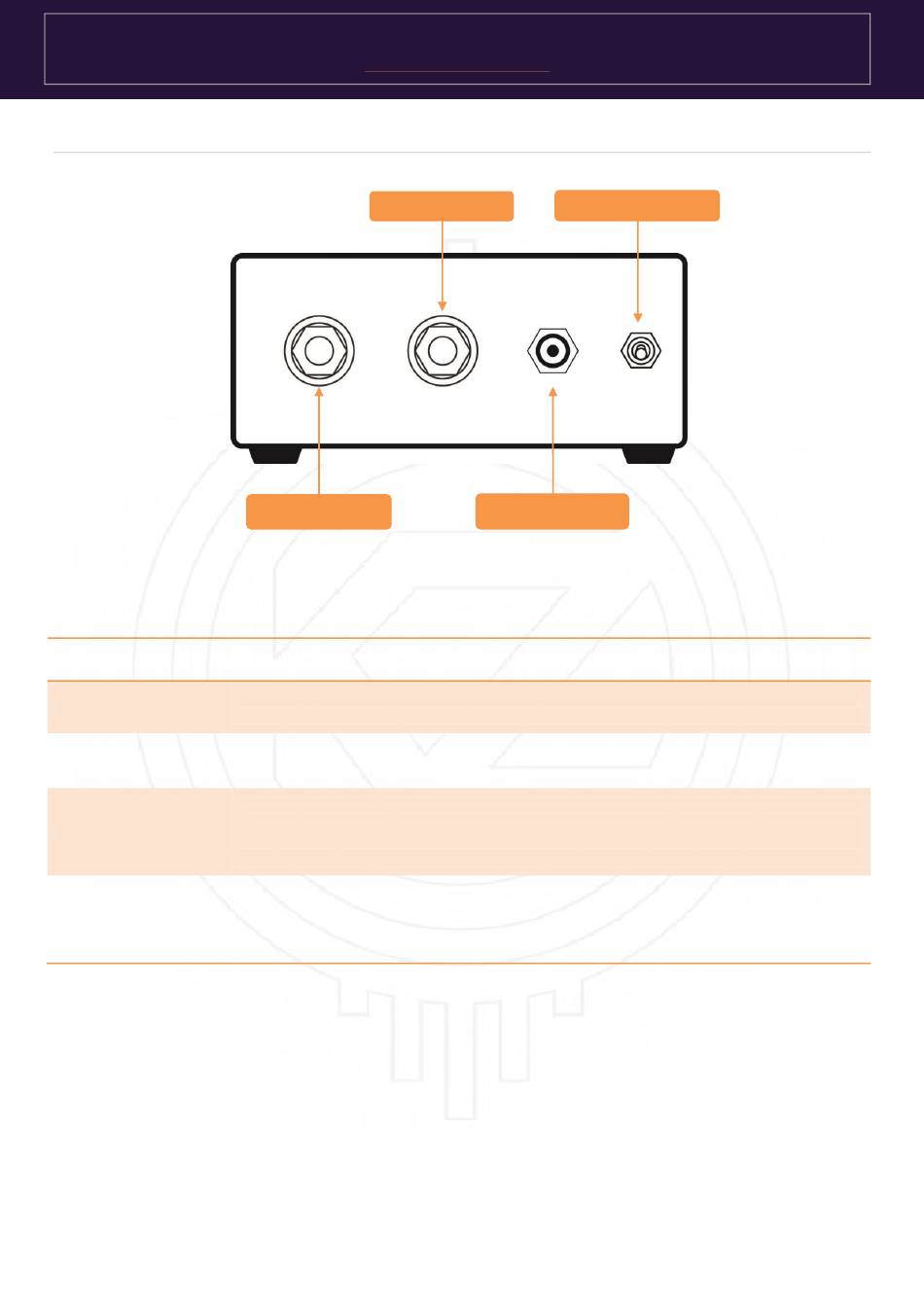

FAÇADE ARRIERE
Le tableau ci-dessous explique les fonctionnalités des connecteurs et actionneur présentés ci-dessus.
FONCTIONS
AUDIO OUTPUT
AUDIO INPUT
DC JACK INPUT
ON/OFF SWITCH
Copyright Klementz
© 2018
WWW.KLEMENTZ.FR
AUDIO INPUT
AUDIO OUPUT
Connecteur de sortie audio de type JACK 6,35mm MONO asymétrique (se
référer à la partie « Schémas de câblage » dans la suite du document).
Connecteur d'entrée audio de type JACK 6,35mm MONO asymétrique (se
référer à la partie « Schémas de câblage » dans la suite du document).
Connecteur d'alimentation de type JACK DC dont les caractéristiques sont les
suivantes :

Centre positif

Type Barrel connecteur 2.5 x 5.5mm
Interrupteur permettant la mise sous tension de l'unité.

En position haute le DUB DELAY est à l'arrêt (OFF)

En position basse le DUB DELAY est en fonctionnement (ON)
All rights reserved
.
ON/OFF SWITCH
DC JACK INPUT
UTILISATION
