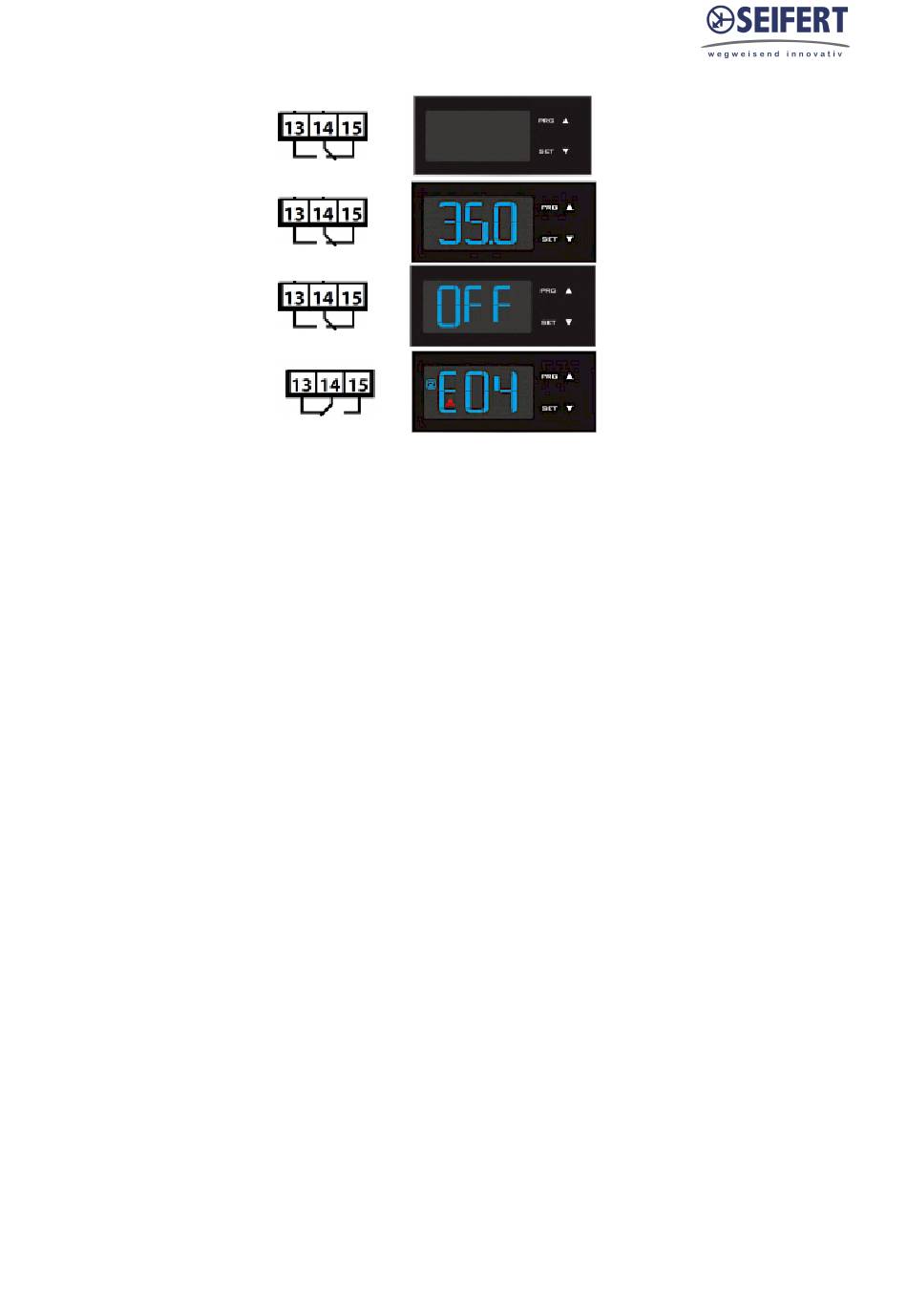

Etat
1 Système éteint
2 Système en marche
- PAS D'ALARME.
- Contact de porte fermé
3 Système en marche
- Contact de porte ouvert
4 Système en marche
- ETAT DE L'ALARME
Remarques:
Etat 2 : symboles supplémentaires (1,3,4, marche arrière, direct, test) selon mode de fonctionnement
Etat 3 : l'afficheur indique "OFF" en alternance avec l'affichement standard
Etat 4 : l'afficheur indique "EXX" en alternance avec l'affichement standard - en même temps, le symbole
d'alarme clignote
Codes d'alarme typiques :
Code d'erreur
E01
erreur de sonde B1
E02
erreur de sonde B2
E04
alarme de surtempérature
E05
alarme de basse température
Revisions Nr. 1-4 - 22.05.2021
Relais d'alarme
Description
Doc. nr. 9943082001
Affichage
13 / 19
