EN

1. HARVIA XENIO

1.1. General

The Harvia Xenio control unit consists of a control
panel, a power unit and a sensor. See Figure 1.
The control unit regulates the temperature in
the sauna room based on information given by the
sensor. The temperature sensor and the overheat
protector are located in the sensor box. The
temperature is sensed by an NTC thermistor, and
there is a resettable overheat protector (see section
3.4.).
The control unit can be used to preset the start of
the heater (pre-setting time). See Figure 3.

1.2. Technical Data

Control panel:
Temperature adjustment range 104–194 ºF
•
(40–90 °C).
Pre-setting time adjustment range 0–12 h.
•
Lighting control, max. power 100 W,
•
120 V 1N~
Fan control, max. power 100 W, 120 V 1N~
•
Dimensions: 3.4" x 1.0" x 4.4" (85 mm x
•
24 mm x 110 mm)
Power unit:
Supply voltage
•
CX170-U1: 240 V 1N~
CX170-U1-15: 240 V 1N~
CX170-U3: 208 V 3N~
CX170-U3-15: 208 V 3N~
Max. load
•
CX170-U1: 12.5 kW/7 kW (Two supply wires
/ One supply wire between the Heater and the
Power unit. See Figure 6a. page 10) /240V
1N~
CX170-U1-15: 15 kW/10.5 kW (Two supply
wires / One supply wire between the Heater
and the Power unit. See Figure 6b. page 11)
/240V 1N~
CX170-U3: 10.5 kW/208V 3N~
CX170-U3-15: 15 kW/208V 3N~
Dimensions: 10.6" x 3.0" x 10.6"
•
(270 mm x 75 mm x 270 mm)

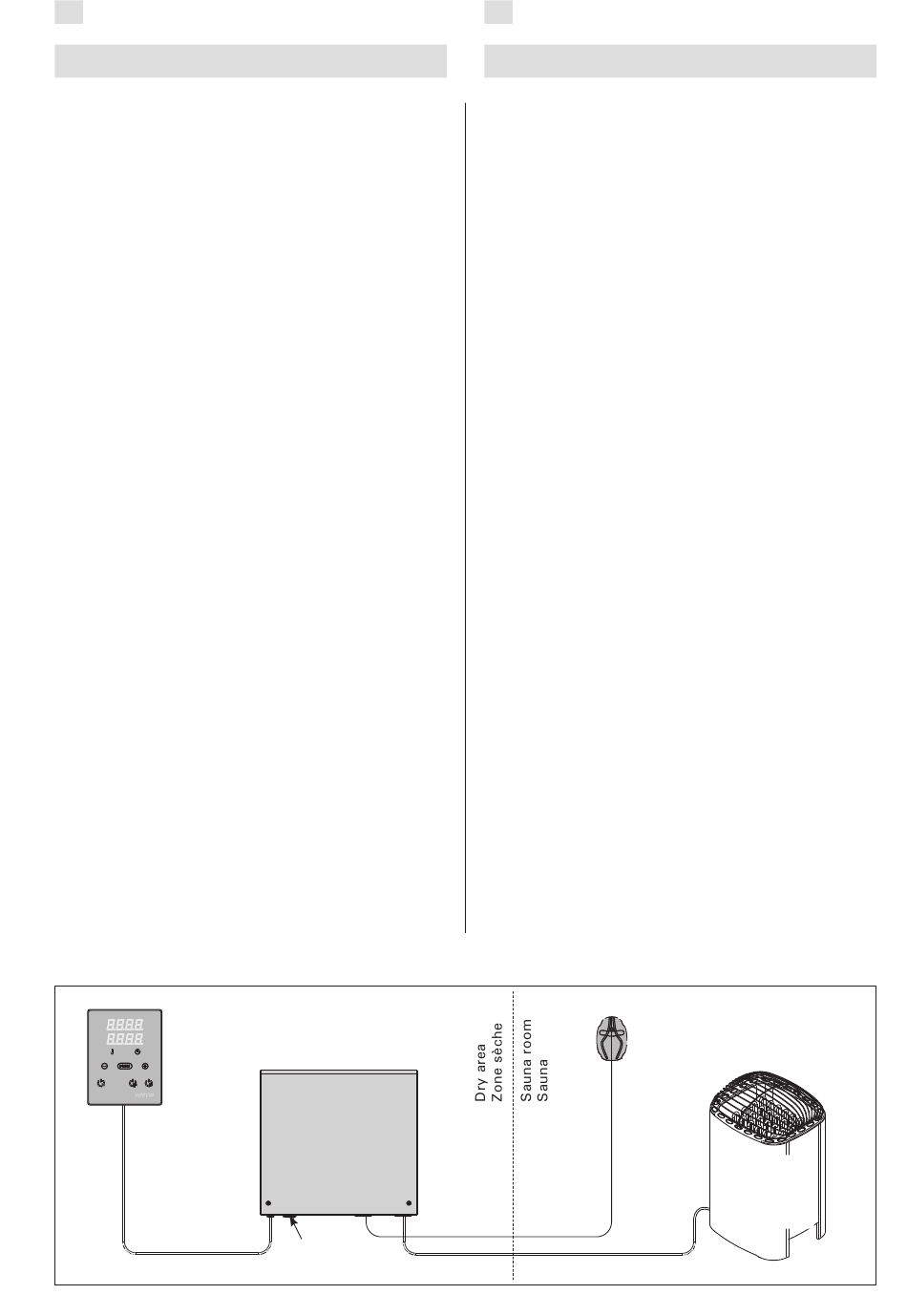

Figure 1. System components
Figure 1. Composants de système
Control panel
Tableau de commande
Power unit
Bloc d'alimentation
Main switch
Commutateur principal
FR
1. HARVIA XENIO
1.1. Généralités
Le centre de contrôle Harvia Xenio se compose d'un
panneau de commande, d'un bloc d'alimentation et
d'un capteur de température. Voir figure 1.
Le centre de contrôle régule la température dans le
sauna en fonction des informations transmises par les
capteurs. Le capteur de température et la sécurité-
surchauffe se trouvent dans le boîtier capteur de
température. La température est détectée par une
thermistance NTC et la sécurité de surchauffe peut-
être réinitialisée (voir paragraphe 3.4.).
Le centre de contrôle peut servir à pré-programmer
le démarrage de la poêle (durée de pré-programma-
tion). Voir figure 3.
1.2. Données techniques
Tableau de commande :
Éventail de réglage de la température 104–
•
194 ºF (40–90 °C).
Éventail de réglage de la durée de pré-
•
programmation 0–12 h
Contrôle d'allumage, puissance max. 100 W,
•
120 V 1N~
Contrôle du ventilateur, puissance max.
•
100 W, 230 V 1N~
Dimensions : 3.4" x 1.0" x 4.4" (85 mm x
•
24 mm x 110 mm)
Bloc d'alimentation :
Tension d'alimentation
•
CX170-U1 : 240 V 1N~
CX170-U1-15 : 240 V 1N~
CX170-U3 : 208 V 3N~
CX170-U3-15 : 208 V 3N~
Charge max.
•
CX170-U1 : 12.5 kW/7 kW (Deux fils
d'alimentation / Un fil d'alimentation entre le
poêle et l'unité de puissance. Voir figure 6a.,
page 10) /240V 1N~
CX170-U1-15 : 15 kW/10.5 kW (Deux fils
d'alimentation / Un fil d'alimentation entre le
poêle et l'unité de puissance. Voir figure 6b.,
page 11) /240V 1N~
CX170-U3: 10.5 kW/208V 3N~
CX170-U3-15: 15 kW/208V 3N~
Dimensions : 10.6" x 3.0" x 10.6"
•
(270 mm x 75 mm x 270 mm)
Temperature sensor WX232
Capteur de température WX232
Heater
(not included)
Poêle
(non inclus)
