FRANÇAIS
INSTALLATION ÉLECTRIQUE
BRANCHEMENTS POUR INSTALLATION À FAIBLE PUISSANCE

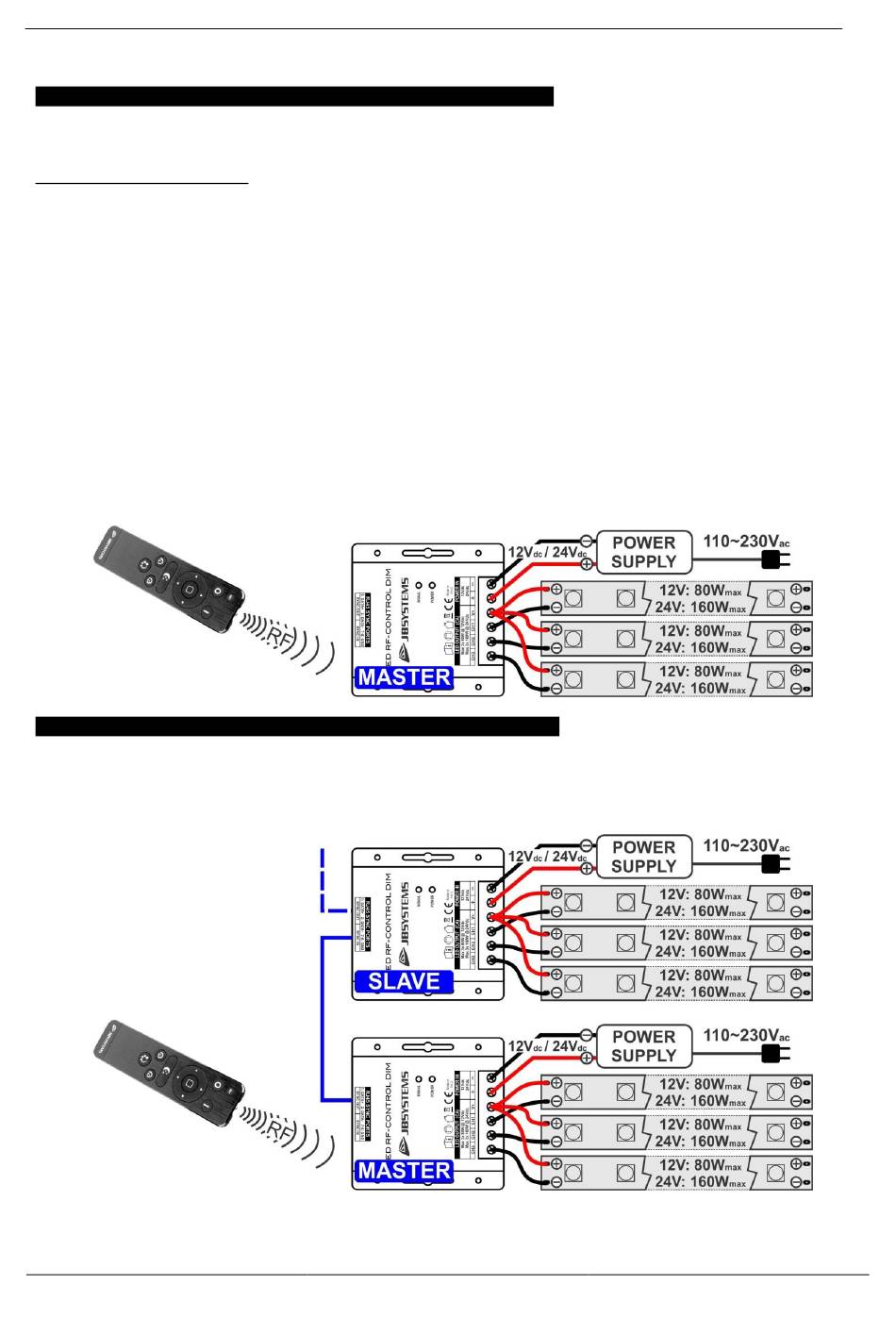

Voici l'installation typique dans le cas où la puissance des bandes LED souples branchées ne dépasse pas la
puissance maximale autorisée du variateur. (3 x 80 W pour les applications 12 V ou 3 x 160 W pour les
applications 24 V).
Respectez ces instructions :
Calculez la puissance totale des bandes LED. La puissance des bandes LED est généralement donnée en
watt/mètre (W/m).
Exemple : puissance de vos bandes LED = 9,6 W/m et longueur = 3 bandes x 4 m
Puissance totale = 9,6 W/m x 4 m x 3 bandes = 115 W
Choisissez une alimentation électrique adaptée en fonction du calcul précédent. Pour une plus grande
fiabilité, nous vous conseillons d'ajouter une réserve de puissance d'environ 20 % et de choisir une
alimentation électrique supérieure à celle qui s'approche le plus de la puissance calculée.
Exemple : dans le cas précédent, nous avons besoin de 115 W. Donc, nous ajoutons 20 % : 115 W +
20 % = ±138 W
L'alimentation électrique la plus adaptée à notre cas sera notre bloc d'alimentation 150 W/24 V.
Branchez la sortie du bloc d'alimentation à l'entrée d'alimentation du variateur. (attention à la polarité des fils !).
Branchez les 3 bandes LED aux 3 sorties du variateur. (attention à la polarité des fils !).
Remarque : Remarque : ne mettez pas en série plus de 5 m de bande LED car le courant excessif
pourrait endommager la bande LED. Branchez plutôt en parallèle les bandes LED.
Mettez sous tension APRÈS avoir vérifié tous les branchements.
Vérifiez à l'aide de la télécommande RF le bon fonctionnement de l'ensemble !
BRANCHEMENTS POUR INSTALLATION À PUISSANCE ÉLEVÉE
Voici l'installation typique dans le cas où la puissance des bandes LED souples branchées dépasse la
puissance maximale autorisée du variateur. (3 x 80 W pour les applications 12 V ou 3 x 160 W pour les
applications 24 V).
OPTION 1 : Utilisez simplement plusieurs récepteurs LED RF-CONTROL RGB et établissez la
synchronisation à l'aide des entrées/sorties RJ45.
Remarque : l'unité maître (contrôlée par la télécommande RF) est celle avec le port SYNC IN libre.
JB SYSTEMS
®
GUIDE D'UTILISATION
4/5
LED RF-CONTROL DIM
