Guide d'utilisation ECL Comfort 210/296/310, application A231/A331
MENU > Réglages > Température de départ
Limite T haute X2 (valeur haute de la temp. du réseau)
Voir l'annexe « Vue d'ensemble des ID de paramètres »
Définissez la valeur haute de la température du réseau en fonction
de la température de départ maximale souhaitée. Lorsque la
température du réseau excède la valeur réglée, la limitation max.
de la température de départ est égale à la valeur Y2. Lorsque la
température du réseau est inférieure à la valeur réglée, la limitation
max. de la température de départ est inférieure.
MENU > Réglages > Température de départ
Limite T haute Y2 (valeur haute de la limitation max.)
Voir l'annexe « Vue d'ensemble des ID de paramètres »
Définissez la valeur haute de la limitation max. de la température
de départ souhaitée.
MENU > Réglages > Température de départ
Limite T basse X1 (valeur basse de la température du
réseau)
Voir l'annexe « Vue d'ensemble des ID de paramètres »
Définissez la valeur basse de la température du réseau en fonction
de la température de départ maximale souhaitée. Lorsque la
température du réseau est inférieure à la valeur réglée, la limitation
max. de la température de départ est égale à la valeur Y1. Lorsque
la température du réseau excède la valeur réglée, la limitation max.
de la température de départ est supérieure.
MENU > Réglages > Température de départ
Limite T basse Y1 (valeur basse de la limitation max.)
Voir l'annexe « Vue d'ensemble des ID de paramètres »
Définissez la valeur basse de la limitation max. de la température
de départ souhaitée.
Procédure de configuration lorsque la température du réseau
(S2) doit limiter la température de départ souhaitée à une valeur
maximale :
1. Sélectionnez « Courbe chauffe ».
2. Définissez les valeurs de température de départ souhaitées
dans chacun des 6 points de coordonnées (-30 °C, -15 °C, etc.).
Résultat :
La température de départ souhaitée sera déterminée en fonction
de la température extérieure, mais ne pourra pas dépasser la valeur
maximale définie dans les réglages « Limite T haute X2 », « Limite T
haute Y2 », « Limite T basse X1 » et « Limite T basse Y1 ».
58 | © Danfoss | 2019.02
1x300
1x301
1x302
1x303

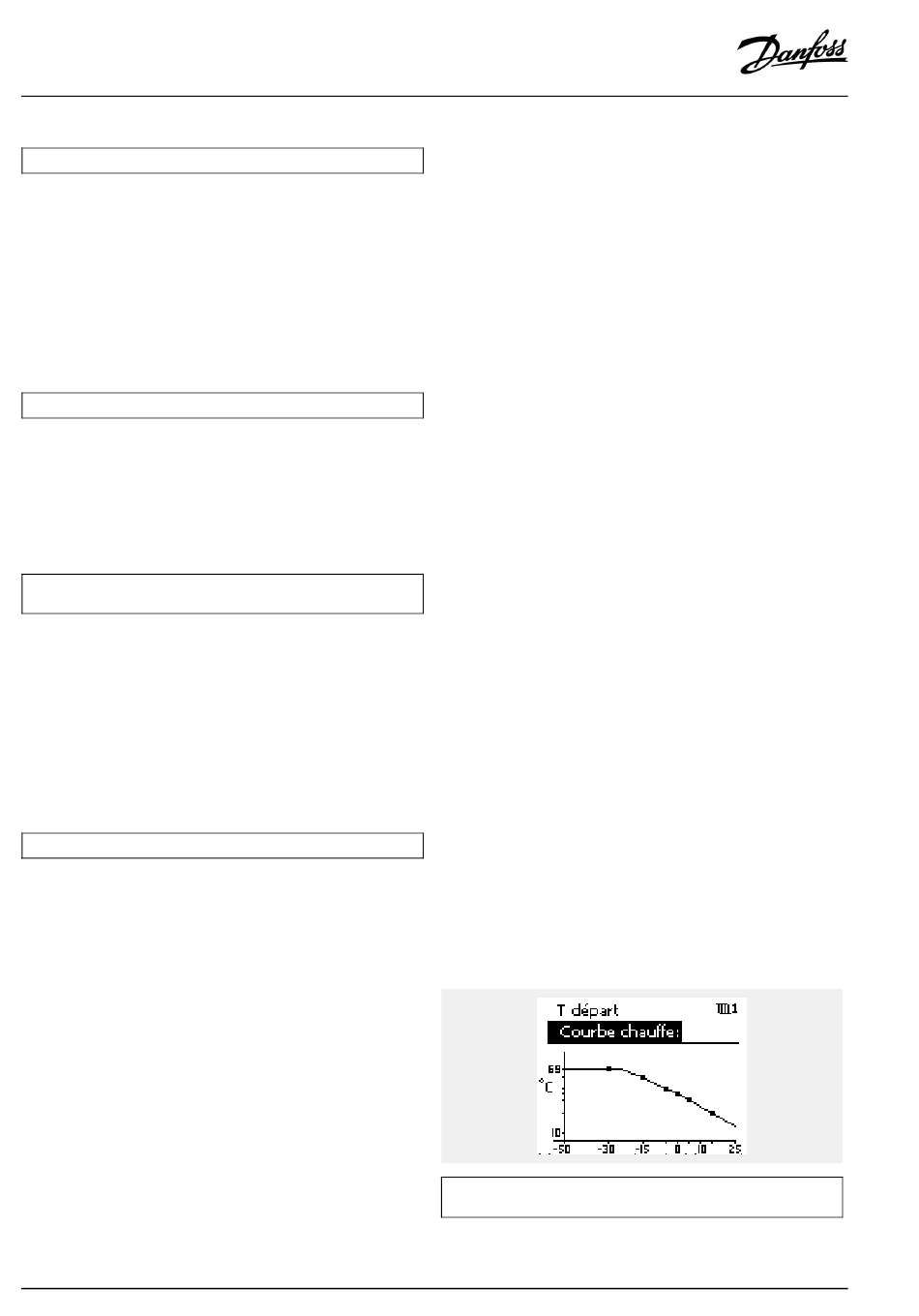

L'exemple montre la limitation max. de la température de départ
souhaitée lorsque la température du réseau (S2) est de 105 °C.
VI.LG.P3.04
