3. Description générale
Les stations de relevage Grundfos Multilift MD et MLD sont four-
nies avec un réservoir, des pompes, un capteur de niveau, plu-
sieurs raccords et un régulateur LC 221.
Les composants sont décrits ci-après.

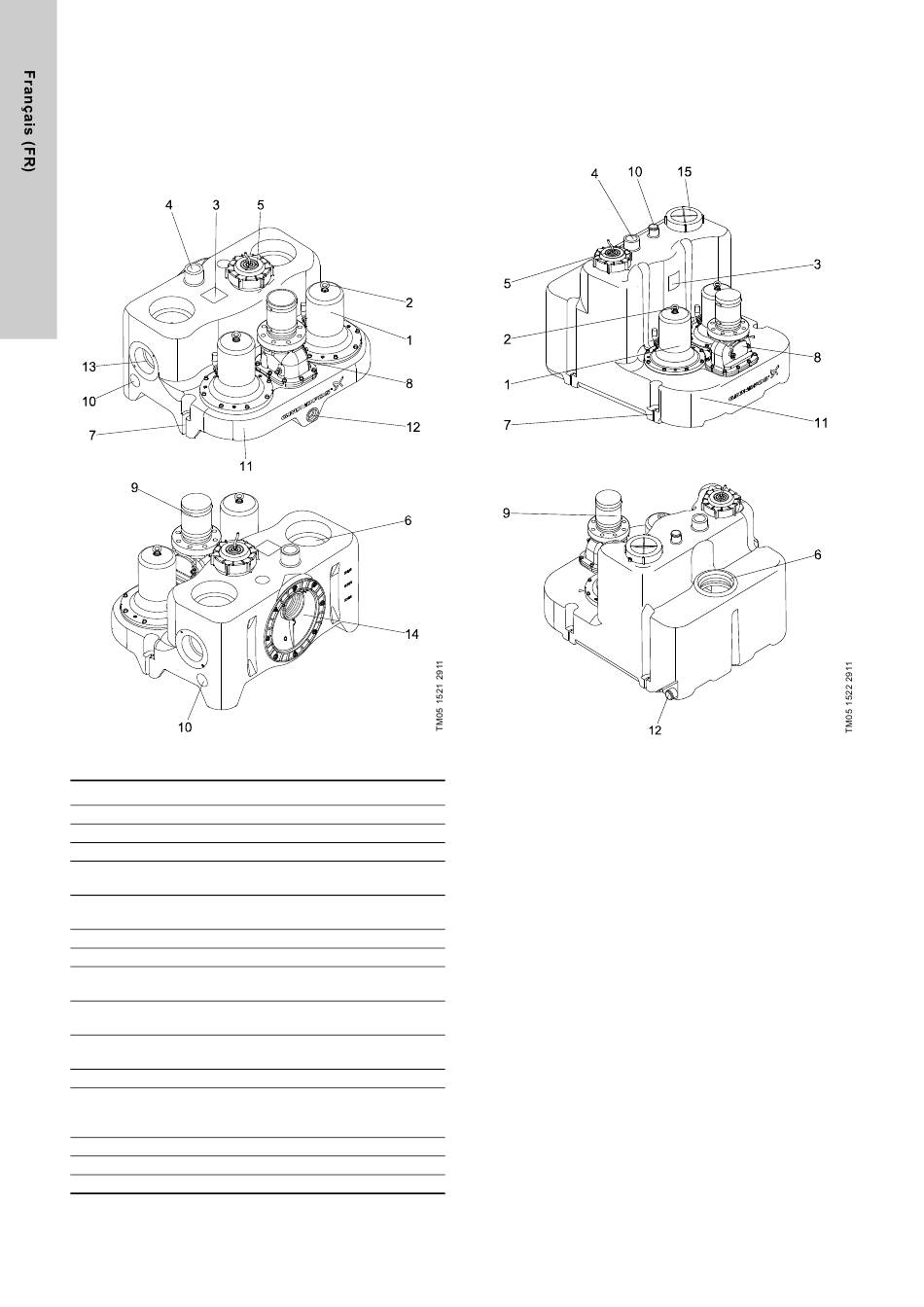

Fig. 1
Vues avant et arrière de la station Multilift MD
Pos.
Description
1
Pompe
2
Anneau de levage des pompes
3
Plaque signalétique
Orifice de purge, DN 70 (diamètre externe, 75 mm),
4
ouvert
Bouchon vissé du tube de pression et de l'ouverture
5
du réservoir
6
Entrée verticale, DN 150, (joint accessoire)
7
Point de fixation
Clapet anti-retour, DN 80, avec couvercle et vis de
8
purge pour soulever le clapet de la vanne.
Adaptateur bride de refoulement, DN 80, à la tuyau-
9
terie ∅110 avec raccord flexible et 2 colliers
Entrée supérieure ou latérale, DN 50,
10
(joints accessoires). Support MD ; raccord MLD
11
Réservoir avec poignée moulée
Orifice pour pompe à membrane manuelle, 1½".
12
Support avec joint pour MD ; raccord flexible et
colliers pour MLD
13
Entrée horizontale, DN 100, (joint accessoire)
14
Disque d'entrée réglable, DN 100 (DN 150 en option)
15
Couvercle d'inspection séparé
8
Fig. 2
Vues avant et arrière de la station Multilift MLD
