8.2.6 Système fl exible condensation pour
raccordement cheminée sous pression
(installation de type B23P)
Dans cette confi guration, les conditions
b
réglementaires concernant les aérations doivent être
respectées.
Cette confi guration permet de réutiliser un ancien conduit de
fumée ou de ventilation pour l'implantation d'un conduit de
chaudière étanche. La longueur du conduit horizontal (L1) est de
type concentrique Ø 60/100. La longueur du conduit vertical (L2)
est un fl exible d'évacuation des fumées Ø 80 mm.
L'air frais est pris dans la pièce où est installé l'appareil par
l'intermédiaire du coude du terminal ventouse horizontal (A).
A

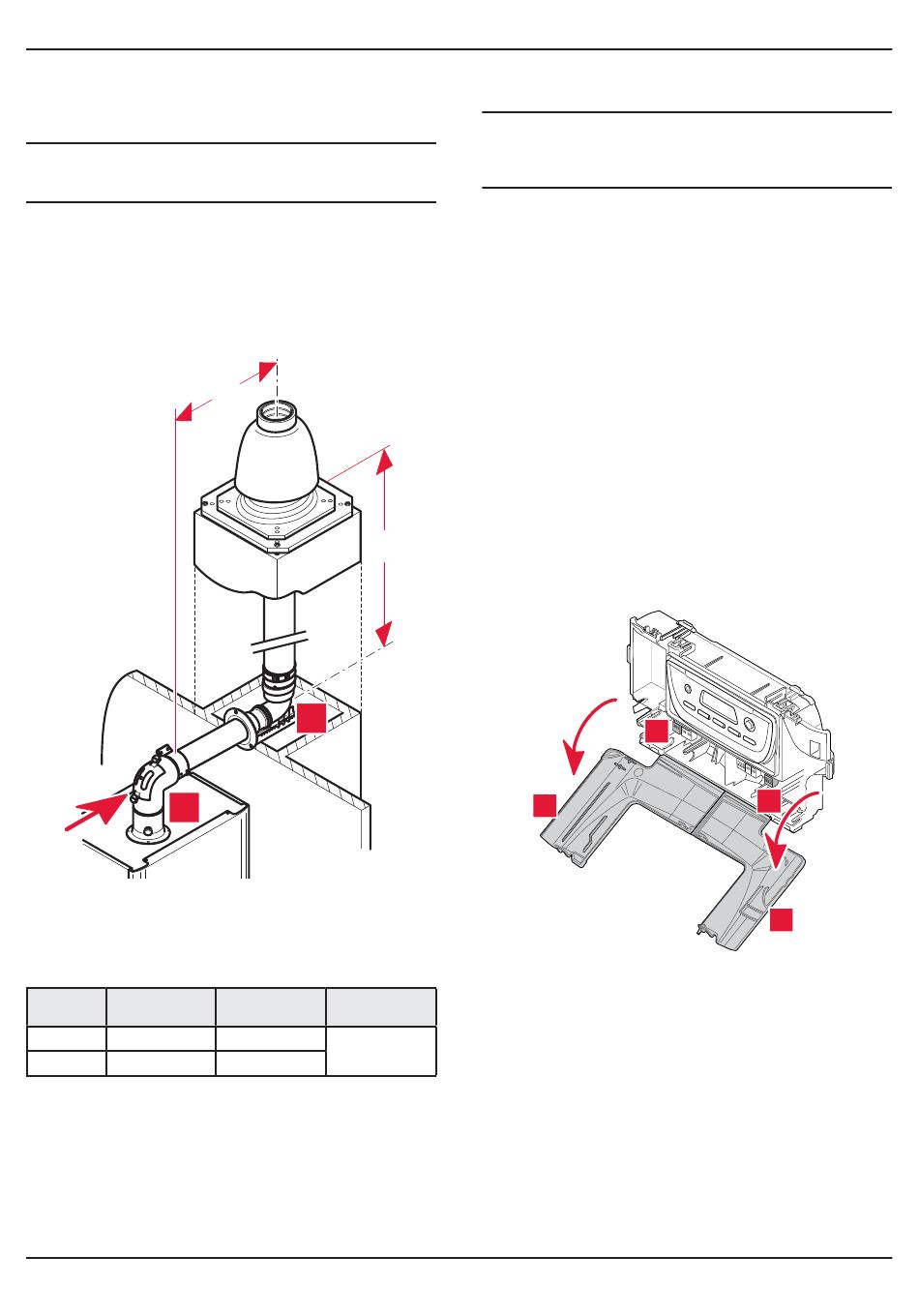

Légende
L1 Longueur du conduit concentrique horizontal
L2 Longueur du conduit vertical
A Coude du terminal ventouse horizontal
B Coude du conduit fl exible
Type Longueur L1 min. Longueur L2 min.
Ø 60/100 0.5 m
Ø 80 -
Chaque fois qu'un coude à 90° supplémentaire est nécessaire (ou
2 à 45°), la longueur (L2) doit être réduite de 1 m.
- 20 -
L 1
L 2
B
Longueur
L1 + L2 max.
-
18
1 m
9 Connexion électrique
Une installation incorrecte peut provoquer un choc
e
électrique voire détériorer l'appareil.
Le branchement électrique de l'appareil ne doit être
eff ectué que par un professionnel qualifi é.
L'appareil doit être branché directement à une prise de courant
accessible, fi xe et commutable.
Le câblage extérieur doit être relié à la terre. La polarité doit être
correcte et conforme aux normes en vigueur.
Le fabricant décline toute responsabilité en cas de dommages
causés à des tiers par une mise à la terre incorrecte de l'appareil.
Cela inclut le non-respect des normes en vigueur.
• Raccordez le câble d'alimentation de l'appareil au réseau 230
V monophasé + terre.
• Respectez le raccordement phase et neutre sur l'appareil.
• N'utilisez pas du câble supérieur à 10 mm de diamètre pour
les raccordements électriques.
Selon les normes en vigueur, ce raccordement doit être réalisé
par l'intermédiaire d'un interrupteur bipolaire avec une
séparation d'au moins 3 mm entre chaque contact.
9.1 Accès au tableau principal
2
1
Légende
1 Accès pour raccordement 24 V
2 Borniers de raccordement 24 V
3 Borniers de raccordement 230 V
4 Accès pour raccordement 230 V
3
4
