Lorsque l'encastrable sort au maximum dans la pièce, on installe le côté avant de l'extension de la
chemise de niveau avec la façade du foyer. Sinon, on peut faire reculer l'encastrable de 2"
(51 mm) au maximum ou choisir n'importe quelle position intermédiaire. La position sélectionnée
dépendra de votre préférence dans la plupart des installations, de votre configuration actuelle, du
respect des instructions d'installations précédentes et de la conformité avec les requis du code du
bâtiment. Référez-vous au tableau Données pour calcul de la protection de plancher pour
déterminer la saillie maximale et minimale de votre appareil.
SAILLIE
MAXIMALE
POUCES
Dimension
de l'extension
de l'âtre
MILLIMÈTRES
SAILLIE
MINIMALE
POUCES
Dimension
de l'extension
de l'âtre
MILLIMÈTRES
Manuel d'installation et d'utilisation du Solution 2.3 encastrable

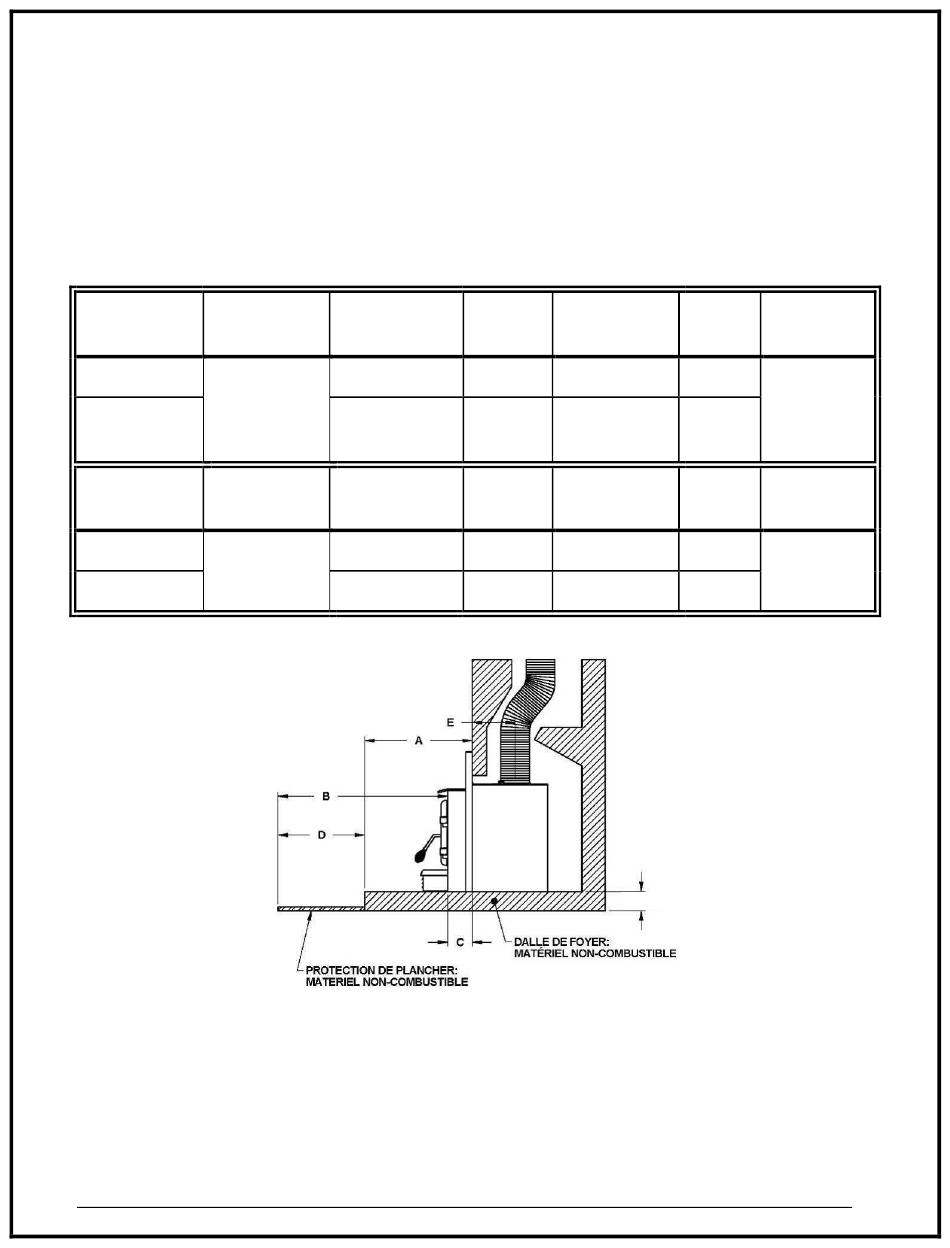

Données pour calcul de la protection de plancher
B
A
(Note 1)
CAN : 18"
É.-U. : 16"
CAN : 457 mm
É.-U. : 406 mm
B
A
(Note 1)
CAN : 18"
É.-U. : 16"
CAN : 457 mm
É.-U. : 406 mm
C
D
5"
D = B - (A - C)
128 mm
D = B - (A - C)
C
D
3"
D = B - (A - C)
77 mm
D = B - (A - C)
5"
127 mm
EXTENSION
E
DE LA
CHEMISE
9"
De niveau
avec la
façade
228 mm
EXTENSION
E
DE LA
CHEMISE
De 2"
11"
(51 mm) en
retrait de la
279 mm
façade
