Manuels Connexes pour ASUSTOR AS6302T
Sommaire des Matières pour ASUSTOR AS6302T

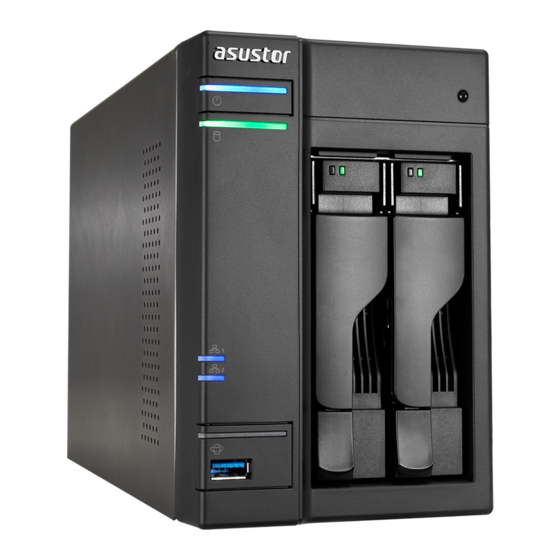

- Page 1 Guide d’installation rapide Modèles Appliqués AS6302T/AS6404T Ver.2.3.0903 (2015-3-2) Ver.2.7.0105 (2017-1-5)
-
Page 2: Table Des Matières
Table des matières Notices ............................ 3 Précautions d’emploi....................... 4 1. Contenu de l'emballage ...................... 5 2. Accessoires optionnels ....................... 7 3. Guide d'installation matérielle ..................... 8 Outils Requis pour l’Installation du Disque Dur ..............8 Installationdu disque dur ...................... 8 Fixation du cordon d’alimentation .................. -
Page 3: Notices
Notices Déclaration de la Commission Fédérale des Communications Cet appareil est conforme avec la réglementation FCC Section 15. Son utilisation est sujette aux deux conditions suivantes : Cet appareil ne peut pas causer d'interférence nuisible, et . Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables. -
Page 4: Précautions D'emploi
Précautions d’emploi Les consignes de sécurité qui suivent augmenteront la durée de vie du NAS. Sécurité électrique Unplug this product from the power source before cleaning. Use only the bundled power adapter. Using other power adapters may damage your device. Ensure that you plug the power adapter to the correct power input rating. -
Page 5: Contenu De L'emballage
1. Contenu de l'emballage Modèles Appliqués: AS6302T, AS6404T Appareil NAS AS6302T AS6404T Cordon d'alimentation Adaptateur Câble réseau RJ45 Support câble d’alimentation Vis pour utilisation avec DD 3,5” Vis pour utilisation avec DD 2,5” CD d'installation... - Page 6 Guide de démarrage rapide...
-
Page 7: Accessoires Optionnels
2. Accessoires optionnels Les éléments ci-dessous peuvent être achetés auprès de revendeurs locaux et dans la boutique d'accessoires ASUSTOR (http://shop.asustor.com) -
Page 8: Guide D'installation Matérielle
Au moins un disque dur SATA de 3.5/2.5 pouces. (Pour une liste de disques durs compatibles, veuillez vous référer à http://www.asustor.com/service/hd?id=hd) Installationdu disque dur 1. Appuyez sur le bouton sur la partie inférieure du tiroir de disque dur pour libérer le verrou. - Page 9 Disques durs de 2,5 pouces et disques durs SSD : Placez le disque dur dans la zone du tiroir de disque délimitée en rouge (voir image ci-dessous). Assurez-vous que les trous de fixation au-dessous du disque dur et du tiroir de disque soient alignés. Fixez le disque avec quatre vis. 4.
-
Page 10: Fixation Du Cordon D'alimentation
1. Munissez vous du cordon livré dans la boite d’accessoires. 2. Attachez le support pour le cordon d’alimentation comme montré sur l’image ci-dessous. 3. Retirez la vis du ventilateur en dévissant dans le sens antihoraire. AS6302T AS6404T... -
Page 11: Connecter Et Allumer Le Nas
4. Positionnez le support sur le trou pour la vis enlevée du ventilateur. Fixez le support en remplaçant la vis du ventilateur. AS6302T AS6404T Connecter et allumer le NAS Branchez le NAS à son alimentation. Branchez le NAS à votre routeur, votre switch ou votre hub à l'aide d'un câble Ethernet. -
Page 12: Mémoire Système De Mise À Niveau
Mémoire pour appareils de la série AS63/AS64 peut être acheté auprès de revendeurs locaux ou la ASUSTOR ligne Accessoires magasin (http://shop.asustor.com). Vous ne devez pas installer de module de mémoire de vous-même, si vous n'êtes pas familier avec la mise à... - Page 13 NAS. ASUSTOR ne garantit pas que des modules de mémoire tiers fonctionneront sur votre NAS. Veillez à éteindre votre NAS et ses périphériques, et à débrancher tous les périphériques et câbles de connexion avant d'ajouter ou retirer des modules de mémoire.
- Page 14 3. Utilisez un tournevis pour desserrer les trois vis se trouvant à l'arrière du NAS, comme présenté sur l'illustration. 4. Saisissez le couvercle des deux côtés avec les deux mains et poussez-le délicatement pour le retirer du châssis. Installation de la Mémoire Pour augmenter la mémoire, veuillez noter que des modules mémoire de taille identique doivent être utilisés.
- Page 15 1. Localisez les deux modules mémoire pré-installés comme indiqué sur le schéma ci-dessous. 2. Pour deux modules mémoire, retirez le couvercle de protection de couleur noire, puis poussez et relâchez les clips d'éjection en les tirant doucement sur les côtés. Retirez les modules mémoire. 3.
- Page 16 Pour l’installation de deux modules mémoire, suivez les étapes décrites ci-dessous. 1. Localisez les deux modules mémoire pré-installés comme indiqué sur le schéma ci-dessous. 2. Pour deux modules mémoire, retirez le couvercle de protection noir, puis relâchez les clips d'éjection en les tirant doucement sur les côtés. Retirez les modules mémoire. 3.
- Page 17 mémoire soient bien insérés dans la fente. Avec deux doigts, poussez doucement vers le bas et puis de nouveau sur le module de mémoire jusqu'à ce qu’il soit bien en place. Vous devriez être capable d'entendre un «clic» audible Replacer le couvercle 1.
-
Page 18: Guide D'installation Logicielle
Insérez le CD d'installation dans le lecteur de CD de votre ordinateur, puis sélectionnez "Démarrer" dans le menu autorun du CD. L'assistant d'installation va installer le Centre de contrôle ASUSTOR sur votre ordinateur. Une fois que le Centre de contrôle ASUSTOR a été installé, il commence automatiquement à rechercher sur votre réseau... - Page 19 Sélectionnez votre NAS à partir de la liste et suivez les instructions de l'assistant d'installation pour achever le processus de configuration.
- Page 20 L'assistant d'installation va installer le Centre de contrôle ASUSTOR sur votre ordinateur. À ce moment, vous pouvez aussi choisir si oui ou non vous souhaitez installer l'Assistant de téléchargement.Une fois que le Centre de contrôle ASUSTOR a été installé, il commence automatiquement à rechercher sur votre réseau les périphériques NAS ASUSTOR.
-
Page 21: Installation Web
Sélectionnez votre NAS à partir de la liste et suivez les instructions de l'assistant d'installation pour achever le processus de configuration. Installation Web Si vous connaissez déjà l'adresse IP actuelle de votre NAS, vous pouvez ouvrir un navigateur Web et saisissez l'adresse IP de votre NAS (par exemple : http://192.168.1.168:8000) pour commencer l'initialisation. -
Page 22: Installation En Utilisant Un Périphérique Mobile
Installation En Utilisant un Périphérique Mobile Recherchez “AiMaster” dans le Google Play ou l’Apple App Store. Vous pouvez aussi scanner les QR codes présentés ci-dessous. Téléchargez et installez l’application mobile AiMaster mobile sur votre périphérique mobile. AiMaster pour Android AiMaster pour iOS Assurez vous que votre périphérique mobile est connecté... - Page 23 Sélectionnez votre NAS dans la liste qui apparaî t. Sélectionnez [Démarrer Initialisation] pour commencer l’installation. Suivez les étapes et instructions pour compléter le processus de configuration.
-
Page 24: Installation À L'aide De L'écran Lcd
Installation à l'aide de l'écran LCD L'écran LCD vous demande si vous voulez ou non initialiser le NAS une fois qu'il a détecté que le NAS n'a pas encore commencé à s'initialiser. Veuillez utiliser le bouton "↵” situé sur le côté droit de l'écran LCD pour confirmer que vous voulez initialiser le NAS. -
Page 25: Installation À L'aide D'une Connexion Directe
L'initialisation est terminée lorsque l'adresse IP du NAS est affichée sur l'écran LCD. REMARQUE : Le mot de passe du compte "admin" est réglé sur "admin". Cette méthode d'installation ne convient qu'aux modèles avec écran LCD AS6404T. Installation à l'aide d'une connexion directe Veuillez consulter la section Dépannage pour les instructions d'installation. -
Page 26: Appendice
5. Appendice Voyants LED AS6302T/AS6404T 1. Voyant LED d'alimentation 2. Voyant LED d'état du système 3. Voyant LED de réseau* 4. Voyant LED USB 5. Voyant LED de disque dur Couleu Voyant LED Description É tat Allumé fixe Allumage Bleu Clignotant Réveil depuis le mode veille (S3) -
Page 27: Panneau Arrière
8. K-lock 9. Ventilateur du système Dépannage Q: Pourquoi je ne peux pas détecter mon NAS ASUSTOR avec le Centre de contrô le ASUSTOR? A: Si vous rencontrez des problèmes de détection de votre NAS à l'aide du Centre de contrôle ASUSTOR, veuillez faire ce qui suit:... - Page 28 Cliquez sur [Modifier les paramètres de la carte] dans le panneau de gauche.
- Page 29 Cliquez droit sur [Connexion au réseau local] et sélectionnez [Propriétés]. Sous l'onglet [Réseau], sélectionnez [Protocole Internet Version 4 (TCP/IPv4)] et cliquez sur [Propriétés].
- Page 30 Ouvrez le Centre de contrôle ASUSTOR pour rechercher votre NAS. 4. Si les procédures mentionnées ci-dessus n'ont pas réussi à résoudre votre problème, veuillez contacter votre revendeur local ASUSTOR ou le Service client ASUSTOR.Nous vous encourageons également à consulter la...
