5
LESTAGE DU SYSTÈME
12

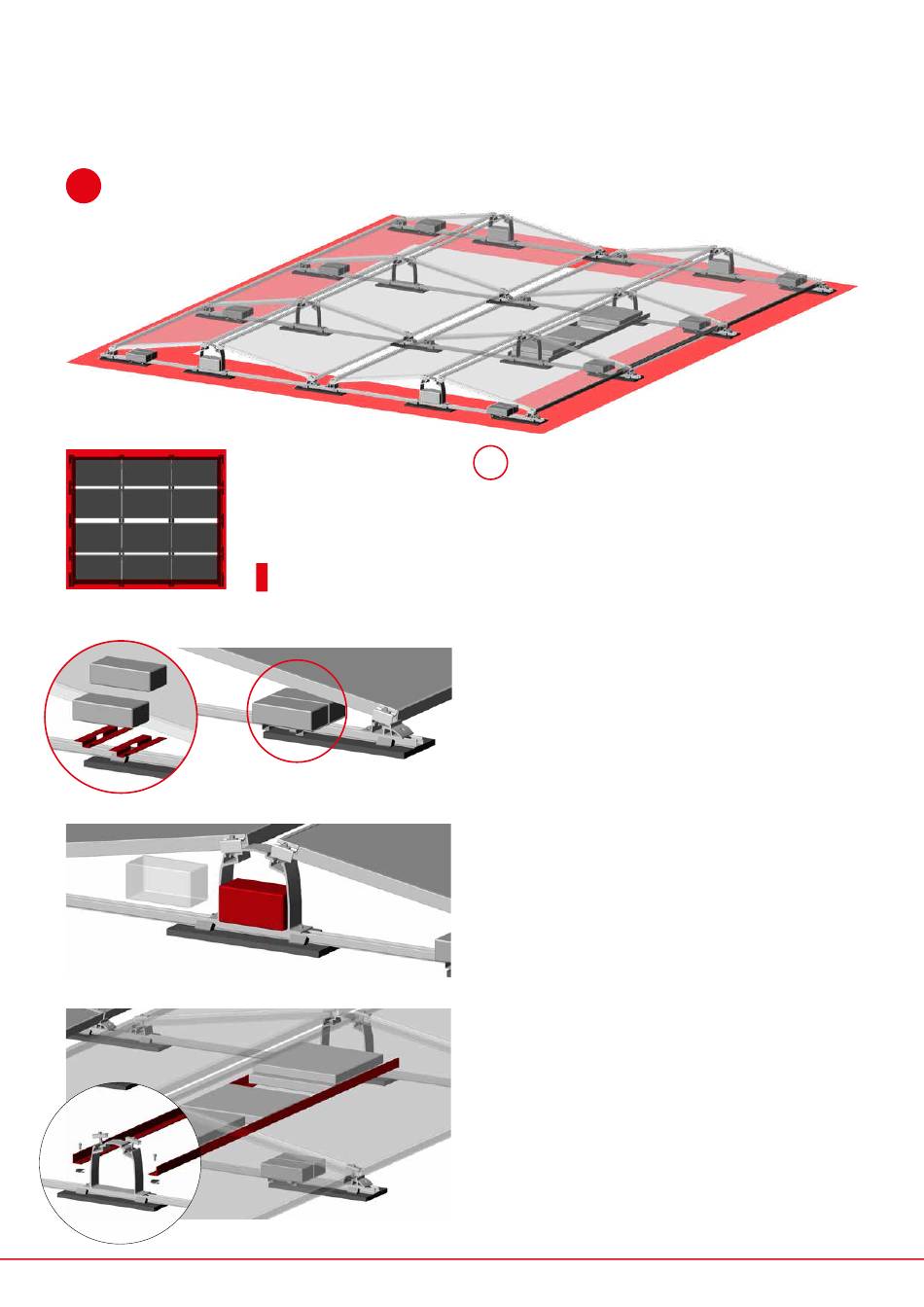

Limite du champ de
modules
!
Dans la limite du champ de modules, le les-
tage sous les modules doit être placé aussi
près que possible du SD Dome. Les données
nécessaires au lestage sont calculées automa-
tiquement par le logiciel K2 Base On et sont
indiquées sur le plan de lestage.
Montage des SpeedPorter K2:
placer deux SpeedPorter (avec un espace en fon-
ction de la taille des pavés) sur le rail puis poser le
lestage.
Lestage sans ajout d'article supplémentaire:
Pour tout lestage jusqu'a 5 kg, il est possible de
déposer un seul pavé de lestage directement dans
la cavité du D-Dome.
Montage des Porter K2 pour une augmentation
de lestage:
Les équerres en L sont fixées sur les rails avec vis et
écrou prisonnier MK2. Couple de serrage 16 Nm. La
distance entre les différentes équerres en L dépend
de la taille du lestage. Les Porter peuvent être cen-
trés par rapport au D-Dome, mais peuvent aussi être
positionnés de chaque côté du Dome central.
Attention : Les Porter K2 doivent être montés de
façon à ce que tous les rails de base d'un bloc de
modules soient connectés les uns aux autres.
