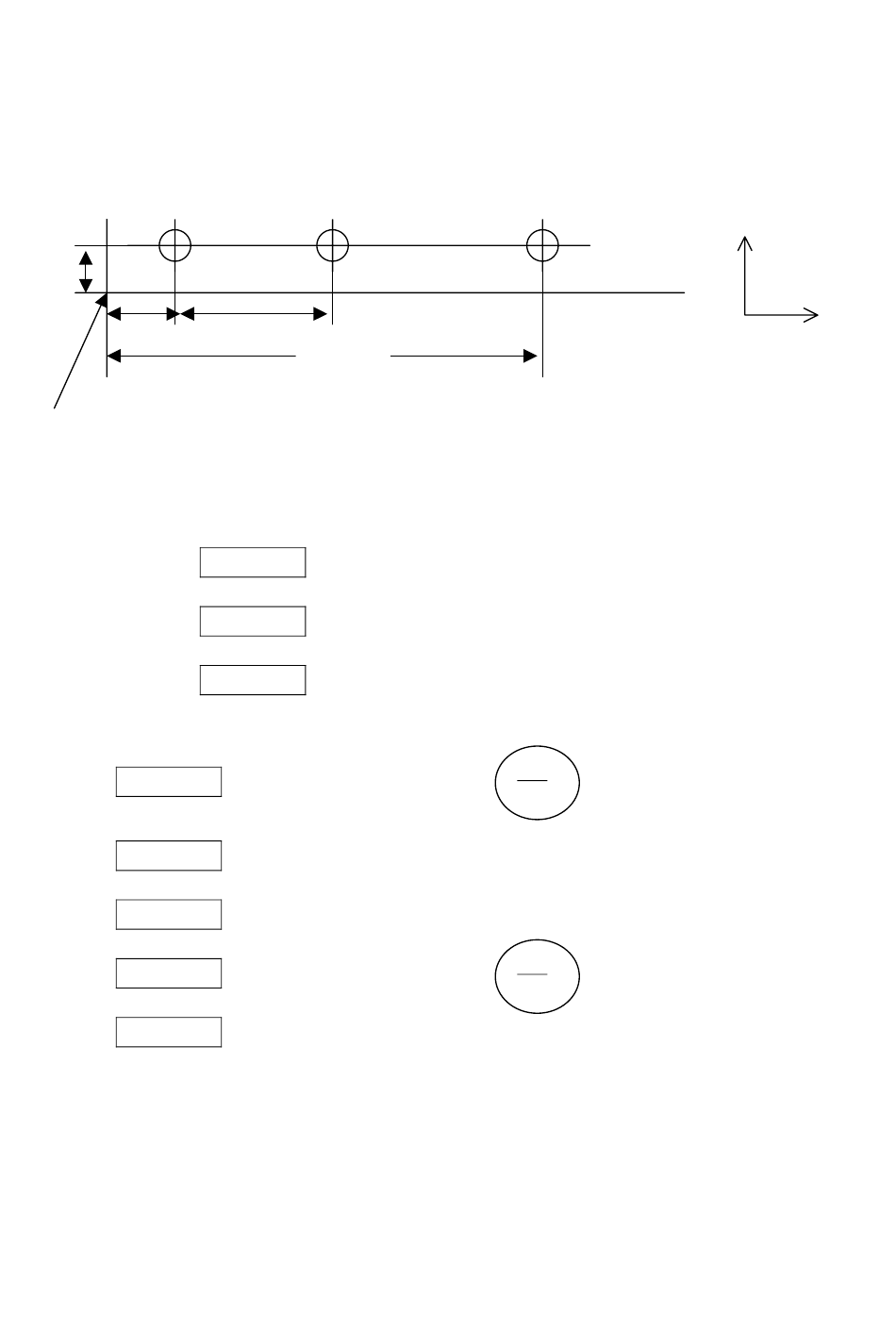

Exemple de manipulation avec les systèmes de coordonnées ABS et INC
Le compteur a deux systèmes de coordonnées (INC et ABS). Lorsqu' ils sont utilisés
efficacement, ces systèmes de coordonnées permettent à l'utilisateur d'effectuer une
manipulation simple et plus précise. L'exemple qui suit montre comment utiliser les
deux systèmes de coordonnées.
5
5
Surface référence à mesurer
En mode de coordonnée ABS, mettre le point de référence à zéro, ensuite commencer à
manipuler :
X
Déplacer X
Y
Déplacer le cutter sur le point "a" et faite un trou.
Inc/abs X 5.000
X 0.000
MOVE X 10.000
Inc/abs X 10.000
MOVE X 35.000
Déplacez le cutter sur le point "c" et faites un trou.
a b
15
35
0.000 en mode ABS, mis à zéro, ABS = 0, INC = 0
5.000
5.000
Appuyer sur la touche
Remettre à zéro l'affichage de la valeur de l'axe X.
Déplacer le cutter sur le point "b" et faites un trou
Appuyer sur la touche
c
INC
pour passer en mode INC.
ABS
INC
pour passe en mode ABS.
ABS
