AMC2 Extension
4.6
Mise à la terre et blindage
Le contrôleur AMC2' permet de créer un point de mise à la terre ou de blindage central en
configurant simplement certains cavaliers. Configurez ces cavaliers uniquement si la mise à la
terre ou le blindage n'est pas effectué(e) par d'autres moyens.
1.
2.
3.
Remarque!
Dans les deuxième et troisième cas, le cavalier situé sur la face inférieure de l'AMC2 - le
contrôleur doit être configuré - reportez-vous au manuel d'installation de l'AMC2-4W.
Remarque!
Risque de dommages
Assurez-vous qu'aucune boucle de terre ne se forme.
Remarque!
En règle générale, les paramètres suivants s'appliquent :
Si les périphériques disposent de leur propre alimentation, le blindage est appliqué sur un
côté uniquement. L'extrémité libre doit être isolée afin de prévenir toute connexion par
inadvertance.
Si un périphérique est alimenté par un autre, le câble doit être blindé des deux côtés.
4.6.1
Mise à la terre pour l'interface d'extension

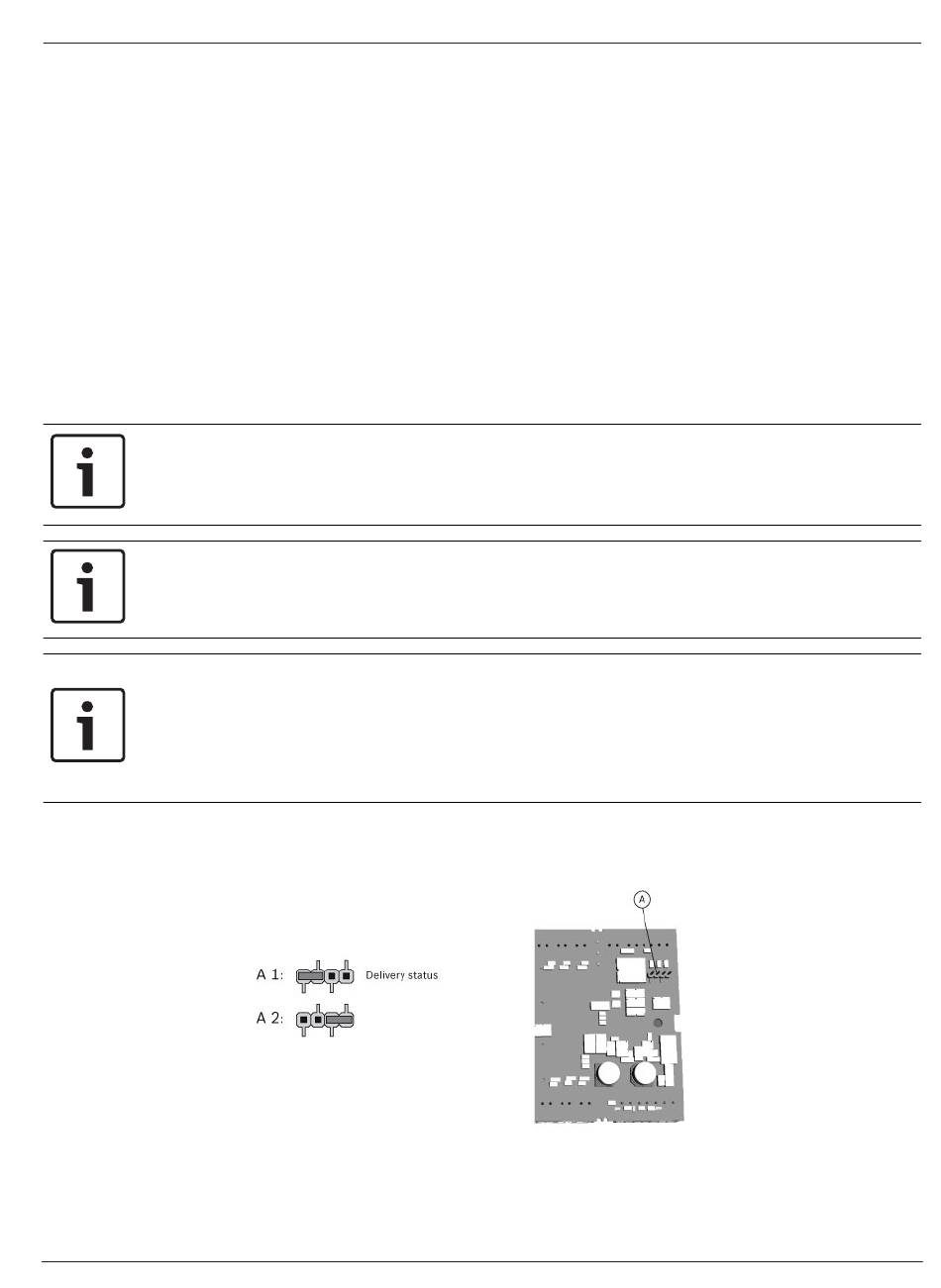

Figure 4.5: Emplacement de la face inférieure du cavalier de masse
Les paramètres par défaut du cavalier A1 sont utilisés.
Bosch Access Systems B.V.
Si l'AMC2-4R4 possède sa propre alimentation - comme dans le troisième exemple dans
Présentation - Alimentation/consommation, Page 20 - le blindage sera connecté à la
broche 2 du connecteur d'alimentation - voir Schémas de connexion, Page 33.
Si le module d'extension est alimenté depuis le contrôleur AMC2 - comme dans le
deuxième exemple dans Présentation - Alimentation/consommation, Page 20 - la
connexion doit être établie comme dans le diagramme RS-485 pour les modules
d'extension, Page 22.
Si plusieurs modules d'extension doivent être connectés à un contrôleur AMC2 et qu'ils
doivent tous être alimentés par celui-ci, utilisez l'interface d'extension RS-485 pour la
connexion.
Installation manual
Installation | fr
17
2020-01 | V02 |
