6.3.6 Câblage et vérification du fonctionnement du DG dans l'UNI
Vérifier que les piles ne sont pas présentes
Câbler les 6 fils de l'entretoise 2DG sur l'UNI conformément au Schéma A
Repositionner les piles (attention à la polarité)

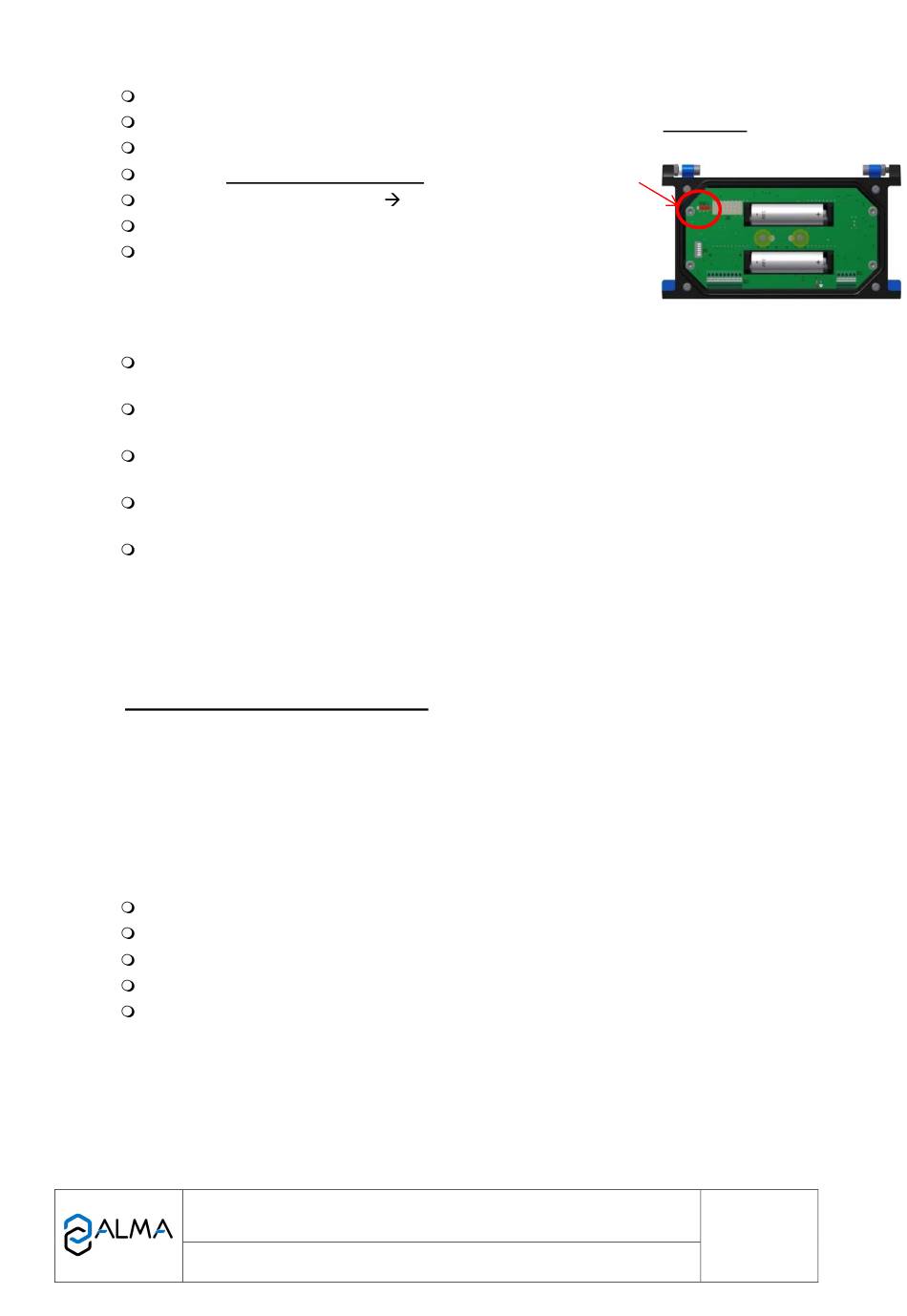

Basculer l'interrupteur rouge SW1 de l'UNI en mode METRO
Accéder au menu DETECTE OUI
Vérifier que les 2 DG sont secs puis acquitter
Sortir du mode METRO en rebasculant l'interrupteur rouge
SW1 de l'UNI

6.3.7 Montage de l'UNI sur le FLEXICOMPT AUTONOME+

Vérifier que le joint torique du boitier UNI est bien dans sa gorge, graisser le joint si
nécessaire (Graisse translucide pour contact alimentaire)
Positionner l'UNI (avec le sachet de gel de silice) sur le corps du FLEXICOMPT
AUTONOME+
Vérifier qu'il n'y a aucun pincement de fil entre le boîtier de l'UNI et le corps du
FLEXICOMPT AUTONOME+
Visser les 4 vis CHC de l'UNI équipées de rondelles SCHNORR. Les vis doivent être
graissées avec de la graisse au Molybdène
Plomber les 2 scellements* des 2 vis du calculateur-indicateur UNI (si nécessaire)
*Toutes ces manipulations doivent être réalisées par un personnel habilité et sous
contrôle des autorités compétentes. Se référer au certificat de l'instrument de
mesurage et à la réglementation en vigueur.
6.4 Clé de transfert des données CTD+
Le remplacement de la pile présente dans la clé CTD+ doit être réalisé hors zone explosible. La
clé ne doit être connectée à aucun appareil.
Le niveau de charge de la pile de la clé est indiqué dans le fichier des paramètres (Fichier
P0000123). Ce fichier peut être lu, même si la pile est déchargée, en suivant la procédure de
transfert des données sur un PC décrite dans le Guide d'utilisation GU 7110.
6.4.1 Démontage du capot supérieur (côté prise câble)
Le cas échéant, débrancher le câble
Dévisser et retirer les 4 vis du capot supérieur
Retirer le support et le capot
Retirer la tôle recouvrant la pile
Si nécessaire, desserrer légèrement les vis du capot inférieur pour faciliter le retrait de la
tôle
