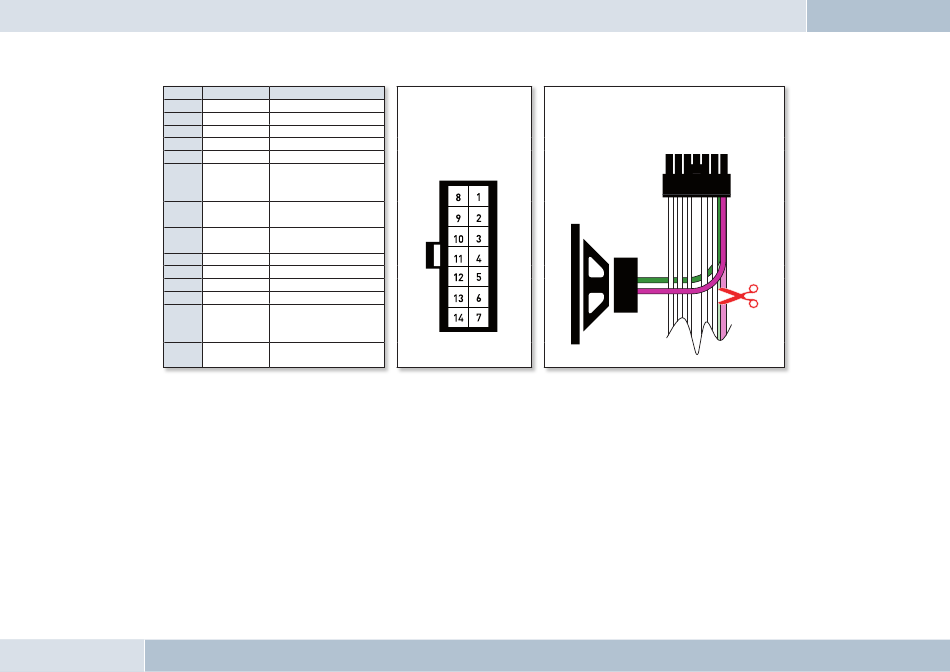

Fig. 14:
Broche
Couleur
Raccordement
1
Marron
de haut-parleurs
2
Jaune
externes
3
4
5
6
Blanc
7
Violet
8
Rouge
9
Bleu
10
11
12
13
Noir
14
Vert
6.6
Raccordement des composants au niveau du boîtier électronique
Les différents composants sont reliés au boîtier électronique de la façon suivante :
[1] Insérer la fiche du microphone dans la boîte de jack comportant le symbole du microphone
[2] Le Line-In du boîtier électronique sert à raccorder facultativement un lecteur MP3 au Line-Out. A cet effet, un câble
de connexion de 3,5 mm, prise à jack stéréo 3,5 mm sur prise à jack stéréo (l = 1,5 m) est nécessaire.
REMARQUE IMPORTANTE: Raccordez l'appareil (lecteur MP3, iPod™, ...) au Line-In du boîtier électronique au moyen d'un câble à
cliquet uniquement en pur mode batterie (sans chargeur), sans quoi des impulsions perturbatrices élevées peuvent engendrer des
dommages au niveau du Line-In du boîtier électronique.
EGO LOOK
Fonction
Vue du côté fiche (avec
Masse [b.31]
affectation des broches),
Réglage silencieux
à partir duquel sont
introduites les lignes dans
le boîtier des fiches
Autoradio
Sortie de haut-parleur +
[à l'avant à droite]
Raccordement du haut-parleur
[à l'avant à droite]
Borne positive
permanente [b.30]
Allumage [b.15]
Autoradio
Sortie de haut-parleur +
[à l'avant à droite]
Raccordement du haut-parleur
[à l'avant à droite]
Possibilité de raccordement des haut-parleurs
supplémentaires avec broche 7 (câble violet) et
broche 14 (câble vert) au niveau de la fiche de
connexion à 14 pôles
