5
Dimensions et montage
5.1 Montage
H FB /MB 6400
Choix du lieu de montage
L'utilisation de la MB 6x00 pour mesurer
la température ambiante implique l'ob-
servation des indications suivantes:
• Dans la pièce de référence, contre
une paroi intérieure avec un local
contigu normalement chauffé. Dans
cette pièce aucun autre régulateur
(p.ex. vanne thermique) ne doit être
actif.
• A environ 150 cm du sol.
• Assurer une libre circulation de l'air
(pas dans des niches ou des armoi-
res, etc.).
• Ne pas exposer à une source de
chaleur ou au rayonnement solaire
direct.
Raccordement de la MB 6x00
Avant de commencer les tra-
vaux de câblage, contrôler qu'aucune
ligne ne soit sous tension. Avant de
poser ou de retirer l'unité de com-
mande, mettre le régulateur hors ten-
sion. Ne jamais toucher les fils, le dos
du circuit imprimé ou les raccorde-
ments de l'unité de commande.
Pour le branchement, tirer les câbles à
l'intérieur du boîtier, dans l'espace prévu
(éviter les boucles de câbles).
Installer les câbles de raccordement au
régulateur séparément des câbles à
courant fort.
Attacher au collier (interchangeable)

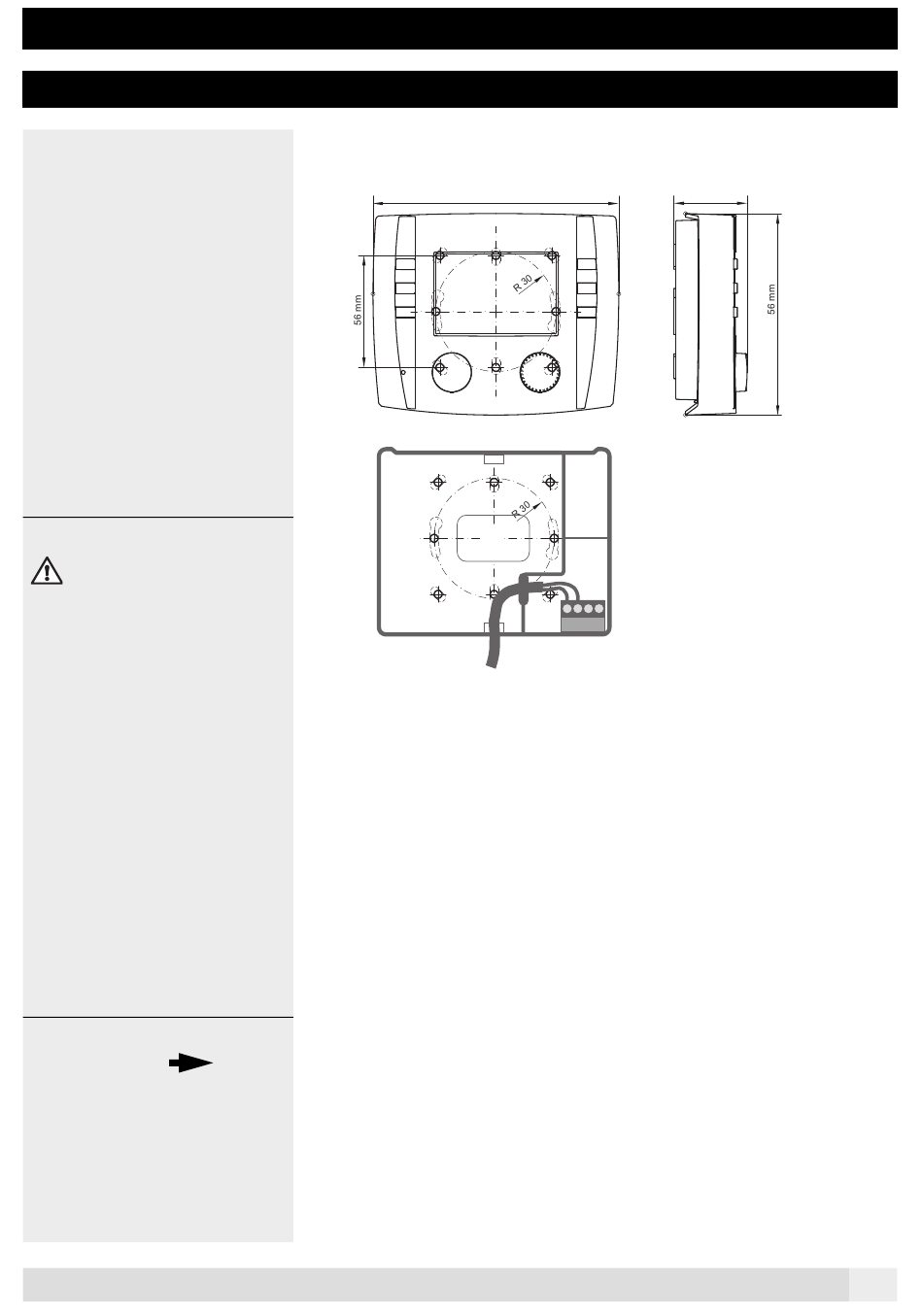

5.2 Dimensions
MB 6x00
hFB/MB 6400
123 mm
37 mm
21
