Trotec TAC ECO Traduction De La Notice Originale page 16

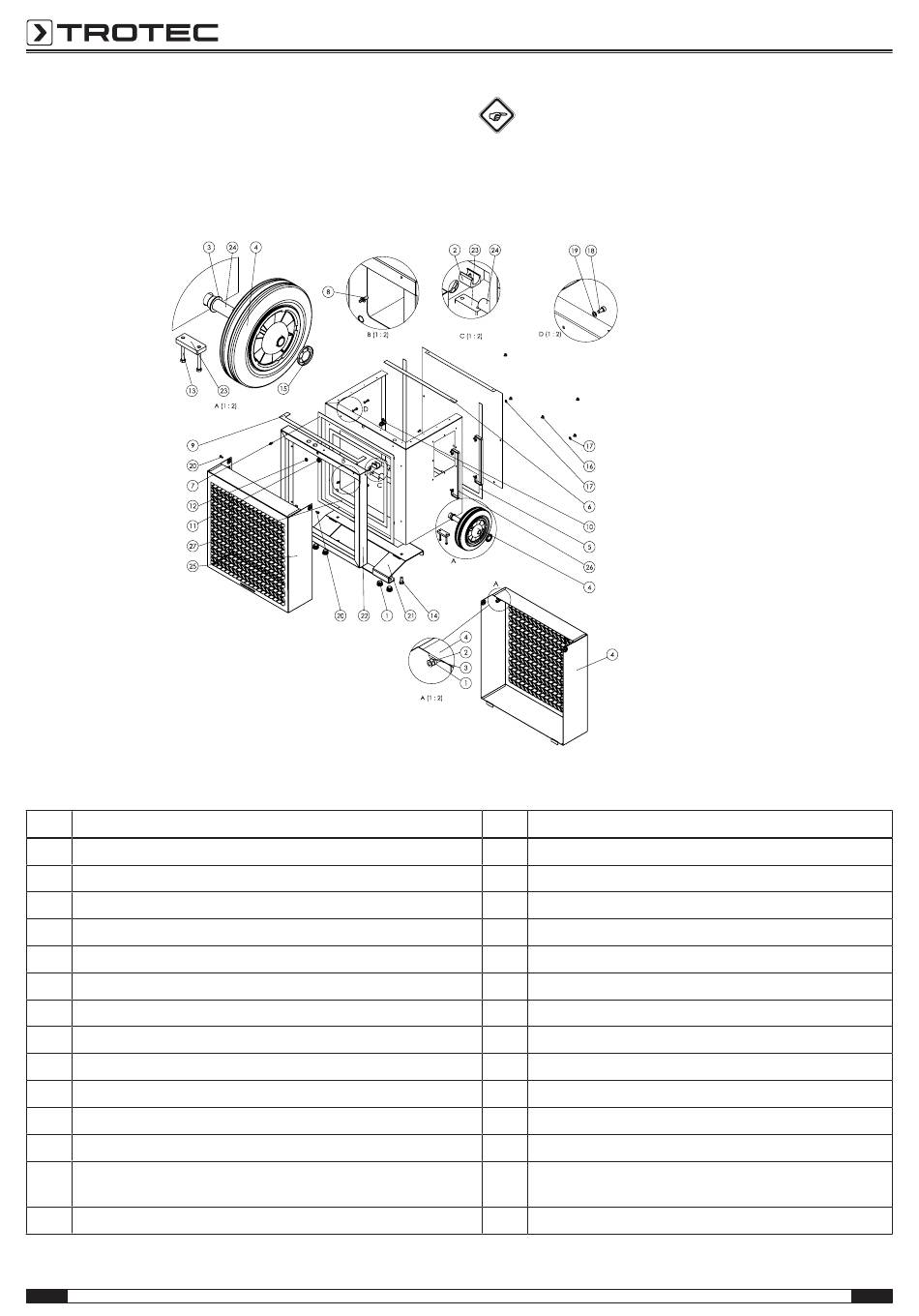

Partie inférieure du boîtier
N° Pièce de rechange
1 Bouchon à lamelles (Ø25xØ19xL11,5x5 gris mat)
2 Pieds (Ø20-22)
3 Palier lisse (avec bride Ø20)
4 Roue
Bande d'étanchéité (feutre autocollant l/h=19/1mm L=1500mm)
5
6 Bande d'étanchéité (feutre autocollant l/h=19/1mm L=423mm)
7 Bande d'étanchéité (feutre autocollant l/h=19/1mm L=1960mm)
8 Tenons d'obturation
9 Bande d'étanchéité (feutre autocollant l/h=19/1mm L=550mm)
Passage de câble (M 12x1,5 noir)
10
Écrou (contre-écrou M 12 noir)
11
12 Passage (Ø14 xØ10xØ6,1x1,5x6,4 mm)
13 Vis (6-pans DIN 933 - M 5 x 45)
14 Vis (6-pans DIN 933 - M 10 x 25)
16
Info
Les numéros de repérage des pièces de rechange sont
différents des numéros de repérage des composants utilisés
dans la notice d'instructions.
N° Pièce de rechange
15 Rondelle (Starlock Ø20)
16 Vis (6-pans DIN 933 - M 10 x 25)
17 Rondelle (bloquante SSK6,Ø6xØ12,2x1,2)
18 Vis (tête cylindrique DIN 912 - M 5x10)
Rondelle (bloquante SSK5,Ø5,3xØ10x1,25)
19
20 Vis (cruciforme tête bombée DIN 7985 - M 5x12)
21 Appui boîtier (appui K-02397-04 noir)
22 Cadre de filtre (cadre K SBG-02459-03)
23 Plaque d'appui (plaque d'appui K-00711-01)
Axe (axe K-02409-01)
24
Boîte à filtre (Z-B1389-boîte à filtre-01)
25
26 Étrier de garde (étrier de garde K-02424-01)
27 Bande d'étanchéité (feutre autocollant l/h=19/1mm
L=1440mm)
purificateur d'air hautes performances TAC ECO FR
