E– Ancrage et rehausse
Lorsqu'on utilise la console de butonnage avec une rehausse, il est nécessaire de doubler
l'ancrage à chaque niveau.
Tige SAS 500
(Réf 4313100)
Deux méthodes d'ancrage sont préconisées:
- Pied d'ancrage, Son utilisation nécessite une réservation dans la semelle ou le radier au moment
du coulage de celui-ci (le tube 32-38, longueur environ 30cm, est positionné pour permettre le
retrait de la tige après décoffrage
- Cheville d'expansion, installée après perçage du radier, l'utilisation de la cheville à expansion
nécessite un perçage Ø43 à 48mm (profondeur environ 20cm) dans le radier
(méthode plus facile à mettre en œuvre car réalisée au moment de la mise en place de la console
Fig. 61: Pied d'ancrage
Pied d'ancrage SAS 500
Ø20 (Réf 4616SAS)
Cheville d'expansion GEWI20
(Réf TCHEXGEWI20)

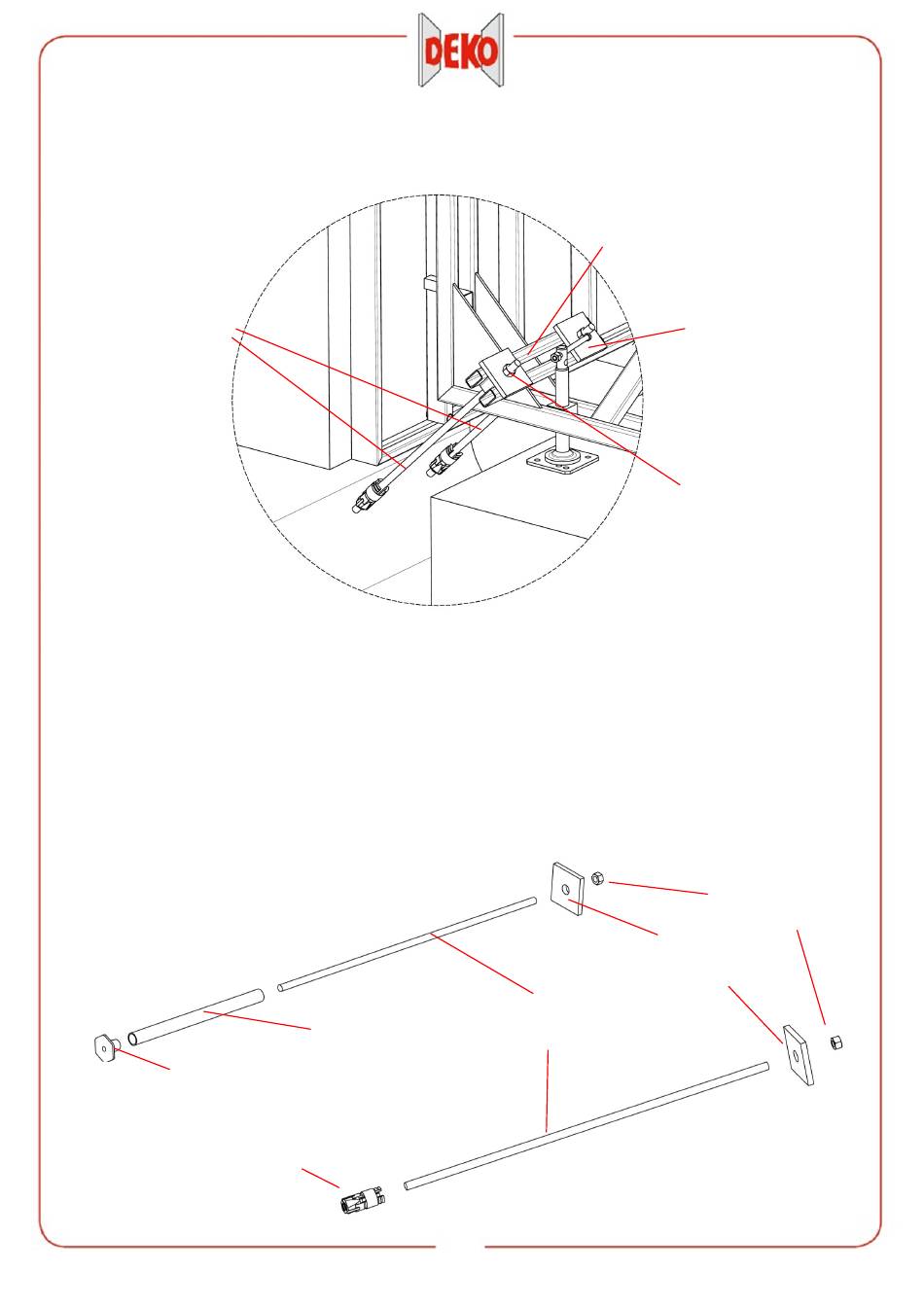

Fig. 60: Double ancrage bas
Tige SAS 500 Tige SAS 500
Tube 32/38 L30cm
(Réf 4313100) (Réf 4313100)
(Réf F30020V)
77
Rail de 59cm
(Réf 479350
Plaque M5
(Réf 461500)
Ecrou SAS 500
(Réf 4614SAS)
Ecrou SAS 500
(Réf 4614SAS)
Plaque M5
(Réf 461500)
Fig. 62: Cheville d'expansion
