Beijer Electronics X2 pro 7 - B2 Manuel D'installation page 46

X2 pro 10 - B2
X2 pro 12 - B2
X2 pro 15 - B2
X2 marine 15 - B2
X2 marine 15 - B2 HB
Pos. Connecteur
1 Alimentation
2 USB
3 LAN A
4 LAN B
5 COM
X2 marine 7 - B2 HB
X2 marine 7 - B2 HB SC
X2 control 10 - B2
X2 motion 10 - B2
X2 control 12 - B2
X2 motion 12 - B2
X2 control 15 - B2
X2 motion 15 - B2
X2 marine 15 - B2 SC
X2 marine 15 - B2 HB SC
X2 pro 21 - B2
Pos. Connecteur
1 Alimentation
2
Sortie numérique
3 USB
4 LAN A
5 LAN B
6 COM
Beijer Electronics, MAFR202
Description
+24 V CC (18–32 V CC)
USB Hôte 2.0, courant de sortie max. 500 mA
10/100 Base-T (RJ45 blindé)
10/100 Base-T (RJ45 blindé)
Port de communication série
Description
+24 V CC (18–32 V CC)
2 x contacts ouverts normalement
USB Hôte 2.0, courant de sortie max. 500 mA
10/100 Base-T (RJ45 blindé)
10/100 Base-T (RJ45 blindé)
Port de communication série

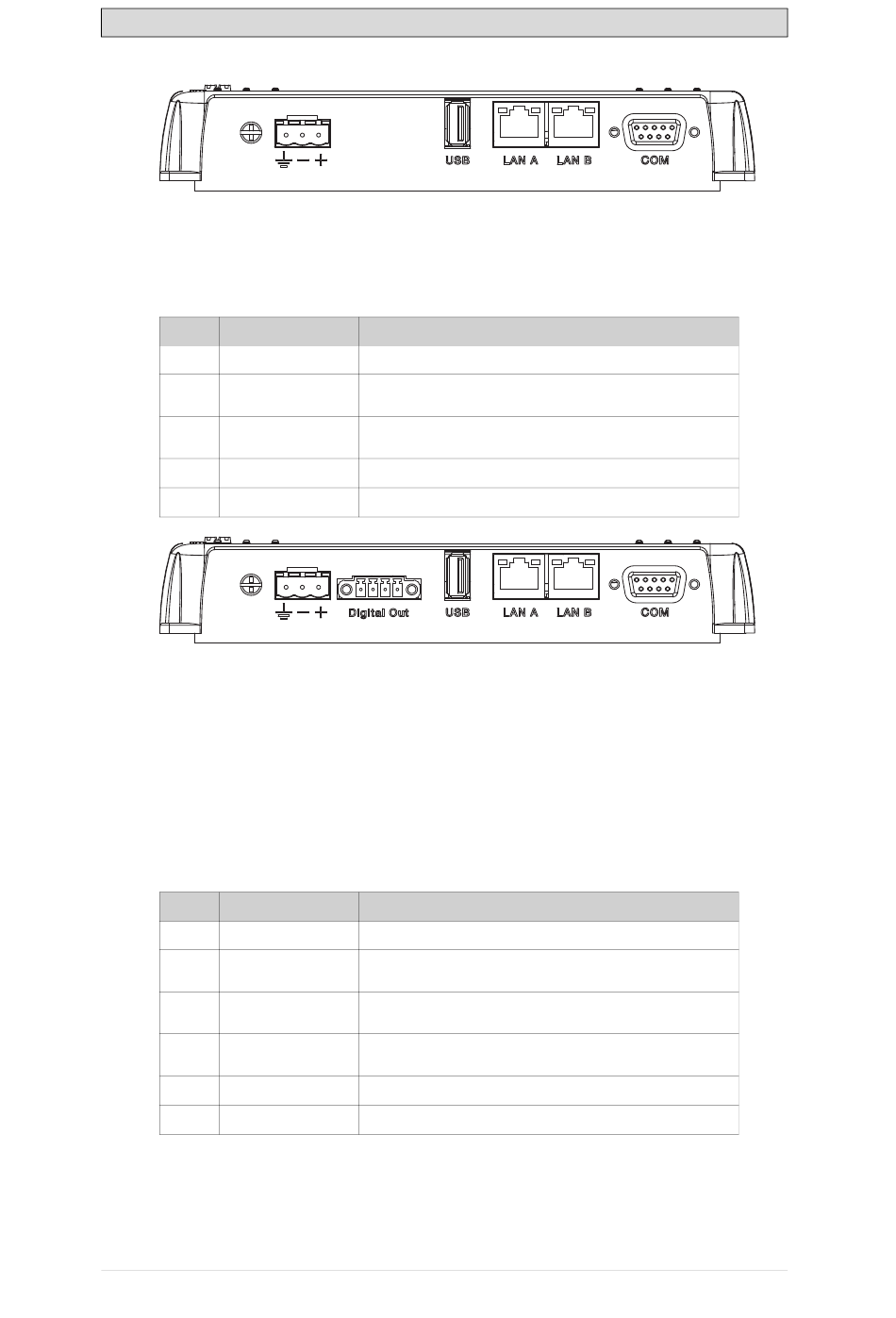

Dessins du panneau opérateur
