Il FAUT respecter les règles suivantes lors du câblage du
Combus :
1. Le fil électrique du Combus doit avoir un calibre de
22 minimum.
2. La longueur du fil électrique entre le module et le
tableau principal de contrôle ne doit pas dépasser
1000' (305 m).
3. N'employez un fil blindé que dans les emplacements
où le bruit R.F. ou l'interférence électromagnétique
sont excessifs. Si un fil blindé est utilisé, la distance
maximale entre le tableau principal et le module est
réduite de manière significative. Vérifier la limite de
capacité du fil pour calculer la distance maximale
(Voir « Limites de capacité » ci-dessous).
4. La capacité totale du câblage du Combus ne doit pas
dépasser 80 nF (Voir « Limites de capacité » ci-
dessous).
Pertes de ligne
Quand le courant passe dans un fil, il y a une baisse de
tension à cause de la résistance du fil. Toutes les
installations doivent tenir compte de ces pertes de ligne.
Pour assurer un fonctionnement adéquat du système, il
faut appliquer au moins 12,5 V.c.c. à tous les modules
(quand il y a une alimentation en c.a. et quand la batterie
est complètement chargée). L'application d'une tension
inférieure à 12,5 V.c.c. aura des effets négatifs sur le
fonctionnement du système.
Pour éliminer le problème essayez un ou tous les
procédés suivants :
1. Connectez une source d'énergie PC4204 près du
module pour alimenter le Combus.
2. Réduisez la longueur du fil électrique entre le
Combus et le module.
3. Augmentez le calibre du fil.
Limites de capacité
L'augmentation de la capacité du Combus aura des
répercussions sur la transmission de données et ralentira
le fonctionnement du système. La capacité augmentera
proportionnellement au nombre de pieds de fil
électrique ajouté au Combus. La capacité nominale du fil
électrique employé détermine la longueur maximale du
Combus.
Par exemple, un fil électrique de calibre 22, non blindé, à
4 conducteurs, a une capacité nominale de 20 picofarads
par pied (c'est-à-dire, 20 nF/1000'). La capacité du
Combus augmentera de 20 nF par 1000' de fil électrique
ajouté où qu'il soit raccordé.
Le tableau suivant indique la longueur totale du fil du
Combus permise selon la capacité nominale du fil
employé :
Capacité du fil pour
1000'(300m)
15nF
20nF
25nF
30nF
35nF
40nF
4
Longueur TOTALE du
fil du Combus
5300'/1616m
4000'/1220m
3200'/976m
2666'/810m
2280'/693m
2000'/608m
Les fils électriques en parallèle augmentent également la
capacité du Combus. Par exemple, voici quelques
combinaisons permises avec l'utilisation d'un fil
électrique de 20 nF :
• Quatre fils électriques de 1000'/305 m chacun
• Six fils électriques de 666'/203 m chacun
• Huit fils électriques de 500'/152 m chacun
• Dix fils électriques de 400'/122 m chacun, etc...
NOTE : Contactez le fabriquant de fils électriques
pour obtenir les capacités nominales du fil électrique
utilisé.
Alimentation PC4204
Lorsque le courant total du tableau principal est
insuffisant pour alimenter les modules et les dispositifs
supplémentaires,
il
faut
d'alimentation PC4204. Il convient également d'utiliser
un module PC4204 s'il y a des pertes de ligne excessives.
Exigences de courant
AUX – 1,5 A disponible pour les dispositifs raccordés à la
borne AUX, notamment les dispositifs raccordés aux
sorties relais et les modules raccordés pour la remise
sous
tension
du
Combus
«Fonctionnement et câblage du Combus»).

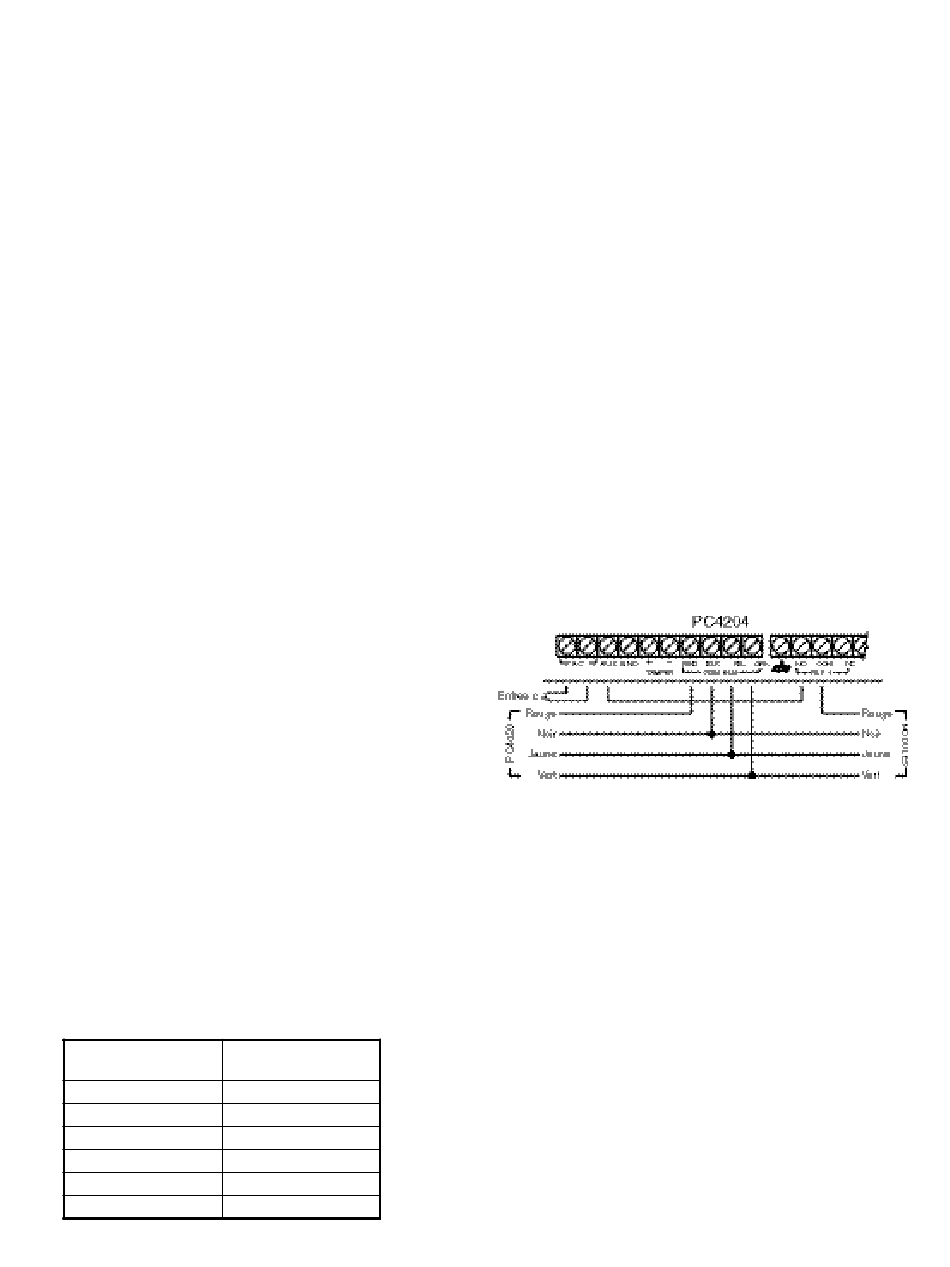

Remise sous tension du Combus
Seul le Relais 1 du PC4204 peut être utilisé pour remettre
le Combus sous tension. Le Combus doit être raccordé au
PC4204 conformément au schéma suivant de remise sous
tension du Combus :
NOTE
IMPORTANTE
alimentation autre que le PC4204 pour remettre le
Combus sous tension. En cas de surtension ou de
transitoire, un module peut se bloquer et ne plus
communiquer avec le tableau de contrôle. Si le
tableau perd la communication avec le module, il le
ré-initialisera et mettra le Combus hors circuit
pendant cinq secondes afin de réenclencher le
module à dépanner. Après cinq secondes, le tableau
ré-alimentera le Combus et le module bloqué devrait
recommencer à fonctionner normalement.
Si l'on utilise une source d'énergie autre que le
PC4204, la fonction de remise sous tension du Combus
ne fonctionnera pas normalement.
NOTE
:
Les
nouvelles
d'alimentation PC4204 ont une bretelle marquée
«J1». Assurez-vous que cette bretelle est configurée
pour le «Relais du Combus», sinon la fonction de ré-
alimentation ne fonctionnera pas. Pour de plus
amples renseignements sur le PC4204, veuillez
consulter les instructions d'installation du PC4204.
utiliser
des
modules
(Voir
Section
:
Ne
pas
utiliser
une
versions
du
module
2.4
