JACK FEMELLE
♦
Reliez le connecteur 9 broches mâle du câble série fourni à la prise
femelle (SERIAL PORT) de votre coffret.
♦
Vérifiez qu'il est correctement connecté.
♦
Connectez l'extrémité 9 broches femelle de ce câble à un port série de
votre PC (COM1 ou COM2). Si nécessaire, utilisez un adaptateur 9/25
(cf. figure 3).
FACE ARRIERE KORTEX IAM V90
O N
AC IN
S E R I A L P O R T
Câble 9/9

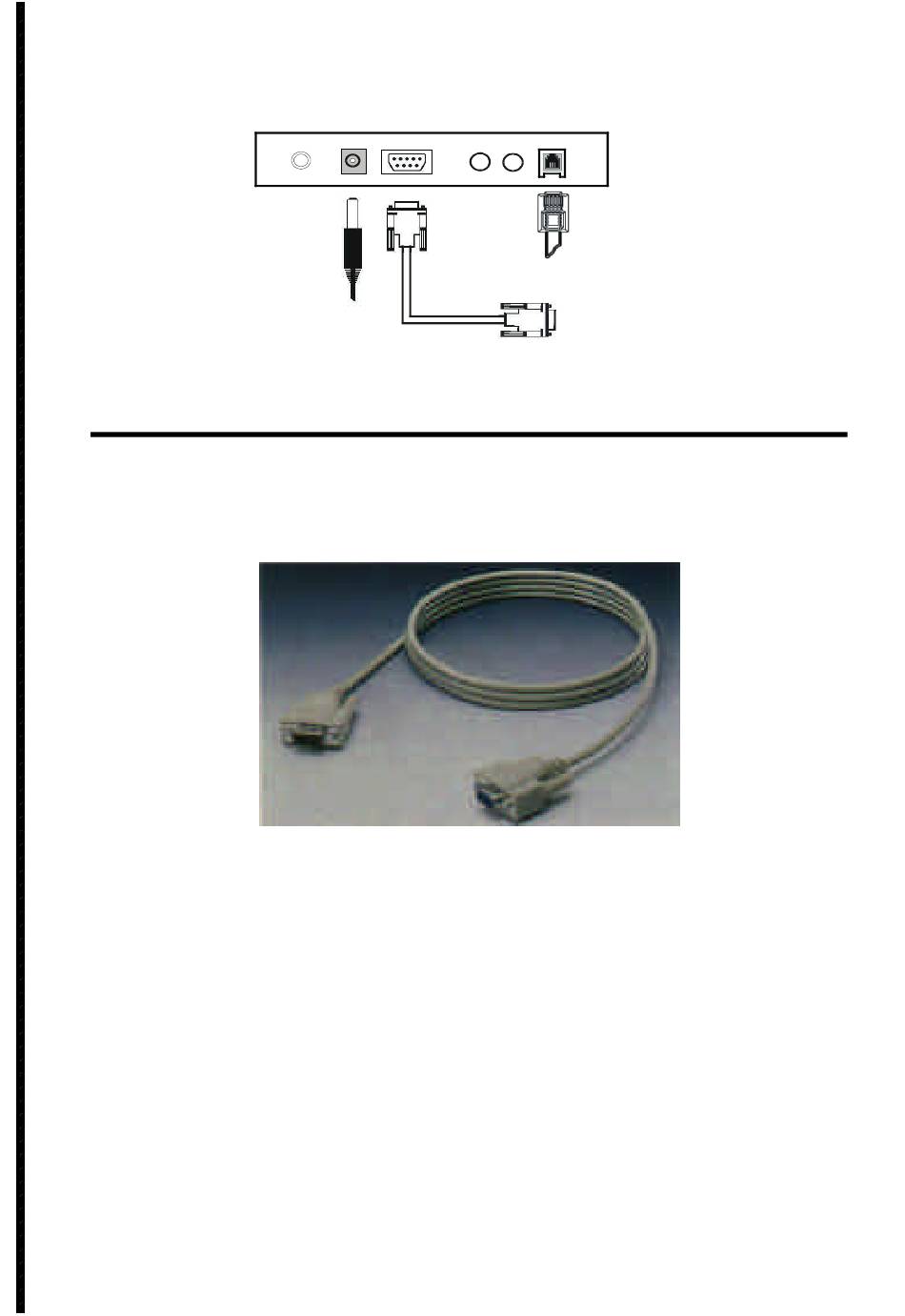

Figure 4 : Connecteurs et prises du coffret
Figure 5 : Câble série DB 9 mâle- DB 9 femelle.
SPK
MIC
LINE/PHONE
Rj11 MALE
VERS PORT SERIE
DE L'ORDINATEUR
IAM.
Raccordement au port série
14
