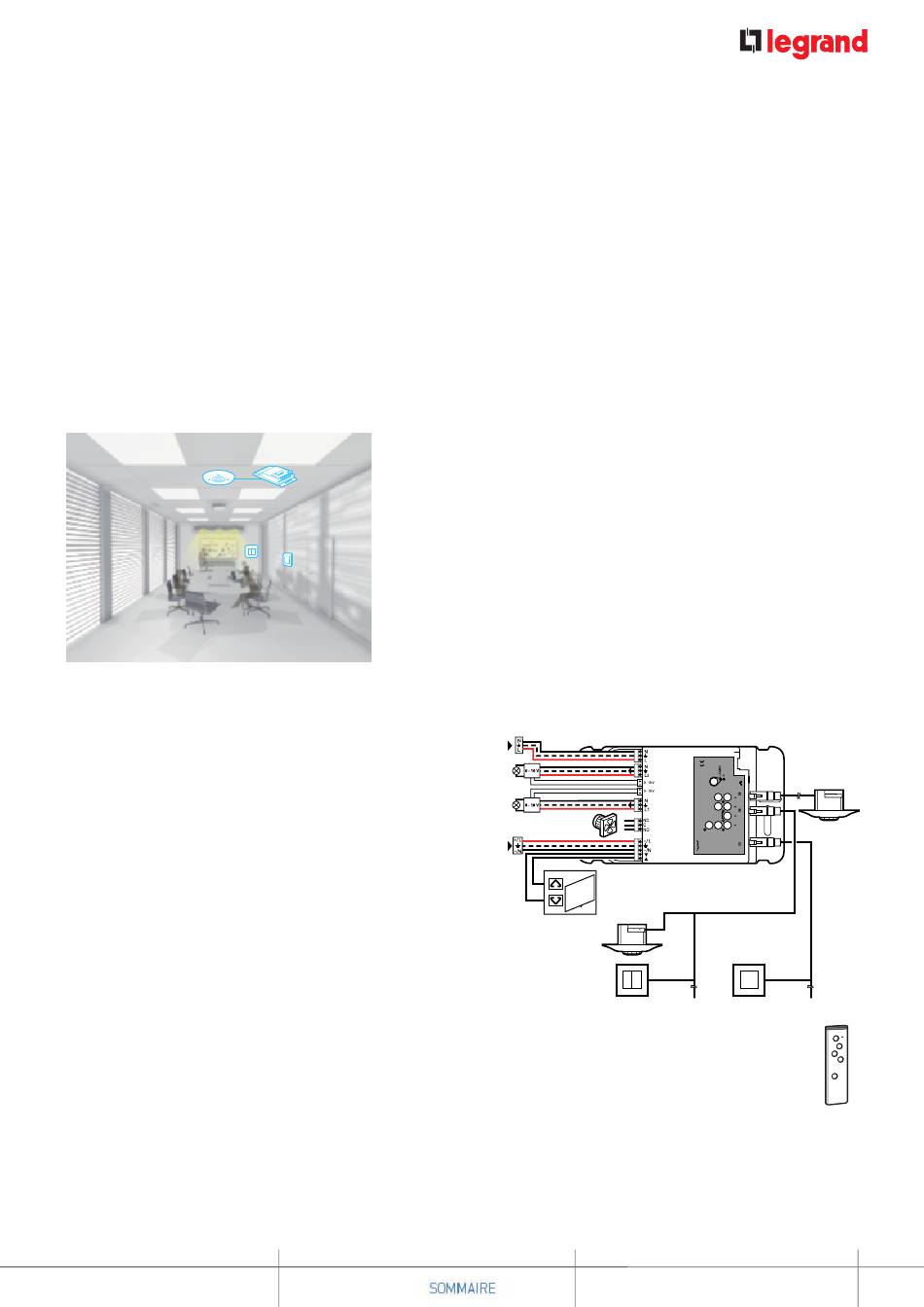

CAS N° 3 : LA SALLE DE rÉuNION
Equipement :
2 détecteurs BUS faux-plafond PIR&US = 0 488 22
1 contrôleur faux plafond multi-applications (2 sorties lumière,
1 sortie VMC, 1 sortie écran de projection) = 0 488 47
1 télécommande scénario = 0 882 32
1 bouton poussoir 1 direction = 0 784 71
1 bouton poussoir 2 direction = 0 784 73
Fonctionnement :
Une présence est détectée dans la salle de réunion, les 2 circuits
lumière s'allument, la VMC passe en mode confort, la régulation
est lancée.
La lumière est régulée sur 2 zones : côté couloir / côté fenêtre.
Les scénarios peuvent être lancés depuis le bouton scénario et/ou
depuis la télécommande.
(Exemple de scénario : projection / fin de projection / lumières à
100% / monter-descendre l'écran de projection...).
L'éclairage et l'écran peuvent à tout moment être gerés en manuel
(la régulation est coupée)
La personne quitte la salle de réunion. Après la temporisation, la
lumière s'éteint.
GESTIoN D'ÉCLAIRAGE - DÉTECTEURS ECo 2
Configuration :
Après câblage et mise sous tension de l'installation, une
configuration automatique programme le contrôleur et ses
périphériques. Reste à configurer les détecteurs comme suit :
• Temporisation :
10 minutes
• Sensibilité :
PIR = très élevé / US = élevé
(à adapter aux dimensions de la
pièce)
• Mode de fonctionnement : Auto ON / Auto OFF
• Système de détection :
intial = PIR et US
maintenir = PIR ou US
redéclenchement = PIR ou US
• Seuil de luminosité :
300 lux
• Régulation :
activée
• Apport de lumière :
Auto
• Asservissement:
boucle fermée
Schéma de câblage :
Côté
fenêtre
Côté
couloir
VMC
Côté couloir
GUIDE D'INSTALLATION ET D'UTILISATION
Côté fenêtre
Écran de projection
0 882 31
37
