NETGEAR GS418TPP Manuel D'installation

Installation
Smart switch Web manageable ProSAFE 16 ports
incluant des ports PoE+ et 2 ports SFP
GS418TPP
Contenu de l'emballage
• Smart switch Web manageable NETGEAR ProSAFE® GS418TPP
• Pieds en caoutchouc pour l'installation sur une table
• Fixation murale
• Courroie en caoutchouc pour le montage
• Bloqueur de câble d'alimentation
• Cordon d'alimentation (spécifique au pays de vente)
• Kit de fixation sur rack de 48,3 cm (19 pouces), pour une installation sur rack
• CD
Configuration du switch avec une adresse IP
statique
Remarque : si votre réseau utilise un serveur DHCP, cette section ne s'applique
pas. Passez directement à la section Connexion du switch à un
Si vous utilisez des adresses IP statiques sur votre réseau, configurez l'adresse IP du
switch avant de le connecter à un réseau.
1. Configurez un ordinateur avec une adresse IP statique dans le sous-réseau 192.168.0.x.
2. Branchez le switch sur une prise électrique et connectez votre ordinateur au switch
à l'aide d'un câble Ethernet.
3. Ouvrez un navigateur Web et saisissez 192.168.0.239 dans la barre d'adresse.
L'adresse IP par défaut du switch sera 192.168.0.239.
Une page de connexion s'affiche.
4. Saisissez password comme mot de passe.
La page Informations système s'affiche.
5. Sélectionnez System > Management > IP Configuration (Système > Gestion >
Configuration IP).
L'écran IP Configuration (Configuration IP) s'affiche.
6. Sélectionnez la case d'option Static IP Address (Adresse IP statique).
7. Saisissez l'adresse IP statique, le masque de sous-réseau et l'adresse IP de la
passerelle par défaut que vous souhaitez affecter au switch.
8. Cliquez sur le bouton Apply (Appliquer).
Les paramètres sont enregistrés.
Connexion du switch à un réseau
1. Connectez des appareils PoE (ou non-PoE) aux ports réseau PoE RJ-45 sur le
panneau avant du switch.
Utilisez des câbles Ethernet de catégorie 5e (Cat 5e) dotés de connecteurs RJ-45
pour établir des connexions 1 Gigabit.
2. Connectez un port RJ-45 ou SFP du switch à un réseau comprenant un serveur DHCP.
Si vous utilisez un port SFP, vous devez insérer un module SFP, que vous pouvez
acheter auprès de NETGEAR.
3. Mettez le switch sous tension, puis patientez deux minutes.
Points d'accès PoE
réseau.
Téléphone VoIP PoE

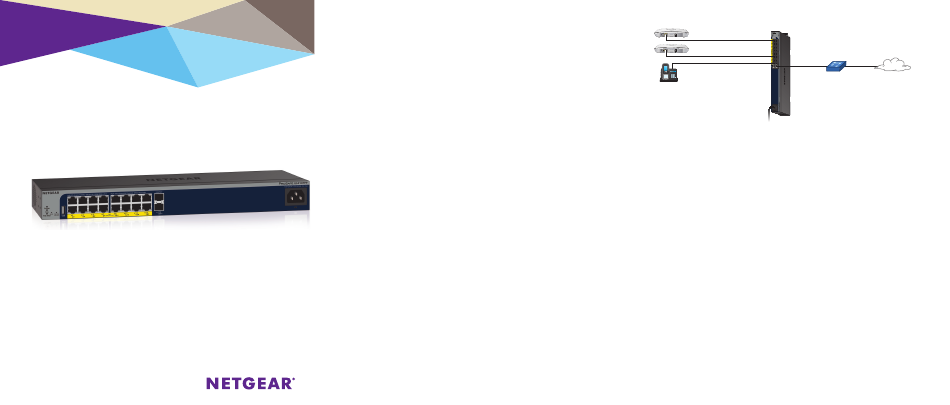

Exemples de connexions
Vérification de l'état PoE
Le switch peut fournir jusqu'à 30 W PoE+ (IEEE 802.3at) à chaque port, avec un
budget d'alimentation PoE maximal de 240 W sur tous les ports PoE+ actifs.
Le voyant PoE Max indique l'état du budget PoE sur le switch :
• Eteint. Une alimentation PoE suffisante (plus de 7 W) est disponible.
• Orange continu. Moins de 7 W disponible en PoE.
• Orange clignotant. Au moins une fois au cours des deux dernières minutes, moins
de 7 W d'alimentation PoE étaient disponibles.
Configuration du switch
Vous pouvez configurer le switch à l'aide du navigateur Web d'un ordinateur ou en
installant l'utilitaire Smart Control Center (voir
ordinateur Windows.
Accès via un navigateur Web
1. Pour procéder à la configuration initiale, ouvrez un navigateur Web sur un
ordinateur situé sur le même réseau et sous-réseau que le switch et saisissez
l'adresse IP du switch.
Si vous n'êtes pas sûr de savoir comment déterminer l'adresse IP du switch, vous
pouvez utiliser l'utilitaire Smart Control Center.
Une page de connexion s'affiche.
2. Saisissez password comme mot de passe.
Commutateur
Réseau Internet
Utilitaire Smart Control Center) sur votre
