Description du protocole Wiegand

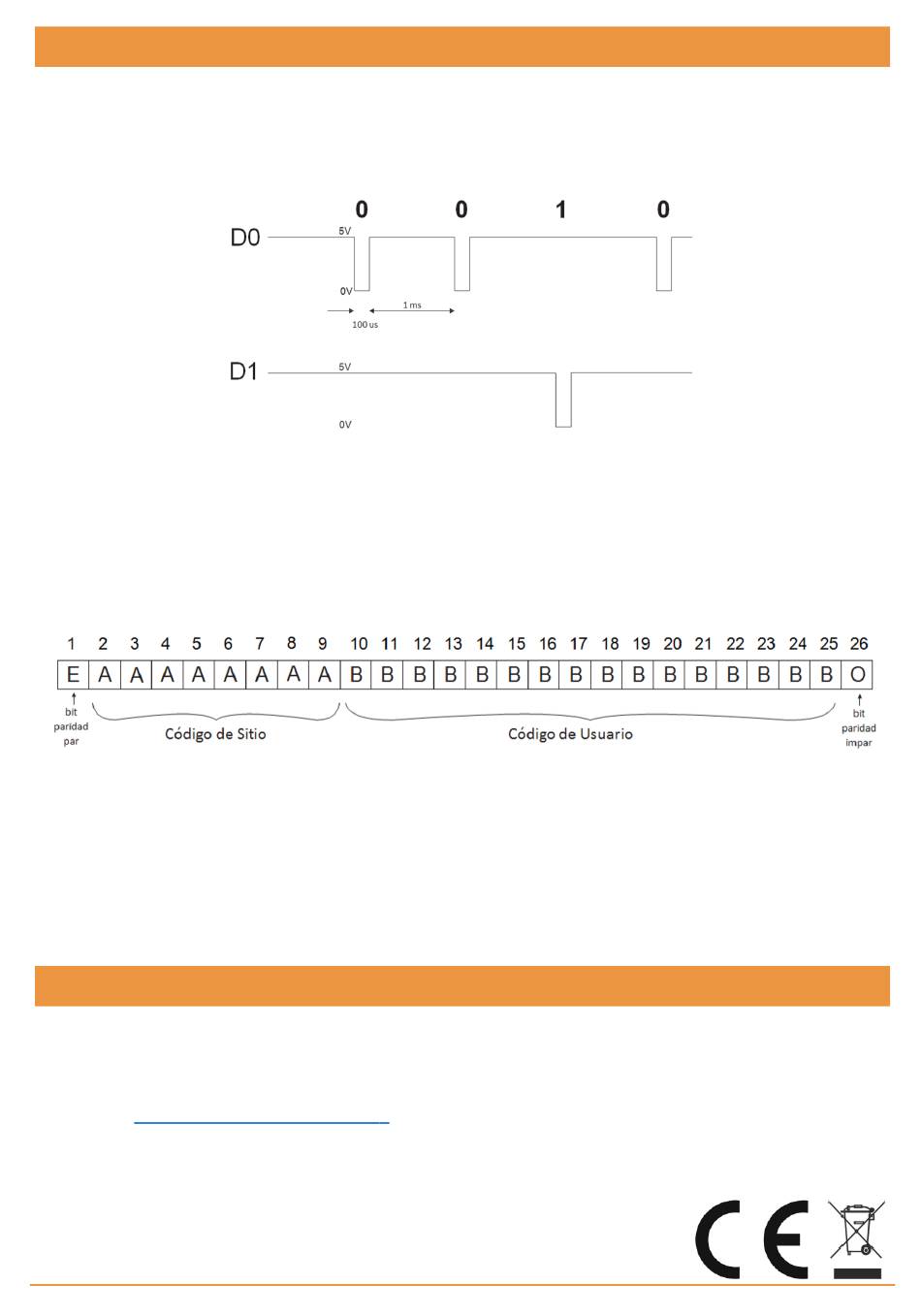

Les données sont transmises via les lignes DATA 0 pour le « 0 » logique et DATA 1 pour le « 1 » logique. Les deux lignes uti-
lisent la logique inverse, ce qui signifie qu'une impulsion faible sur DATA 0 indique un « 0 » et une impulsion faible sur DATA 1
indique un « 1 ». Lorsque les lignes sont élevées, aucune donnée n'est transmise. Seule 1 des 2 lignes (DATA 0/DATA 1) peut
émettre des impulsions en même temps.
Exemple: data 0010...
Bit de données 0 = approximativement 100 µs (microsecondes)
Bit de données 1 = approximativement 100 µs (microsecondes)
Délai entre deux bits de données : approximativement 1 ms (milliseconde). Les deux lignes de données (D0 et D1) sont éle-
vées.
Description pour le format Wiegand de 26 bits
Chaque bloc de données se compose d'un premier bit de parité P1, d'un en-tête fixe de 8 bits (A), d'un code d'utilisateur de 16
bits (B) et d'un deuxième bit de parité P2.
Note: Les bits de parité sont calculés comme suit:
P1 = parité paire calculée sur les bits 2 à 13
P2 = parité impaire calculée sur les bits 14 à 25
Exemple
PP
1
Données réglementaires
Déclaration de conformité UE
JCM TECHNOLOGIES, S.A. déclare que le produit PAD lorsqu'il est utilisé en conformité, satisfait aux exigences fon-
damentales de les Directives 2014/30/UE sur la compatibilité électromagnétique; et avec la Directive RoHS 2011/65/UE.
Voir page web
www.jcm-tech.com/fr/declarations-fr
JCM TECHNOLOGIES, SA
C/COSTA D'EN PARATGE, 6B
08500 VIC (BARCELONA)
ESPAGNE
UM_3201060_PAD_FR_Rev01
170
Code de site
1010 1010
jcmtechnologies
31527
Code d'utilisateur
0111
1011 0010 0111
8
PI
0
