Système numérique d'information et d'analyse
(système DIA)
Les appareils ecoVIT sont équipés d'un système numéri-
que d'information et d'analyse (système DIA). Ce systè-
me vous fournit des informations à propos de l'état de
service de votre chaudière et vous aide, le cas échéant,
lors de la suppression d'anomalies.
1

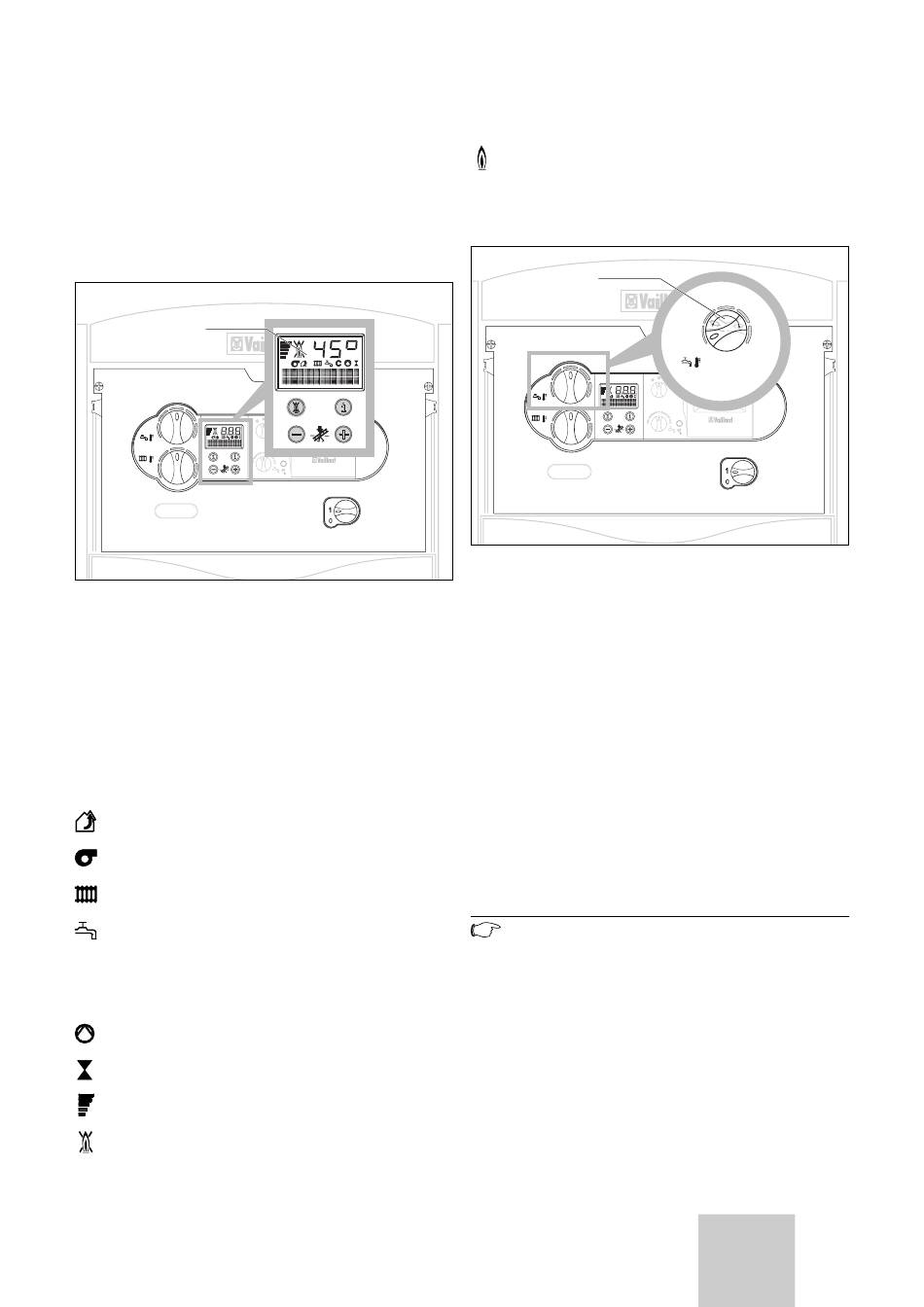

Fig. 3.4 Ecran du système DIA
Durant l'exploitation courante de la chaudière, la tempé-
rature actuelle de départ du chauffage est affichée sur
l'écran du système DIA (45 °C dans l'exemple). En pré-
sence d'anomalies, l'affichage de la température est
remplacé par le code erreur correspondant (cf. p. 11).
Les symboles affichés vous fournissent également les
informations suivantes :
1 Affichage de la température de départ de chauffage
actuelle oucode d'état ou d'anomalie (cf. 3.8)
Anomalie au niveau de la ventouse (cf. 4.3)
Anomalie au niveau de la ventouse (cf. 4.3)
Mode chauffage actif
mode eau chaude sanitaire actif
allumé : Mode de fonctionnement Remplissage du
ballon opérationnel
clignote : Chargement du ballon en cours, brûleur
allumé
Pompe de chauffage en marche
Vanne gaz interne amorcée
Affichage du degré de modulation actuel du brûleur
Flamme avec croix :
Anomalie lors du fonctionnement du brûleur ;
l'appareil est éteint
Notice d'emploi ecoVIT
Notice d'emploi ecoVIT
Flamme sans croix :
Fonctionnement correct du brûleur
3.5
Réglages pour la production d'eau chaude
sanitaire
1
Fig. 3.5 Réglage de la température du ballon
Lorsque le ballon est réchauffé au moyen d'un chauffe-
eau, le sélecteur de réglage (1) vous permet de régler en
continu la température du ballon.
Avant la première mise en fonctionnement de la produc-
tion d'eau chaude sanitaire, assurez-vous que le ballon
est rempli.
Pour le réglage, procédez comme indiqué ci -après :
• Assurez-vous que l'appareil est en marche.
• Positionnez le sélecteur de réglage (1) sur la tempéra-
ture souhaitée. Correspondance :
Butée gauche
Protection contre le gel
Température minimale de l'eau
Butée droite
Température maximale de l'eau
Remarque !
Pour des raisons d'économie et d'hygiène (légio-
nelles, etc.), nous recommandons un réglage à
60 °C.
Lors du réglage de la température, cette valeur corres-
pondante s'affiche sur l'écran du système DIA.
Cette valeur disparaît après env. 5 secondes pour être
remplacée par l'affichage standard normal (température
actuelle de départ chauffage, par ex. 45 °C).
