Sommaire des Matières pour Ramiaudio RTC900

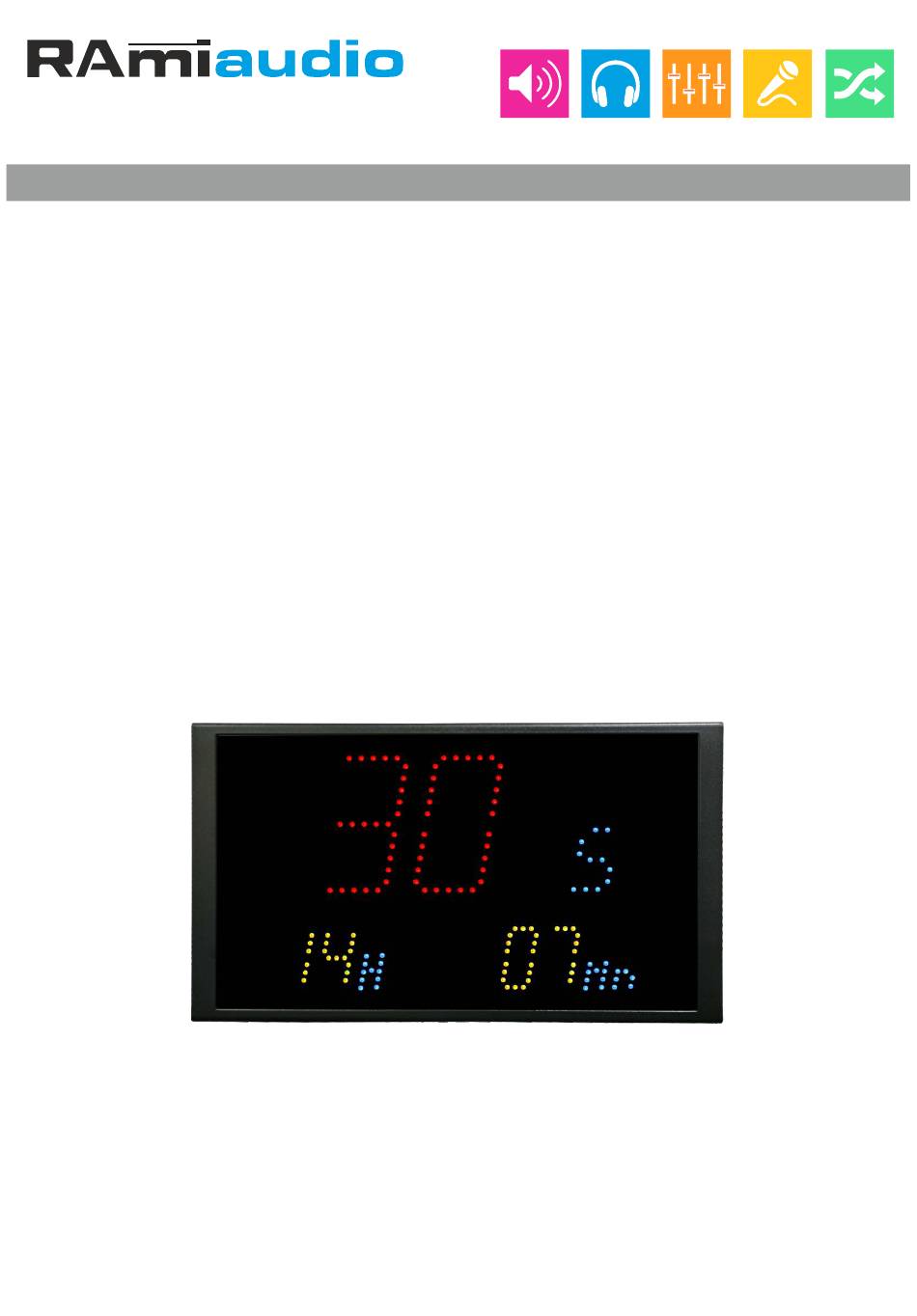

- Page 1 AUDIO VIDEO PROFESSIONNEL WWW.RAMIAUDIO.COM RTC900 Horloge Digitale à LED avec minuteur Manuel Utilisateur...
- Page 2 RAMI RTC900...
- Page 3 SOMMAIRE [ Description ................[ Face avant ................[ Face arrière ................[ Guide d’installation ............... [ Procédure de mise à jour ............[ Caractéristiques ..............[ Serveur web ................[ Annexe : outils techniques ............. RAMI RTC900...
- Page 4 DESCRIPTION L’appareil RTC900 est une horloge digitale à LED RGB, avec un minuteur intégré. Parfaitement silencieuse, elle permet une lecture directe et précise de l'heure. La technologie LED CMS RGB permet un réglage presque infini de la couleur de chaque afficheur.
- Page 5 Les couleurs de l’affichage sont paramétrables sur le serveur web. C - Affichage de 55 x 35 mm : Affichage des minutes. Les couleurs de l’affichage sont paramétrables sur le serveur web. Cellule photo-électrique associée au réglage automatique de la luminosité. RAMI RTC900...
- Page 6 1 - Embase 4 points mâle débrochable d’entrée de l'alimentation extérieure 12V Câblage du connecteur d'entrée d’alimentation. Boîtier Alimentation Face arrière RTC900 Made in France (Fr) DC supply : 12 Volts / 700mA max P. SUPPLY P. SUPPLY POE option if marked 2 - Embase 4 points mâle débrochable.
- Page 7 IP usine = 192.168.0.122 7 - Option POE Si l'option est cochée, le RTC900 comporte en interne l'interface d'alimentation POE (Power over Ethernet ). Cette fonction permet d'alimenter l'équipement directement par le câble réseau, sans avoir besoin d'alimentation 12 Volts externe.
- Page 8 PC dans le même sous réseau que le RTC900, et ensuite changer l'IP de ce dernier. Pour cela, reportez-vous à la procédure décrite en annexe, dans “outils techniques”.
- Page 9 Suite C - Perte de l’adresse IP : Si vous avez changé l'adresse IP du RTC900 et que vous l'avez perdue, alors il est possible de la retrouver en suivant la procédure suivante. , Appuyez pendant une seconde sur l'interupteur 8 (sur le côté de l'appareil) noté IP CONTROL, l'adresse IP s'affichera alors sur les afficheurs en face avant.
- Page 10 PROCEDURE DE MISE A JOUR La mise à jour du RTC900 s'effectue en deux étapes : A - Dans un premier temps, connectez-vous sur le serveur web. Pour cela, brancher un câble réseau (RJ45) entre la face arrière de l’appareil et votre PC. Entrez l’adresse IP : 192.168.0.122 (Paramètre d’usine) sur votre navigateur Internet.
- Page 11 Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité. " Ne pas obstruer les ouïes d’aération. " Le RTC900 est conforme aux normes suivantes : EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive 73/23/EEC, 89/336/EEC et 93/68/EEC. RAMI...
- Page 12 Pour sélectionner l’aide en anglais B - Menu de configuration La modification des paramètres dans ce menu de configuration est protégée par un mot de passe (sauf pour l'authentification). En sortie d’usine, le mot de passe du RTC900 est 0000 . Pour des raisons de sécurité, il est conseillé...
- Page 13 Si vous avez oublié ce code, il suffit de nous communiquer le code masqué correspondant, afin que nous puissions vous donner le mot de passe. Color setting: C'est la page de colorimétrie du RTC900 Quatre presets vous permettent un choix rapide des couleurs.
- Page 14 INTERFACE WEB Suite Clock setting Clock setup: RTC900 real time clock: Date et heure de l'horloge interne de l'appareil. Computer real time clock: Date et heure de l'ordinateur connecté Synch&Save : Cliquez sur ce bouton afin de synchroniser la date et l'heure de l'appareil à la date et l'heure du PC.
- Page 15 (xxx est compris entre 2 et 254) Attention : - l’IP doit être unique dans le sous réseau. - Après avoir changé l’adresse IP, n’oubliez pas de taper la nouvelle adresse IP du RTC900 dans la barre d’adresse, puis appuyez sur Save Subnet mask: C'est Le masque de sous-réseau dans lequel l'appareil se trouve.
- Page 16 INTERFACE WEB Suite C - Reboot Ce menu vous permet de redémarrer votre équipement. En cliquant sur “reboot”, l'écran ci-dessous apparaîtra : RAMI RTC900...
- Page 17 Procédure pour l'installation : Si le PC ou le routeur, sur lequel le RTC900 sera branché, est dans un autre sous réseau (ex : 192.168.1.14 avec masque de sous réseau 255.255.255.0) il faudra mettre le PC dans le même sous réseau que l’appareil, et ensuite changer l'IP de ce dernier.
- Page 18 2. Double cliquer sur la carte réseau en question (Ethernet ou Wi-Fi). 3. Dans la fenêtre “Etat de l’Ethernet” ou “Etat du Wi-Fi “ , cliquer sur le bouton “Propriétés” 4. Double cliquer sur la ligne “Protocole Internet version 4 (TCP/IPv4)” puis sur “Propriété”: RAMI RTC900...
- Page 19 IP RTC900 : 192.168.0.122 Si le masque de sous réseau du routeur est 255.255.255.0, le RTC900 sera en dehors des adresses IP disponibles dans ce sous réseau . Changez l'adresse IP du RTC900 par une adresse à l'intérieur du sous réseau (ex : 192.168.1.122...
- Page 20 7 Rue Raoul Follereau 77600 BUSSY SAINT GEORGES - FRANCE Tél. : 33 (0)1 64 66 20 20- Fax : 33 (0)1 64 66 20 30 E-mail : rami@ramiaudio.com www.ramiaudio.com Rami se réserve le droit de modifier les spécifications du produit sans préavis 1200202 All specifications in this document can be modifed by RAmi without prior notice.
