10.13 Démontage de la carte mère

10.13.1 Version en plastique

2

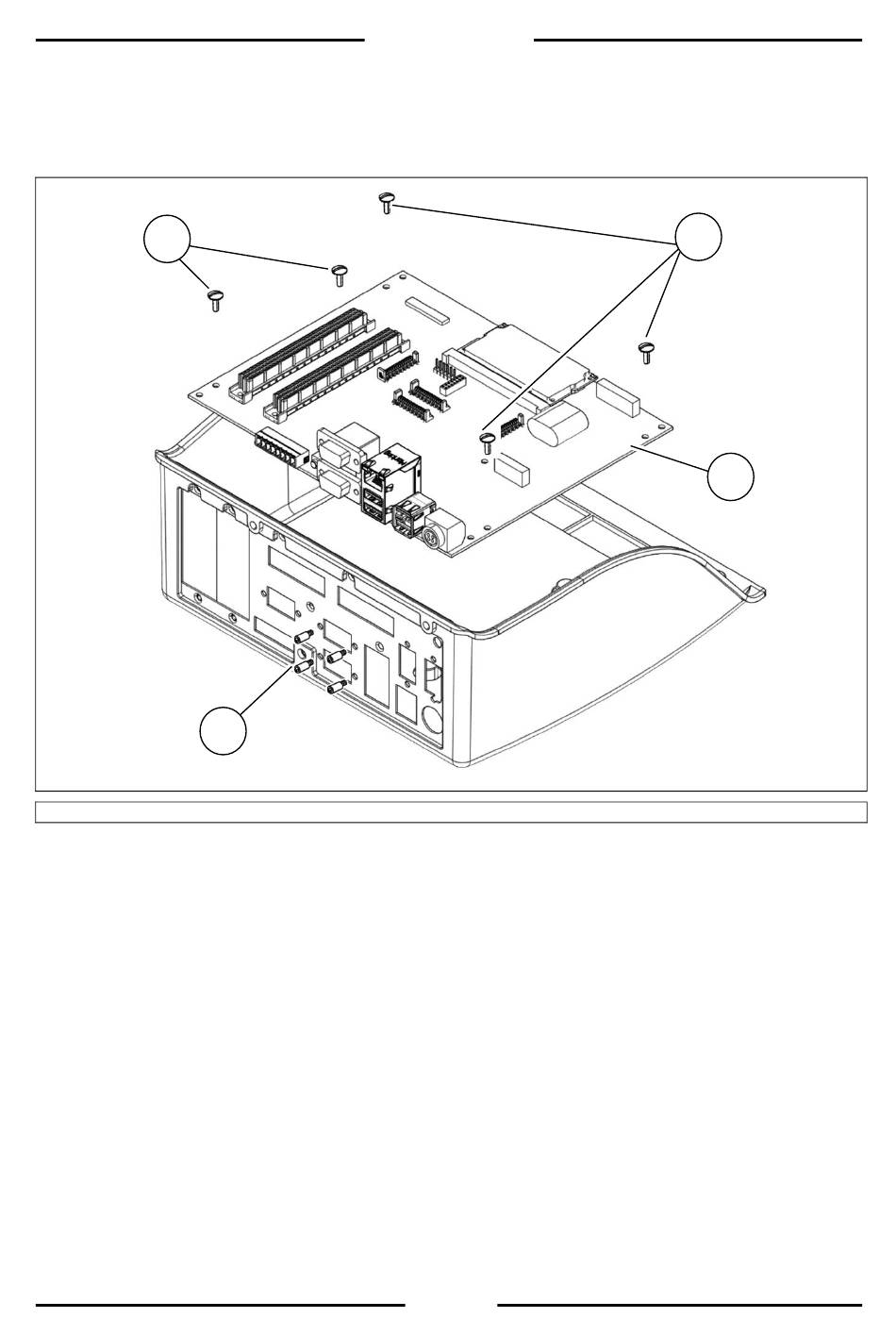

Figure 10.14-1 – Démontage de la carte mère
En se référant à la figure précédente, procéder comme suit :
• Déconnecter l'indicateur de toutes les installations.
•
Ouvrir l'indicateur.
• Ôter l'alimentateur de la balance numérique (le cas échéant)
•
Ôter la batterie au lithium.
•
Ôter la carte core
•
Ôter l'entrée de la balance analogique/numérique
•
Ôter l'extension des cartes série
•
Ôter le port HDMI
•
Dévisser les goujons (réf. 1) de fixation des cartes série.
•
Dévisser les vis (réf. 2) et ôter la carte mère (réf. 3).
DD1010 FLYNET
1
136
2
3
