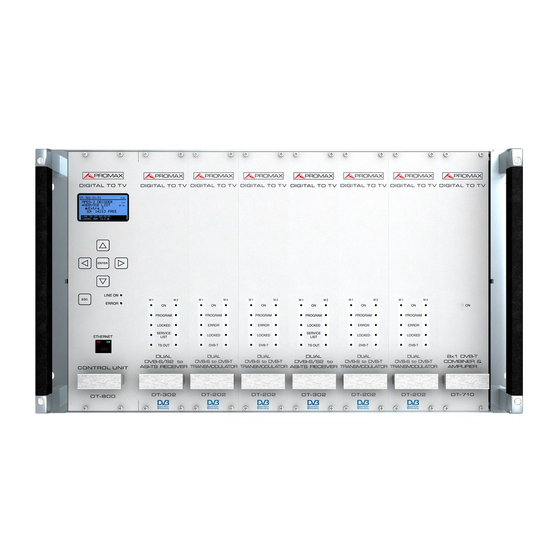

DT-504B
CODIFICADOR DE VIDEO / AUDIO CUADRUPLE
CON MULTIPLEXOR Y SALIDA COFDM
QUADRUPLE VIDEO / AUDIO ENCODER WITH
MULTIPLEXER AND COFDM OUTPUT
ENCODEUR DE VIDÉO / AUDIO QUADRUPLE AVEC
MULTIPLEXEUR ET SORTIE COFDM
GUÍA RÁPIDA DE CONFIGURACIÓN
QUICK CONFIGURATION GUIDE
GUIDE RAPIDE DE CONFIGURATION
- 0 DG0089 -
Table des Matières
loading

Manuels Connexes pour Promax DT-504B

Sommaire des Matières pour Promax DT-504B

  • Page 1 DT-504B CODIFICADOR DE VIDEO / AUDIO CUADRUPLE CON MULTIPLEXOR Y SALIDA COFDM QUADRUPLE VIDEO / AUDIO ENCODER WITH MULTIPLEXER AND COFDM OUTPUT ENCODEUR DE VIDÉO / AUDIO QUADRUPLE AVEC MULTIPLEXEUR ET SORTIE COFDM GUÍA RÁPIDA DE CONFIGURACIÓN QUICK CONFIGURATION GUIDE...
  • Page 27 Le module DT-504B ajuste le taux de compression à la bande passante disponible en fonction des paramètres de modulation.
  • Page 28 GUIDE RAPIDE DE CONFIGURATION. DT-504B SPECIFICATIONS Entrées A/V Type 4 A/V entrées indépendantes. Connecteur 3 connecteurs RCA-Female pour chaque entrée. 1 connecteur (jaune) Vidéo composite. 1 connecteur (blanc) Audio L. 1 connecteur (rouge) Audio R. Vidéo Format PAL, NTSC. Niveau 1 Vpp.
  • Page 29 GUIDE RAPIDE DE CONFIGURATION. DT-504B Sortie RF (DVB-T) Type 1 DVB-T multiplex. Connecteur 75 Ω F-Type, Femelle. Plage de fréquences Fréquence centrale entre 474 et 875 MHz, par pas de 1 KHz (voir les options pour la sortie VHF). Niveau de puissance (moyenne) 89 dBµV approx.

  • Page 30: Configuration Minimale Nécessaire

    GUIDE RAPIDE DE CONFIGURATION. DT-504B Accessoires inclus 1 x 0 CC024 Câble BNC/BNC 25 cm. 1 x 0 CC027 Câble BNC/BNC 50 cm. 4 x 0 CO6718 Connecteur Adap. Aero BNC-H/RCA-M. 1 x 0 MI1714 Manuel d’assemblage et de connexion.

  • Page 31: Prescriptions De Sécurité

    GUIDE RAPIDE DE CONFIGURATION. DT-504B 2 PRESCRIPTIONS DE SÉCURITÉ Générales La sécurité peut n’être pas garantie si on n'applique pas les instructions données dans ce Manuel. Utiliser uniquement avec d'autres modules de la série DT et pour la puissance et le contrôle ceux indiqués dans les spécifications.

  • Page 32: Recommandations De Nettoyage

    GUIDE RAPIDE DE CONFIGURATION. DT-504B Entretien 2.2.1 Recommandations de nettoyage PRÉCAUTION Pour nettoyer la boîte, veiller à ce que l'appareil soit débranché. PRÉCAUTION Pour le nettoyage, ne pas utiliser d'hydrocarbures aromatiques ou de dissolvants chlorés. Ces produits pouvant attaquer les matériaux utilisés pour la fabrication de la boîte.

  • Page 33: Navigation Et Edition De Values

    Appuyez sur DROITE ou GAUCHE pour vous déplacer entre les modules, jusqu’à ce que vous trouviez le DT-504B. La LED “Program” clignote lorsque le module DT-504B est affiché sur l’écran. Appuyez sur ENTER pour aller à...

  • Page 34: Modification D'un Champ De Texte

    GUIDE RAPIDE DE CONFIGURATION. DT-504B Appuyez sur DROITE ou GAUCHE pour faire défiler les chiffres. À la droite de l’écran il y a mention de la position du curseur (unités, dizaines, centaines ou milliers). Appuyez sur HAUT ou BAS pour changer la valeur d’un nombre.
  • Page 35 A ensuite, vous trouverez chacune des options. ENCODER Le module DT-504B dispose de 4 encodeurs pour la numérisation du signal. Chacun de ces encodeurs, numérotés de 1 à 4, dispose de son propre menu de configuration, mais des options sont les mêmes pour chaque module.
  • Page 36 GUIDE RAPIDE DE CONFIGURATION. DT-504B Audio PID (Identificateur d’audio). Vous permet de modifier l’identificateur des paquets de la composante d’audio au transport stream. Il s’agit d’un champ numérique. PMT PID (Identificateur des paquets de la Table des Mapes de Programmes).
  • Page 37 GUIDE RAPIDE DE CONFIGURATION. DT-504B MULTIPLEXER Les options de configuration sont: Network Name (Nom de réseau). Vous permet d’attribuer un nom au réseau de distribution. Il s’agit d’un champ de texte. Network ID (Identificateur de Réseau). Vous permet de modifier le numéro identificateur du réseau qui distribue le signal.

  • Page 38: Autres Options

    GUIDE RAPIDE DE CONFIGURATION. DT-504B Constellation. Il s'agit de la constellation utilisée pour moduler et transmettre le signal. Choisissez parmi les valeurs disponibles (QPSK, 16-QAM, 64-QAM). Code Rate (Taux de code). Sélectionnez le taux de code. Choisissez parmi les valeurs disponibles (1/2, 2/3, 3/4, 5/6, 7/8).
