INSTALLATION
Remarque : Cet équipement doit être installé par un installateur
qualifié conformément aux réglementations nationales et locales.
Installation des détecteurs de fumée de la Série A300E
Déposer le couvercle avant de l'A300 pour assurer l'unité en position
de façon permanente. Pour ce faire, insérer la clé spéciale fournie dans
les trous prévus à cet effet à chaque coin de l'unité. La clé devra être
rangée dans un endroit sûr.
L'A300E doit être fixé sur une surface adéquate aux points de fixation
prévus aux 4 coins de l'unité (voir ci-dessous) avec des éléments de
fixation adaptés, des vis à bois n° 6 par exemple.

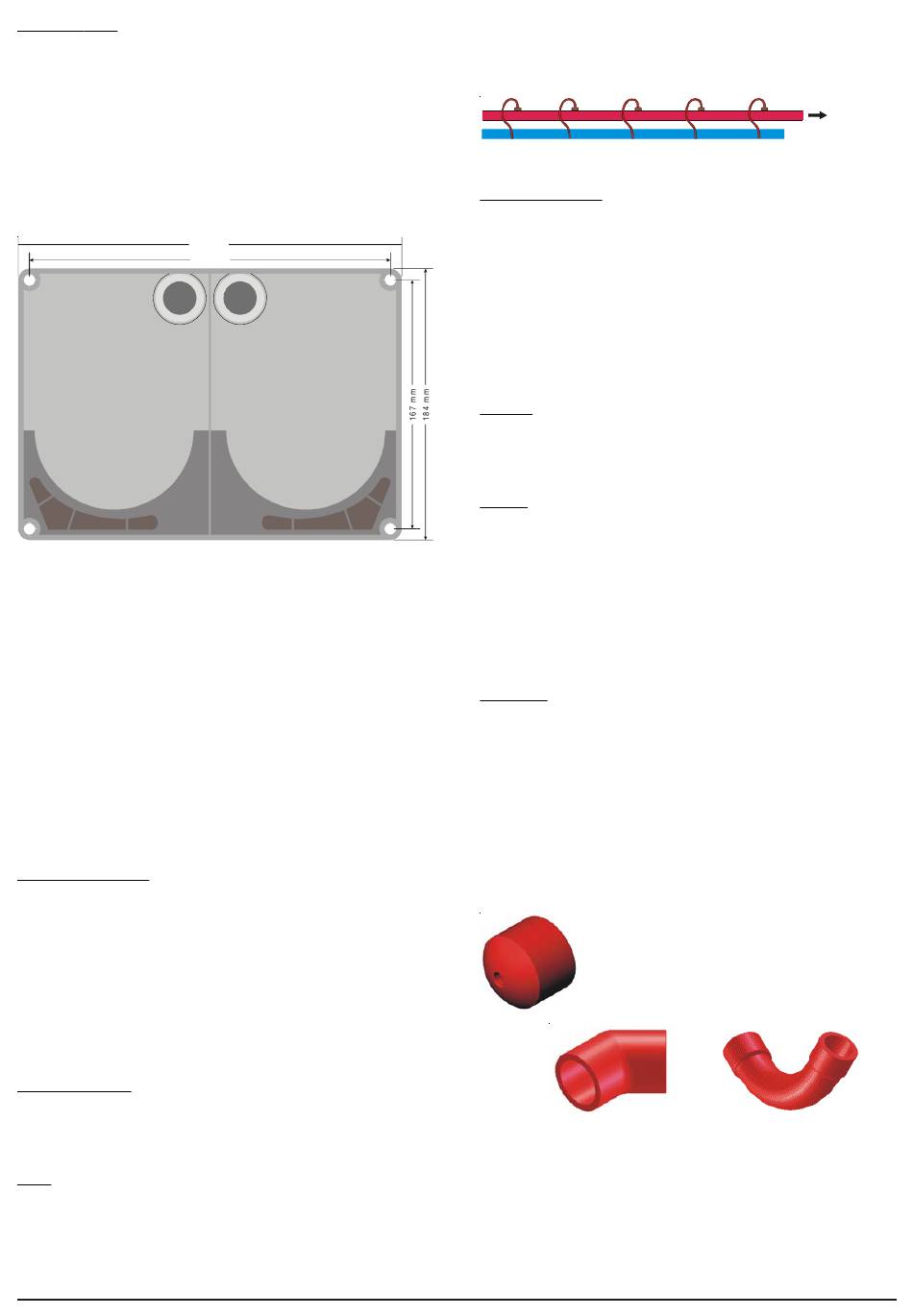

Figure 1 : Série A300E - Centres des trous de montage
Installation du tube
Vous trouverez dans cette section un guide d'installation du tube ainsi
que toutes les informations nécessaires à des installations simples
basées sur des configurations standard. Pour plus de détails sur la
procédure d'installation du tube conforme EN54-20, voir Annexe 3 :
Détecteurs homologués EN54-20 .
Utiliser un tube adapté percé de trous d'échantillonnage sur toute sa
longueur. Le tube se termine à son extrémité par un bouchon percé
d'un trou en son centre.
La position de chaque point d'échantillonnage individuel doit être
conforme aux règles de positionnement de détecteurs ponctuels. Il est
important de noter que la concentration de fumée sur un point
d'échantillonnage individuel sera diluée par l'air pur des autres points
d'échantillonnage et le trou du bouchon d'extrémité.
Avant de planifier et d'installer le tube, des tests de détection de fumée
doivent être réalisés.
Spécifications du tube
Pour être conforme à la norme EN54-20, le tube doit être réalisé en
ABS rouge homologué EN 61386 (écrasement 1, impact 1, temp. 31)
d'un diamètre extérieur nominal de 25 mm ou ¾" (diamètre intérieur 21
mm). Le tube d'échantillonnage est généralement fourni en longueurs
de 3 m. Il se découpe selon les besoins et se raccorde au moyen de
joints soudés par solvant (fixation permanente) ou de raccords 3
pièces (fixation amovible).
L'orifice d'entrée de l'A300 est biseauté pour permettre un ajustage
correct du tube d'échantillonnage. Pour obtenir un joint parfaitement
hermétique, couper le tube à angle droit. Ne pas utiliser d'adhésif à
solvant pour ce joint.
Moyens de fixation
Les moyens de fixation du tube à la structure dépendent des
conditions du site. On utilise habituellement des colliers de serrage,
des berceaux de fixation ou même des attaches autobloquantes. Les
centres sont généralement éloignés d' 1,5 m.
Trous
Le tube d'échantillonnage est percé de trous d'échantillonnage à un
certain intervalle. Ils font généralement 3 mm et peuvent être
prépercés ou percés sur site. On veillera à ce que des copeaux ne
pénètrent pas dans le tube. Après perçage, il est recommandé
d'injecter de l'air comprimé dans le tube pour éliminer les résidus avant
de raccorder le tube à l'équipement.
D200-41-00
25 9 m m
2 42 m m
Dans la configuration standard, tube suspendu au plafond, les trous
seront placés sur le dessous pour que la fumée puisse monter
facilement dans le trou. On peut également utiliser des tubes capillaires
percés de trous, comme sur la figure 2.
Figure 2 : Trous d'échantillonnage pour tubes capillaires
Bouchon d'extrémité
Le tube peut se terminer à son extrémité par un bouchon percé d'un
trou en son centre pour réguler l'écoulement d'air. En l'absence de
bouchon, aucun air ou presque ne sera aspiré par les trous latéraux. Si
le bouchon n'est pas percé, les contributions des trous latéraux seront
très déséquilibrées.
Sur des tubes percés de quelques trous d'échantillonnage seulement,
le trou du bouchon a généralement la même dimension que les trous
d'échantillonnage sur le tube. Quand il y a plus de cinq trous
d'échantillonnage, le trou du bouchon peut être plus grand que les
autres trous d'échantillonnage du tube. Voir Annexe 3 : Détecteurs
homologués EN54-20 pour les configurations agréées.
Courbes
Il existe des courbes à 45 ou 90 degrés. Pour les courbes à 90°, il est
très important que la courbure soit douce afin d'empêcher des pertes
de pression inacceptables et l'allongement des temps de réponse de
trous situés au-delà de la courbe.
Pièce-T
On peut utiliser un raccord en T sur des tubes pour produire 2
branches. Il est recommandé que le nombre total de trous dans le
système de tubes ainsi obtenu ne dépasse pas le nombre de trous
prévus pour un modèle à un seul tube. Par exemple, si un tube de 100
m peut comporter 18 trous, 2 branches peuvent être percées de 9
trous chacune. Il est important que les branches soient équilibrées,
autrement dit, qu'elles aient sensiblement la même longueur et le même
nombre/taille de trous). Pour plus de détails, se référer aux données
concernant la longueur de tube maximum/taille des trous du tableau 6
et à l'exemple de pièce-T fourni plus loin dans ce guide.
Évacuation
Dans la plupart des installations, l'évacuation reste ouverte mais il
s'avère parfois nécessaire de raccorder un tube à l'orifice
d'évacuation pour éloigner les fumées du lieu où se trouve l'unité : pour
réduire le bruit, le risque d'interférence/d'obstruction délibérée par
exemple, améliorer la protection environnementale, etc.
On utilisera dans ce cas un tube de même nature que celui utilisé pour
les essais en limitant sa longueur à 10 m maximum pour ne pas trop
affecter l'écoulement d'air. L'orifice de sortie du tube d'évacuation sera
disposé de sorte à minimiser le risque de colmatage accidentel ou
délibéré.
BOUCHON D'EXTRÉMITÉ
Installation du modèle A320E
Lorsque l'unité à 2 voies, A320E, est utilisée, il est important d'équilibrer
l'écoulement d'air entre les deux tubes pour ne pas affecter les
réponses des deux détecteurs.
2
