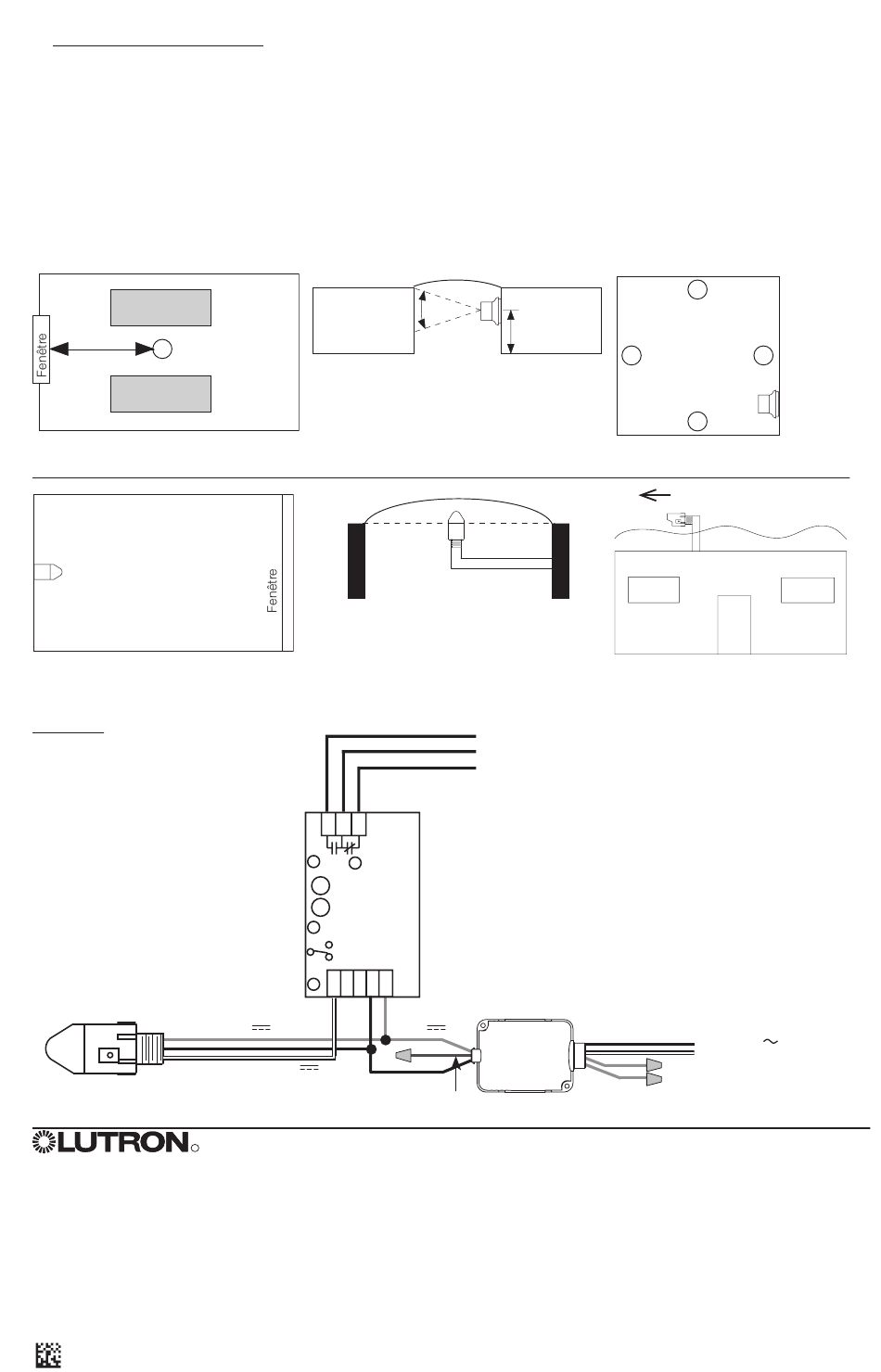

MONTAGE ET INSTALLATION
• GRX-CESI : Installer dans un trou de 9,5 mm (3/8 po) utilisant le doublage d'envers adhésif (incl.).
Installer au plafond : de 6 à 8 pieds de la fenêtre, localisée au centre.
Montage réflexion murale : Faisant face au mur réfléchi, non aligné avec aucun éclairage intérieur.
Montage avec appliques murales : Monter à la même hauteur que l'applique murale, mais non directement en ligne.
• GRX-CESO : Monter dans un conduit standard ou entrée défonçable de 13 mm (1/2 po). Monter à l'horizontal,
face au nord, avec la portion avec couvert sur le dessus.
• GRX-CESA : Monter dans un conduit standard ou entrée défonçable de 13 mm (1/2 po) à l'opposé de la verrière.
• GRX-CESS : Monter dans un conduit standard ou entrée défonçable de 13 mm (1/2 po) près du centre de puits
de lumière, éloigné d'au moins 305 mm (12 po) des côtés. Monter au vertical, face vers le haut, le haut du détecteur
égal avec le haut de la courbe de puits de lumière.
Appareil
d'éclairage
1,8 – 2,4 m
Détecteur
6 – 8 pieds
Appareil
d'éclairage
Montage du GRX-CESI :
Montage au plafond
Détecteur
Montage du GRX-CESA
CÂBLAGE
Détecteur (typique)
Rouge (24 V
Jaune (signal 0 - 10 V
R
Siège Social International
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036
TÉL +1-610-282-3800
TÉLÉC +1-610-282-1243
Internet : www.lutron.com
Courriel : product@lutron.com
Lutron Electronics Co., Inc.
Réalisé et imprimé aux
États-Unis d'Amérique
P/N 031-289 Rev. A 08.24.09
Montage du GRX-CESI :
Montage mural réfléchi
Montage du GRX-CESS
6 7 8
Off LED
Off Setting Knob
On Setting Knob
On LED
ON
SENSOR DELAY
OFF
1 2 3 4 5
)
Noir
)
Noir (commun)
GARANTIE LIMITÉE
Lutron, à son choix, réparera ou remplacera tout équipement jugé défectueux quant aux matériaux ou à la fabrication
jusqu'à un an suivant la date d'achat. Pour bénéficier du service de garantie, retourner l'unité au détaillant ou à Lutron
au 7200 Suter Rd., Coopersburg, PA 18036-1299, par lettre postale affranchie.
Cette garantie tient lieu et remplace toute autre garantie expresse et la garantie tacite de qualité marchande
est limitée à une durée d'un an suivant l'achat. Cette garantie ne couvre pas les frais d'installation, de retrait ou
de réinstallation, ni les dommages résultant d'un mauvais usage, d'abus, d'un mauvais câblage ou installation
ou de réparation inadéquate. Cette garantie ne couvre pas les dommages accidentels ou de conséquences.
La responsabilité de Lutron quant à toute réclamation pour dommages provenant de, ou liés à la fabrication,
la vente, l'installation, la livraison ou l'usage ne devra en aucun cas excéder le prix d'achat de l'unité.
Cette garantie vous accorde des droits légaux précis et il se peut que vous ayez aussi d'autres droits, selon
les provinces. Certaines juridictions ne permettent pas de limiter la durée de la garantie implicite, alors la limite
ci-dessus peut ne pas vous concerner. Certaines juridictions ne permettent pas de limiter ou d'exclure
les dommages indirects ou consécutifs, la limite ou exclusion ci-dessus peut donc ne pas vous concerner.
Lutron et le sunburst logo sont des marques enregistrées déposées de Lutron Electronics Co., Inc. © 2009.
Détecteur
60˚
457 mm
(18 po)
Détecteur
Conduit 13 mm
(1/2 po)
Contact N.O.
Commun
Contact N.F.
• Lorsqu'il y a interfaçage avec le système
Contrôleur
GRX-LC8
• Lorsque la DEL On ou Off est allumée,
Rouge
Bloc
(24 V
)
d'alimentation
PP-120H,
PP-277H,
ou PP-UNVH*
Bleu (avec capuchon)
Applique
Murale
Montage du GRX-CESI :
Montage avec Applique Murale
Nord
Détecteur
Limite des neiges
Conduit 13 mm
(1/2 po)
Montage du GRX-CESO
Au système de contrôle d'éclairage Lutron
PELV (Classe 2 : USA) seulement
Aucune Tension de Ligne
Remarques
Lutron, le contact N.F. allume les lumières
on (contact fermé, ferme) lorsque les
niveaux de lumière du jour sont bas,
et éteint les lumières off (contact fermé,
s'ouvre) lorsque les niveaux de lumières
du jour sont hauts.
le niveau d'éclairage est au-dessus
du réglage du bouton respectif.
Noir (120 V
Blanc (neutre)
Rouge (avec capuchon)
Rouge (avec capuchon)
*Vérifier la disponibilité avec Lutron
Détecteur
)
