Les composants de l'adaptateur

SAR

Les cartes sont construites autour d'un SAR hautement intégré d'IDT. Il
couvre l'interface PCI et une partie de la couche AAL du modèle ATM.
La carte fonctionnant en bus Master, prend le contrôle du bus PCI pour
transférer par accès direct mémoire (DMA), les données en provenance ou
à destination du réseau.

EEPROM

C'est la mémoire non volatile contenant les paramètres de configuration
concernant la carte.
Mémoire
Une mémoire rapide de 128 Ko permet de supporter 4096 connexions
simultanément, ce qui est plus que suffisant pour n'importe quelle
application.
Connecteurs réseaux
PROATM-25 et PROATM-155 :
Le connecteur de type téléphonique RJ45 est destiné aux câbles de type
paire torsadée 100 Ω blindée ou non blindée. Il ne nécessite aucun filtre
supplémentaire (fig. 3).
10
PROATM. Guide d'installation

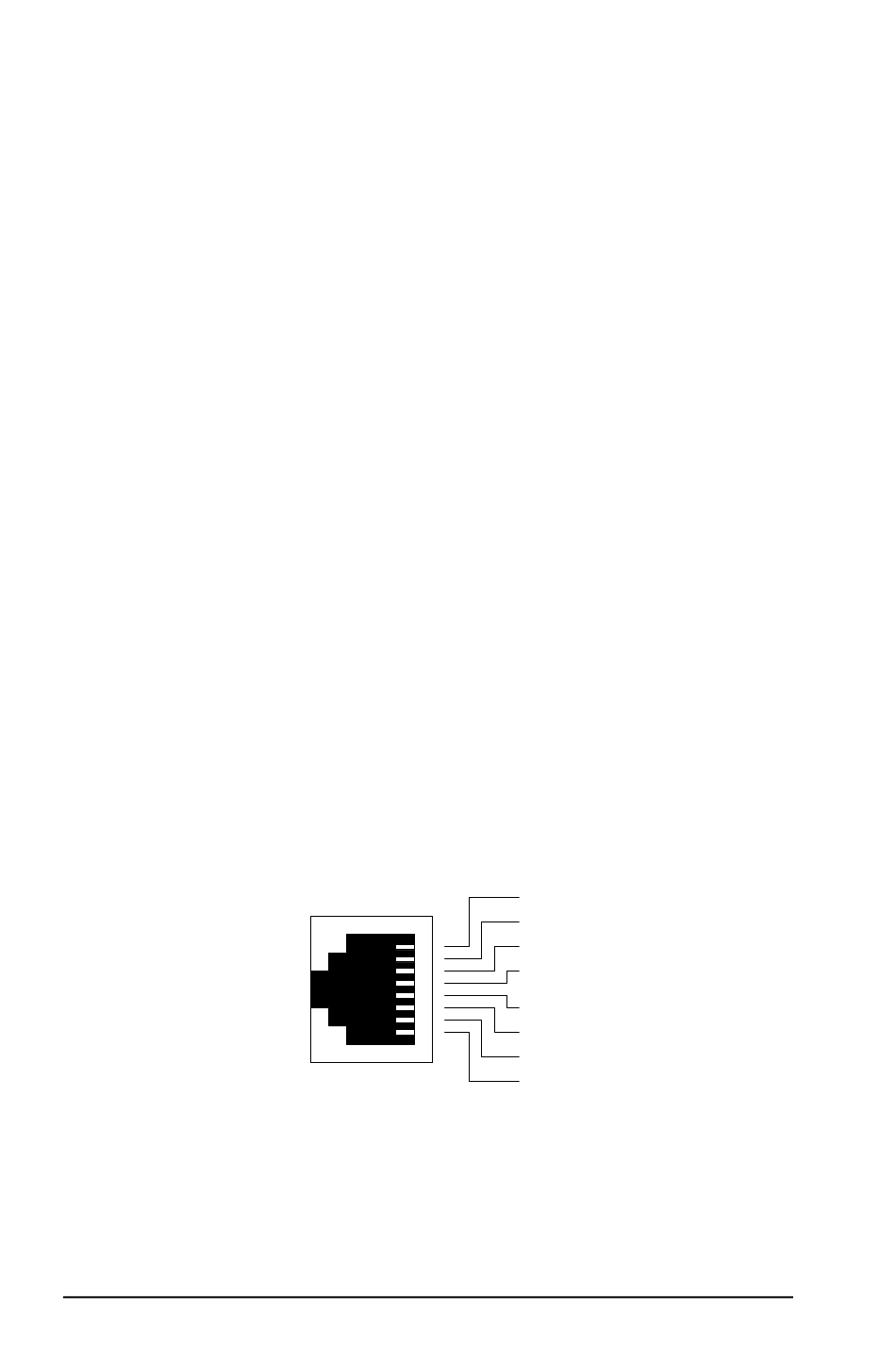

Figure 3 : Connecteur RJ45
1
TX+
2
TX-
3
NC
4
NC
5
NC
6
NC
7
RX+
8
RX-
