RACCORDEMENT ÉLECTRIQUE
3
3.2 Boîtier chambre simple
DANGER !
Les appareils utilisés en atmosphère explosible sont soumis à des spécifications de sécurité
supplémentaires ; consulter à ce sujet la documentation Ex.
L'illustration ci-après s'applique à la fois au modèle non-Ex ainsi qu'aux modèles Ex ia, Ex d et
Ex d ia.

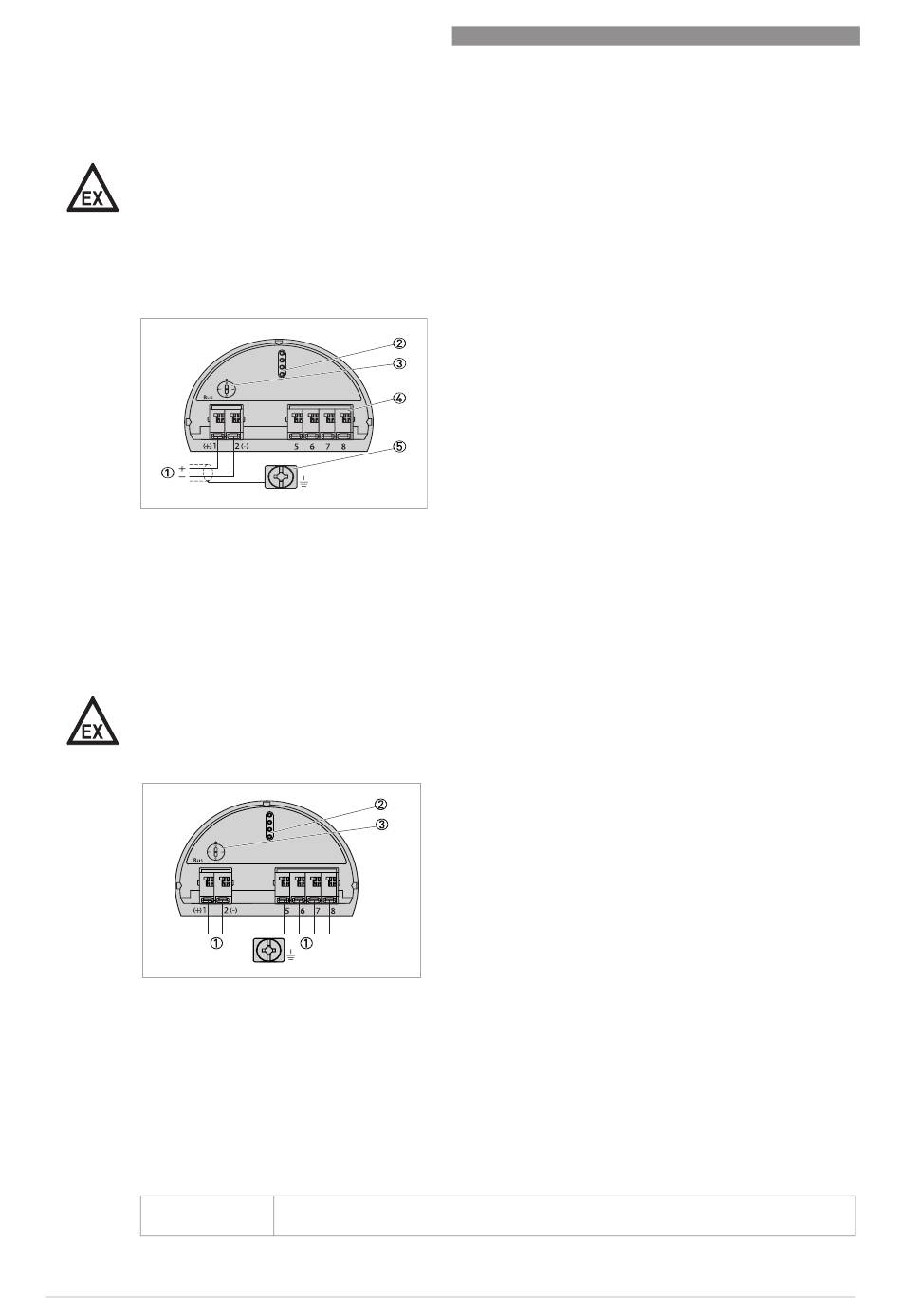

Figure 3-1: Boîtier électronique et compartiment de raccordement, boîtier à chambre simple
1 Alimentation / sortie signal
2 Broches de contact pour le module d'affichage et de réglage ou l'adaptateur d'interface
3 Commutateur de simulation (« 1 » = mode de déblocage de la simulation)
4 Pour le module d'affichage et de réglage externe
5 Borne de mise à la terre pour le raccordement du blindage du câble
3.3 Boîtier chambre double
DANGER !
Les appareils utilisés en atmosphère explosible sont soumis à des spécifications de sécurité
supplémentaires ; consulter à ce sujet la documentation Ex.
Figure 3-2: Compartiment électronique boîtier à chambre double
1 Raccordement interne au boîtier de raccordement.
2 Broches de contact pour le module d'affichage et de réglage ou l'adaptateur d'interface
3 Commutateur de simulation (« 1 » = mode de déblocage de la simulation)
3.4 Mise en service
Les options de menu et paramètres suivants ont été ajoutés pour les convertisseurs ayant une
électronique Foundation Fieldbus :
Infos - ID appareil
6
Dans cette option de menu, le numéro d'identification de l'appareil dans un système
Foundation Fieldbus s'affiche.
www.krohne.com
SÉRIE OPTIBAR5060/7060
09/2015 - 4004641201 - AD OPTIBAR FOUINDATION
