Sommaire des Matières pour Dostmann HUMIDCheck
- Page 1 Humidimètre Manuel d’utilisation...
- Page 2 La méthode de mesure capacitive permet de mesurer l'humidité du béton, du bois, de la chape et de nombreux autres matériaux sans les endommager ou les détruire. Caractéristiques techniques Affiche rapidement la teneur en humidité des matériaux. Profondeur de pénétration env. 20-40mm. ...
- Page 3 Type de capteur : sphéroïde métallique 0 - 100 Gamme de mesure Résolution maximale : Batterie : Batterie 9V Dimensions : 180 mm 45mm 35mm Poids : 180g Description de la face avant...
- Page 4 Capteur/bille étalon...

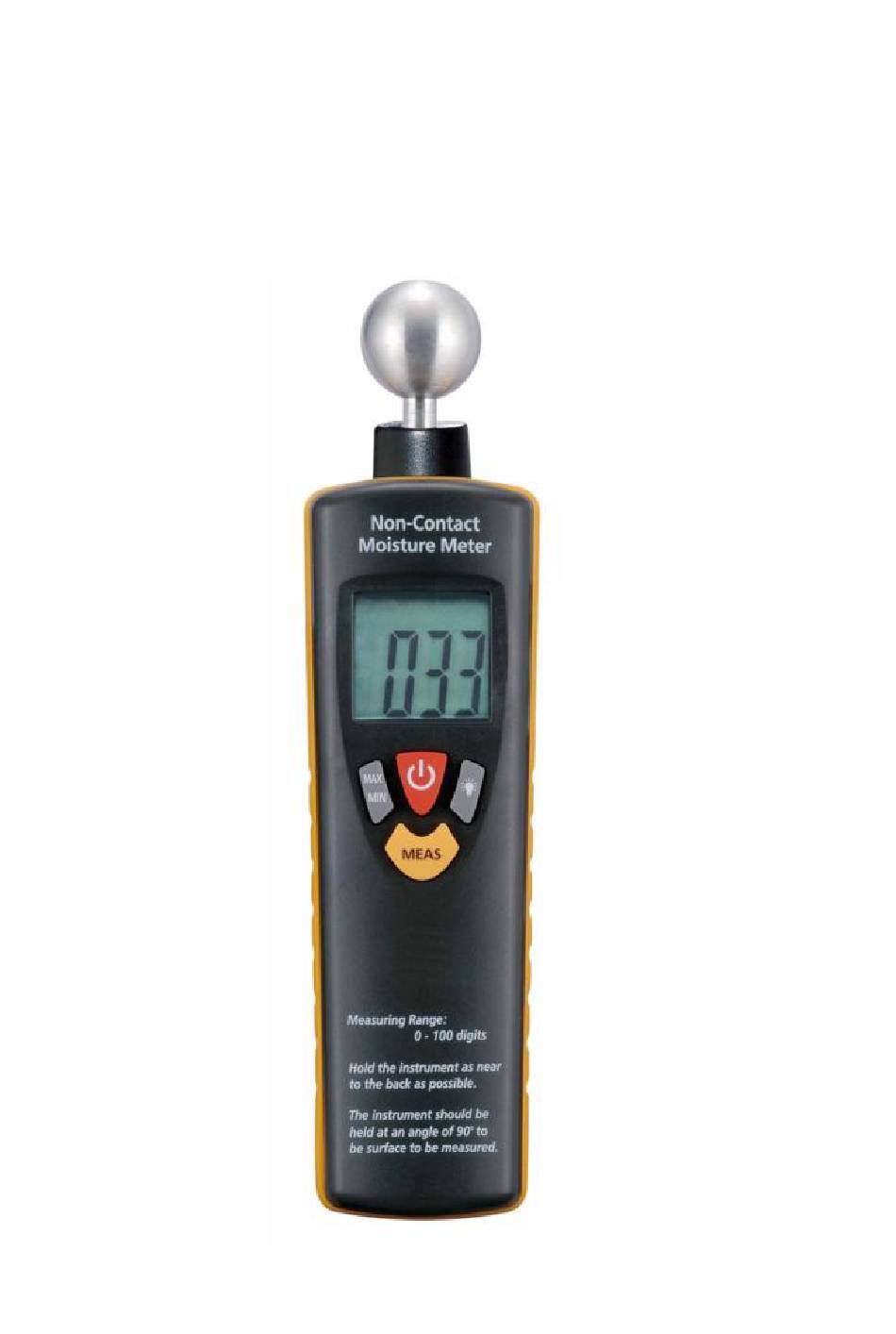

- Page 5 Touche MAX/MIN Ecran LCD Touche d alimentation Touche de r tro- clairage Touche MEAS Couvercle du compartiment de batterie Fonctions des touches Touche d’alimentation Met l‟appareil sous ou hors tension. Touche MEAS L‟appareil commence à mesurer dès que vous appuyez sur la touche MEAS Lorsque vous relâchez touche,...
- Page 6 de mesure actuelle reste figée à l‟écran Touche MAX/MIN Pendant l‟exécution des mesures, appuyez sur la touche MAX/MIN. L‟icône 'MAX' apparaît alors sur l'écran LCD. L‟instrument de mesure commence à mesurer la valeur maximale. Lorsque vous appuyez une nouvelle fois sur cette même touche, l'icône „MIN‟ apparaît sur l'écran LCD et l‟appareil commence à...
- Page 7 (angles). La présence de métal dans les matériaux de construction peut entraîner des mesures inexactes. Les informations suivantes sont données à titre indicatif. L'instrument est un indicateur permettant une mesure rapide. Matériaux de construction : Plâtre 0..35 36..60 demi-sec 61..100 humide Ciment 0..25 26..50...
- Page 8 Tableau de conversion Affichage Plâtre(minéral) Chape Ciment Bois 10,00 12,00 0,25 15,00 0,30 2,50 17,00 0,40 2,65 20,00 0,65 2,85 1,00 3,20 1,40 3,55 1,70 4,00 1,90 4,30 2,05 4,70 2,20 5,10 2,35 5,45 2,50 5,75 2,65 6,10 Les données sont approximatives. Les données concernant les matériaux de construction peuvent différer selon le fabricant.
- Page 9 Remplacement de la batterie Veuillez remplacer la batterie, lorsque l‟icône „ ” apparaît sur l‟écran LCD. Ouvrez le compartiment de la batterie et remplacez la batterie faible par une neuve.
- Page 10 Moisture Meter Instruction Manual...
- Page 12 The NON-Contact Moisture Meter is an electronic dampness indicator with a measuring process...
- Page 13 working on the principle of high frequency measurement. The instrument is used for non-destructively tracing dampness in building materials of all kinds as well as for detecting damp distribution in walls, ceilings and floors. It is particularly suitable for pre-testing the readiness of building materials covering...
- Page 14 Sensor Type : metal spheroid 0 to 100 Measuring Range Max Resolution: Battery : 9V battery Dimensions : 180 mm 45mm 35mm Weight: 180g Adjustment The instrument is calibrated fully electronically and readjustment is not necessary. Safety remarks These is a risk of injury if the metal ball comes into contact with live parts.
- Page 15 Metal Ball...
- Page 16 MAX/MIN Button LCD Display Power ON/OFF Button Backlight Button MEAS Button Battery Cover Button Function Power Button Turn the meter power ON or OFF. MEAS Button Press the MEAS button, the instrument will start measuring. Release this button the HOLD icon will appear on the LCD indicating that the current reading is being held.
- Page 17 MAX/MIN Button When taking measurements, press MAX/MIN Button, the „MAX‟ icon will appear on LCD display and the meter will begin keeping track of MAX value. Press the button again, „MIN‟ icon will appear on LCD display and the meter will begin keeping track of MIN value.
- Page 18 In corners or recessed areas a distance of ca.8-10 cm form the edge/recess must be maintained. If there is any metal in substructure(constructional steel,channels, pipes,plaster rails,etc.) and with normal coverings, the display jumps to ca. 50 digits for otherwise dry surroundings. It is only possible to reach a conclusion about the absolute dampness in wt-% or the dampness in CM-% if the normal drying out process has taken place(e.g not...
- Page 19 All information and tables in these operating instructions concerning permissible common dampness conditions in practice as well as the general definition of terms are taken from the technical literature. The manufacturer of the instrument can thus not give any guarantee for the correctness of this information.The conclusions to be drawn from the result of measurements by each user depend upon the individual circumstances and his experience gained from professional practice.
- Page 20 Converting table Gypsum(mineral) Screed/Cement Wood 10,00 12,00 0,25 15,00 0,30 2,50 17,00 0,40 2,65 20,00 0,65 2,85 1,00 3,20 1,40 3,55 1,70 4,00 1,90 4,30 2,05 4,70 2,20 5,10 2,35 5,45 2,50 5,75 2,65 6,10 This information is a roughly indication. For wood the results are determinated by pine tree.
- Page 21 Battery replacement If the icon “ ” appears on the LCD display, it indicates that the battery should be replaced. Open the battery case and replace the exhausted battery with new battery.
