Sommaire des Matières pour Handöl 51

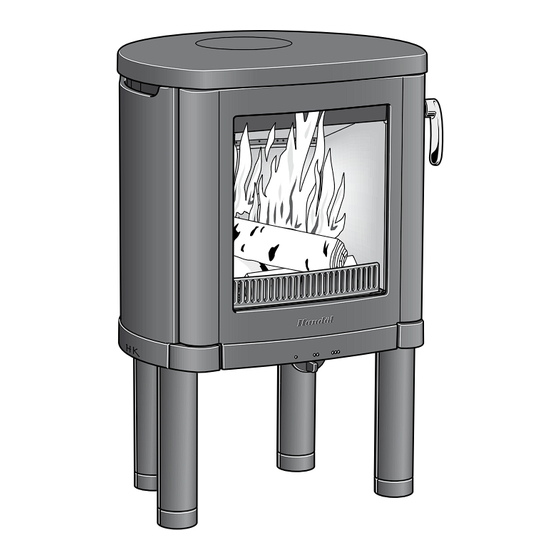

- Page 1 Instructions d’INSTALLATION 51 52 52T 53 54 54T ...
- Page 2 Déclaration de conformité CE Certifierad Produit visé par la présente déclaration Type de produit Poêle à combustion fixe Désignation type Handöl 50-series Type selon norme SS-EN 13240 Usage prévu Chauffage d'habitations Combustible Bûches de bois Conditions spéciales Néant Fabricant Certifikat nr NIBE AB/NIBE Brasvärme 22 03 16 Adresse...
-
Page 3: Table Des Matières
CHER PROPRIÉTAIRE DE POÊLE HANDÖL, Bienvenue dans la famille Handöl ! Nous espérons que votre poêle vous donnera entière satisfaction. Votre choix témoigne d’un grand souci de la qualité et de l’esthétique. Votre nouveau poêle Handöl est doté d’un design intemporel qui sera apprécié pendant toute sa longue durée de vie. -
Page 4: Généralités
Généralités Structure portante Ce manuel contient Assurez-vous que les poutres en bois peuvent supporter le poids des instructions du poêle et de la cheminée. Le poêle et la cheminée s’installent sur l’assemblage et en général sans problème dans une habitation unifamiliale l’installation de la série lorsque leur poids ne dépasse pas 400 kg. -
Page 5: Distances D'installation Par Rapport Aux Murs Et Au Plafond
Distances d’installation par rapport aux murs et au plafond H51, H52 et H52T Installer le poêle sur une plaque de fond Brännbart tak Plafond inflammable et vérifier que les distances d’installation mentionnées dans les schémas sont respectées. Prévoir une distance minimale de 1 mètre entre l’ouverture du poêle et les éléments inflammables du bâtiment ou du décor. - Page 6 Distances d’installation par rapport aux murs et au plafond H53, H54 et H54T Brännbart tak Plafond inflammable Installer le poêle sur une plaque de fond et vérifier que les distances d’installation mentionnées dans les schémas sont respectées. Prévoir une distance minimale de 1 mètre entre l’ouverture du poêle et les éléments inflammables du bâtiment ou du décor.
-
Page 7: D´emontage Des Éléments Libres
Démontage des éléments libres Grille de retenue Soulever la grille de retenue vers le haut pour éliminer le dépôt de cendre dans la rainure de guidage de la grille-corbeille. Remettre ensuite la grille de retenue en place. Intérieur du foyer Pour brosser l’intérieur du foyer, retirer le déflecteur de fumée après avoir démonté... - Page 8 Grille-corbeille La grille-corbeille peut être dégagée après avoir retiré le parement intérieur. Poignée fixe ou amovible Le poêle est fourni avec la poignée montée. Pour la rendre amovible, remplacer la vis du loquet par la vis plus courte.
-
Page 9: Arrivée D'air
Arrivée d’air L’air de combustion peut venir directement par une gaine connectée à l’extérieur. Il peut également venir de manière indirecte via un évent pratiqué dans le mur extérieur de la pièce où est installé le poêle. La combustion consomme environ 25 m³ d’air par heure. Ci-contre, à... -
Page 10: Réglage Et Raccordement H51
Réglage et raccordement Handöl 51 Préparatifs pour raccordement par l’arrière À la livraison, le poêle est préparé pour être raccordé par le haut. Lorsque le poêle est raccordé par l’arrière, il suffit d’intervertir le couvercle et le connecteur. • Démonter le parement comme expliqué précédemment, voir page 39. -
Page 11: Réglage Et Raccordement H54/H54T
Réglage et raccordement Handöl 52 / 52T Préparatifs pour raccordement par l’arrière À la livraison, le poêle est préparé pour être raccordé par le haut. Lorsque le poêle est raccordé par l’arrière, il suffit d’intervertir le couvercle et le connecteur. •... - Page 12 Installation de la pierre ollaire Handöl 52T Manipuler la pierre ollaire avec précau- tion: les arêtes sont fragiles. Pour net- toyer facilement la pierre ollaire, utiliser un chiffon et de l’acétone. • Retirer la plaque supérieure. • Orienter la rainure décorative vers le bas, pour que le côté...
- Page 13 Réglage et raccordement Handöl 53 Préparatifs pour raccordement par l’arrière À la livraison, le poêle est préparé pour être raccordé par le haut. Lorsque le poêle est raccordé par l’arrière, il suffit d’intervertir le couvercle et le connecteur. • Démonter le parement comme expliqué précédemment, voir page 39. •...
- Page 14 Réglage et raccordement Handöl 54 / 54T Préparatifs pour raccordement par l’arrière H54 À la livraison, le poêle est préparé pour être raccordé par le haut. Lorsque le poêle est raccordé par l’arrière, il suffit d’intervertir le couvercle et le connecteur. •...
- Page 15 Réglage du poêle Positionner le poêle sur la plaque La dégager en suivant le mouvement Régler la hauteur des pieds de de sol. Dévisser la plaque de illustré par les flèches. manière à assurer l’horizontalité du recouvrement. poêle. Remettre la plaque supérieure en place.
-
Page 16: Raccordement À La Cheminée
Raccordement à la cheminée Une fois le poêle réglé et positionné en respec- tant les distances d’installation, le raccorder à la cheminée. Choisir une des solutions suivantes. Raccordement par le haut à une gaine en acier Emboîter le raccord sur le poêle et poursuivre le raccordement à...
