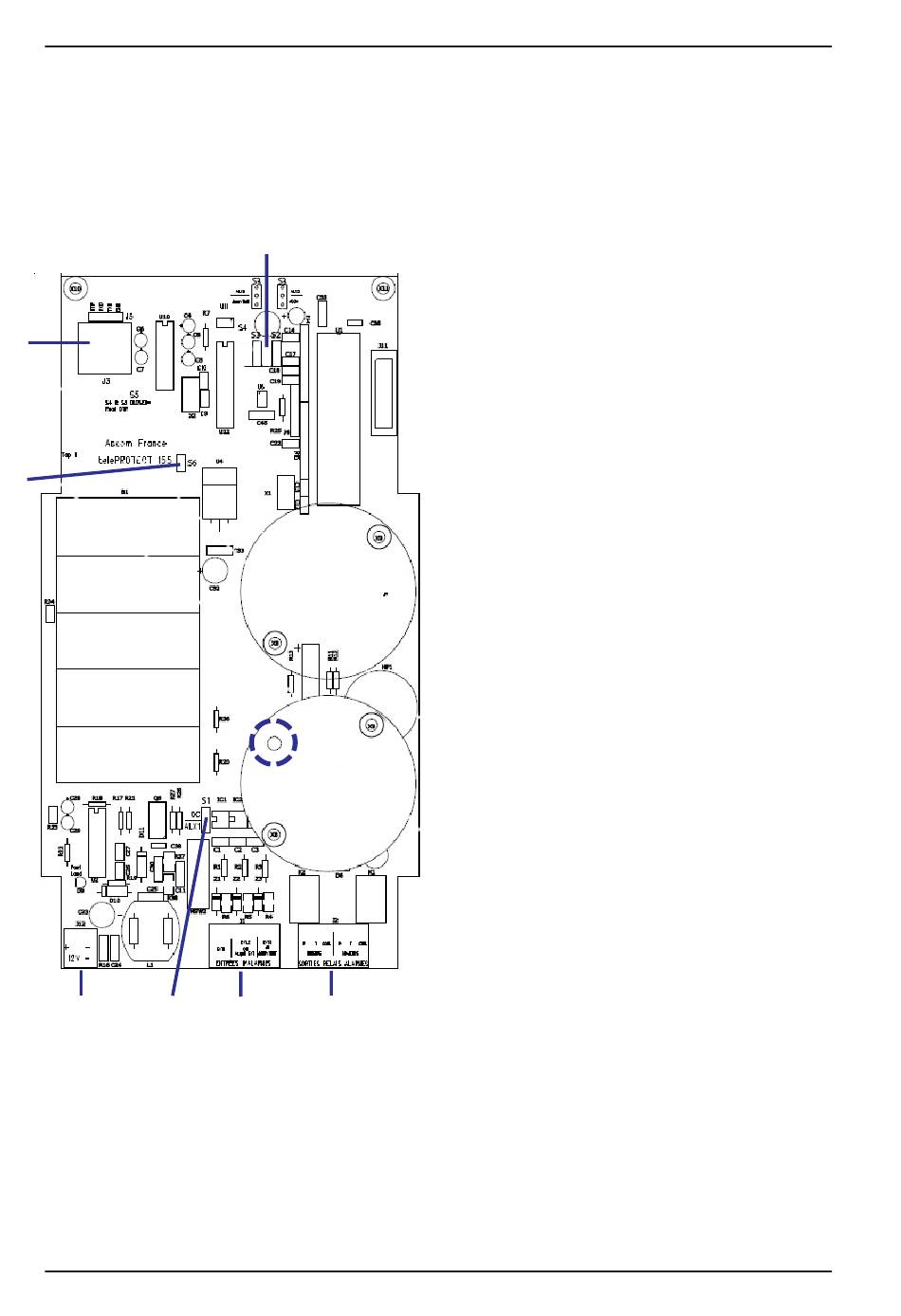

3. Implantation du récepteur d'alarme telePROTECT155
J3
S6
J12
S1
S3 ; S2
Bouton de
programmation
situé à l'arrière
J1
J2
Description des cavaliers et points de
raccordement
J1 : Branchement des Entrées d'Alarmes Exterieures
(Bornier à vis 6 points)
J2 : Branchement des Sorties de relais Mineures et
Majeures (Bornier à vis 6 points)
J3 : Connecteur RJ45 pour la connexion en liaison Sé-
rie vers un ordinateur pour l'utilisation du logiciel WinCall
telePROTECT155
J12: Branchement de l'alimentation 12Volts externe
(bornier à vis 2 points, attention au sens de polarité)
S1 : Cavalier définissant comment est utilisé l'entrée 1
du module (EXT1) ;
soit en contact d'alarme externe
soit en détection d'ouverture capot
S2 : Cavalier définissant comment est utilisé l'entrée 2
du module (EXT2) ;
soit en contact d'alarme externe
soit en Entrée d'Acquit Externe
S3 : Cavalier définissant comment est utilisé l'entrée 3
du module (EXT3) ;
soit en contact d'alarme externe
soit en Entrée Jour /Nuit
S6 : Cavalier pour la mise en service de la batterie
interne de sauvegarde
NOTE: Le bouton de programmation est situé à l'ar-
rière du module mini-récepteur U981. Il est accessible
en passant le doigt entre la carte principale et le circuit
du mini-récepteur U981.
6
ascom
U981AM3/telePROTECT155/revA/11.05.2009
