OPTIBAR DP 7060
3.10 Configuration de mesure pour mesure de débit
3.10.1 Dans des gaz et liquides à teneur en solides
• Intégrer les points de prélèvement de la pression au-dessus ou sur le côté de la ligne de
process.
• L'appareil doit être monté au-dessus du point de prélèvement choisi.

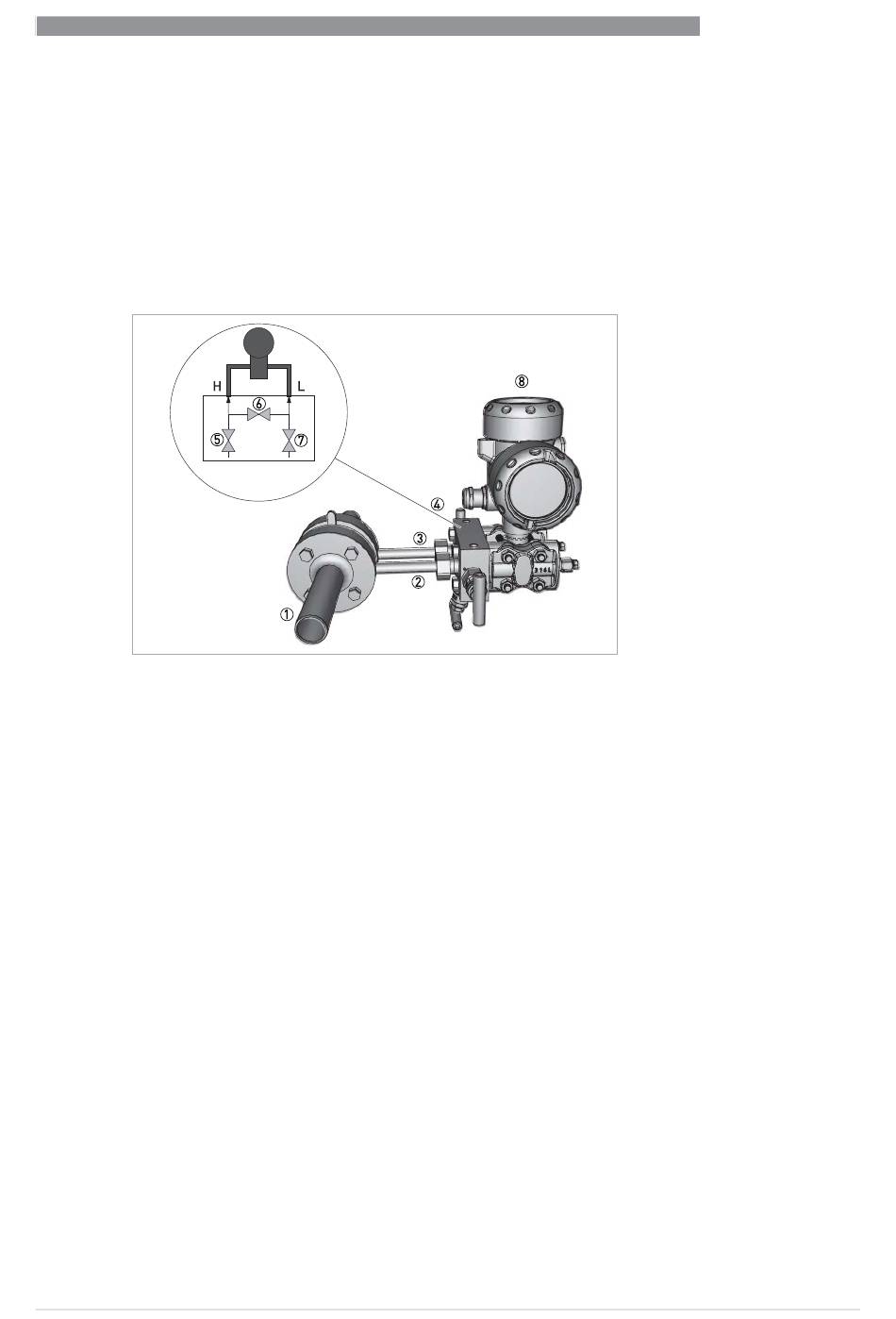

Figure 3-8: Exemple d'application
1 Conduite à élément primaire
2 Ligne basse-pression (L)
3 Ligne haute-pression (H)
4 Manifold 3 voies
5 Vanne d'arrêt
6 Vanne d'équilibrage
7 Vanne d'arrêt
8 Transmetteur de pression
