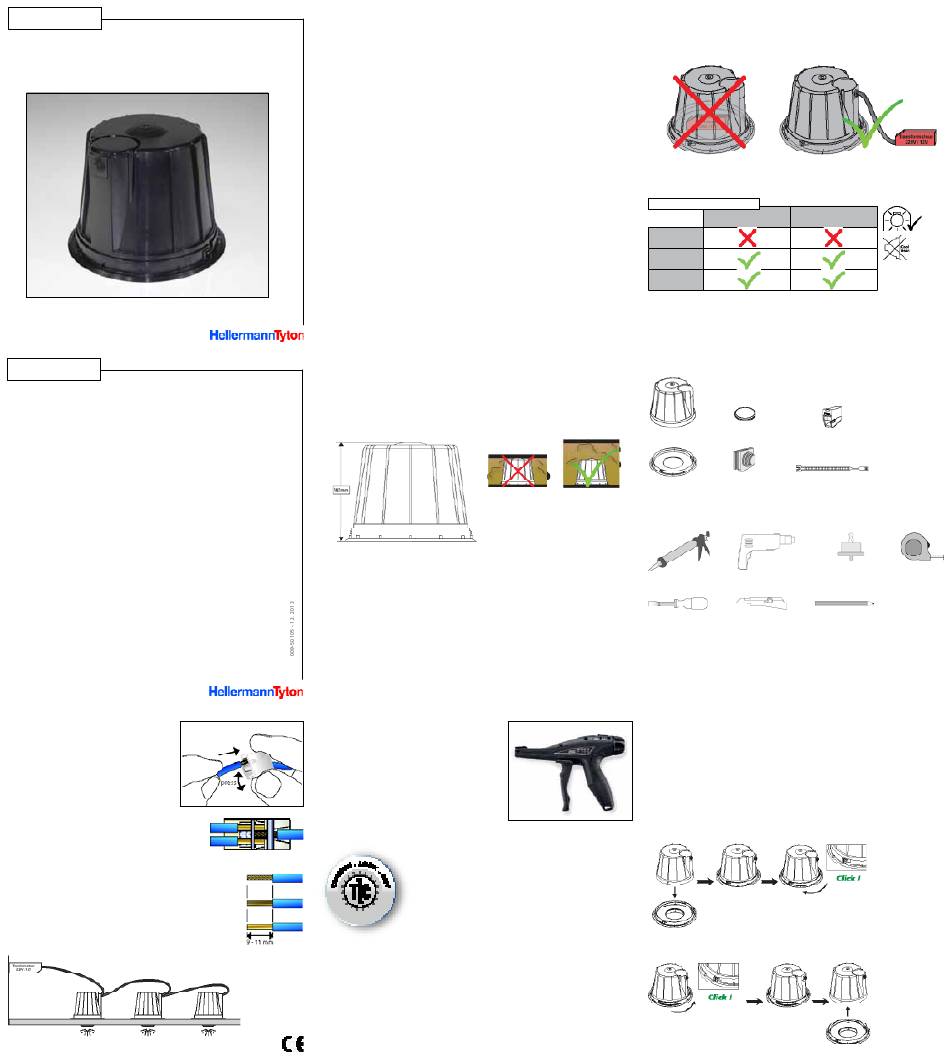

SpotClip - Box
Notice technique de montage
SpotClip - Box
Contact
HellermannTyton S.A.S.
2 rue des Hêtres
CS 80543
78197 TRAPPES Cedex
Tél. : + 33 (0)1 30 13 80 00
Fax. : + 33 (0)1 30 13 80 60
E-Mail : info@HellermannTyton.fr
Ou bien votre contact habituel HellermannTyton
En raison d'améliorations techniques, les spécifications peuvent être modifiées
sans avis préalable. - Version 2013
CoNNeCtIQues HelaCoN lux
Bornes de connexion sans vis idéales pour
connecter les fils rigides et souples en
même temps.
Dimensions des câbles
• Côté réseau : fils rigides de 0,75 à 2,5 mm
• Côté équipement : fils rigides ou souples de
0,5 à 2,5 mm
2
HelaCon Lux assure un branchement en série
INformatIoNs géNérales
SpotClip-Box est un nouveau produit destiné au montage des spots
encastrables dans les faux-plafonds. Son design est tout particulièrement
adapté aux applications « Bâtiment Basse Consommation » BBC.
Il a pour objectif de réduire au maximum les échanges thermiques entre la
pièce à éclairer et l'extérieur, tout en évitant le contact entre l'ampoule et les
matériaux isolants. Cela permet ainsi :
• d'augmenter la performance énergétique
• de réduire les risques d'incendie et de surchauffe
Le SpotClip-Box est compatible avec les alimentations 230V (GU10) ou 12V
(GU5.3).
CoNsIgNes de séCurIté
• Le matériau de l'isolation à proximité du SpotClip-Box doit impérativement
avoir une tenue au feu catégorie «M0 incombustible» ou équivalent. Il
convient de le vérifier précisément lors de l'utilisation du SpotClip-Box sur
une installation existante. Les isolants à base de matériaux écologiques
(bois, chanvre, paille...) sont à proscrire
• Lors du montage vérifier qu'il n'y ait pas de poussières susceptibles de
rentrer en contact avec l'ampoule. Nettoyer les abords du trou si nécessaire
• Un pare-vapeur peut être utilisé, mais celui-ci doit impérativement être ignifugé
La hauteur de l'ampoule ne doit pas dépasser 107 mm.
La hauteur du faux plafond doit être suffisamment grande pour accueillir un
SpotClip-Box ainsi que la couche nécessaire d'isolant qui va au dessus de celui-ci.
L'utilisation d'un SpotClip-Box, n'affranchit cependant pas de consulter les
notices de montage des spots. En cas de doute, faire appel à un professionnel.
Une mauvaise utilisation du SpotClip-Box et/ou le non respect des consignes de
sécurité peut entraîner des risques d'incendie.
Conserver la notice d'utilisation.
outIl de Pose maNuel eVo7
Pour assurer un serrage dynamométrique précis,
et une coupe automatique, dès que la tension
requise est atteinte, vous pouvez utiliser notre
EVO7 (110-70129).
2
La technologie brevetée TLC garantit une productivité
accrue :
• Réduction significative de l'effort à appliquer
• Serrage et coupe du collier sans vibration ni heurt
• Obtention d'une coupe propre et à ras
• Permet d'éviter les risques de TMS (Troubles Musculo-
Squelettiques)
Le SpotClip-Box est conçu uniquement pour être installé au dessus des
spots encastrables. Il n'est pas fait pour protéger les convertisseurs ou les
transformateurs qui doivent être placés à l'extérieur du SpotClip-Box et de
préférence dans une zone où ils ne surchaufferont pas.
Puissance et type d'ampoule compatible avec une isolation en rouleau ou
projetée :
Compatibilité ampoule/isolant
Isolation en rouleau Isolation projetée
Halogène
led
fluorescent
Merci de vérifier les règles locales d'installation des spots encastrés.
Pour le marché français se référer aux normes :
NF C 15-100
NF EN 60598-1
NF EN 60598-2-2
Inventaire du kit
Cloche x1 Couvercle x1
Helacon HeCl x2
(148-90023)
socle x1
Passe-fil x1 Collier Q30r x1
(109-00097)
Inventaire des outils nécessaires
Pistolet à silicone Perçeuse
tournevis Cutter
Montage
Une partie du montage doit se faire par le dessus du faux-plafond. Il faut donc :
• soit y avoir accès
• soit le faire avant de fixer la plaque de faux-plafond
INstallatIoN raPIde, eN seulemeNt 1 ClICk !
désINstallatIoN faCIle, eN seulemeNt 1 ClICk !
Grâce à son système ingénieux de baïonnette la cloche du SpotClip-Box se
fixe et se retire du socle en un rien de temps et sans aucun outil.
Si nécessaire, toute réparation ou toute modification du système
d'éclairage à l'intérieur du SpotClip-Box est possible et facilement
réalisable.
Installation
désinstallation
scie cloche mètre
Crayon
