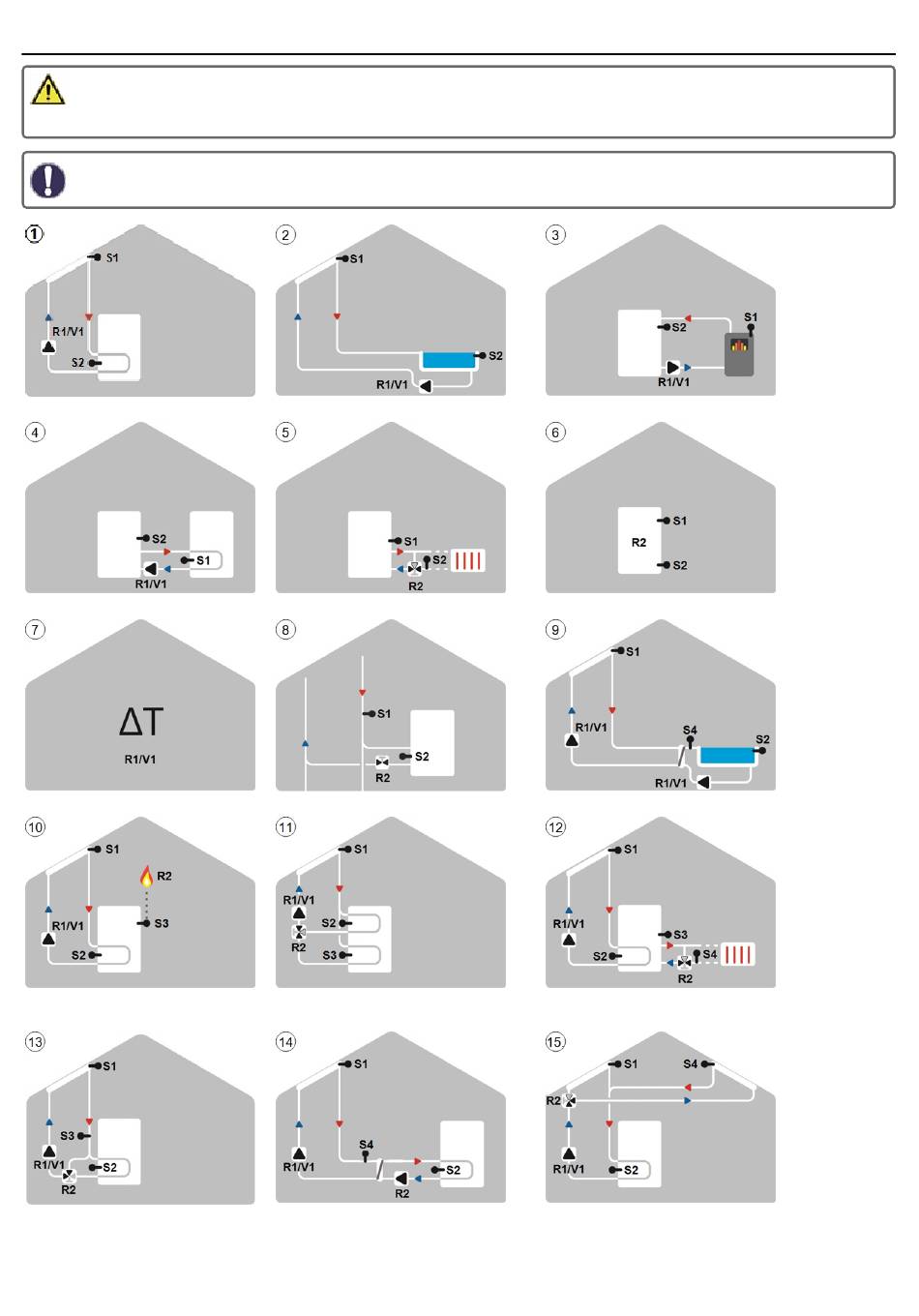

Configurations hydrauliques

Les schémas présentés indiquent seulement les possibilités de pilotage avec le régulateur et ne prétendent aucunement d'être complets. Le régulateur ne rem-
place aucunement d'autres dispositifs de sécurité. En fonction de l'application projetée il faudra inclure d'autres composants tels que vannes d'arrêt, clapets anti-
retour et bondes d'évacuation.
Pour les vannes à 3 voies, le sens du débit à l'état excité (relais actif) est indiqué dans la version hydraulique utilisée.
Solaire avec ballon
Transvasement
DeltaT universel
Solaire avec thermostat (chauffage
auxiliaire)
Solaire avec bypass
Solaire avec piscine
Préchauffage chaudière bois
Vanne de fermeture
Solaire avec ballon 2 zônes
Solaire avec échangeur de chaleur
Chaudière bois avec ballon
Thermostat
Solaire avec piscine et échangeur de chaleur
Solaire avec circuit de chauffage
Solaire avec 2 capteurs
7
