4.4.3. Câblage

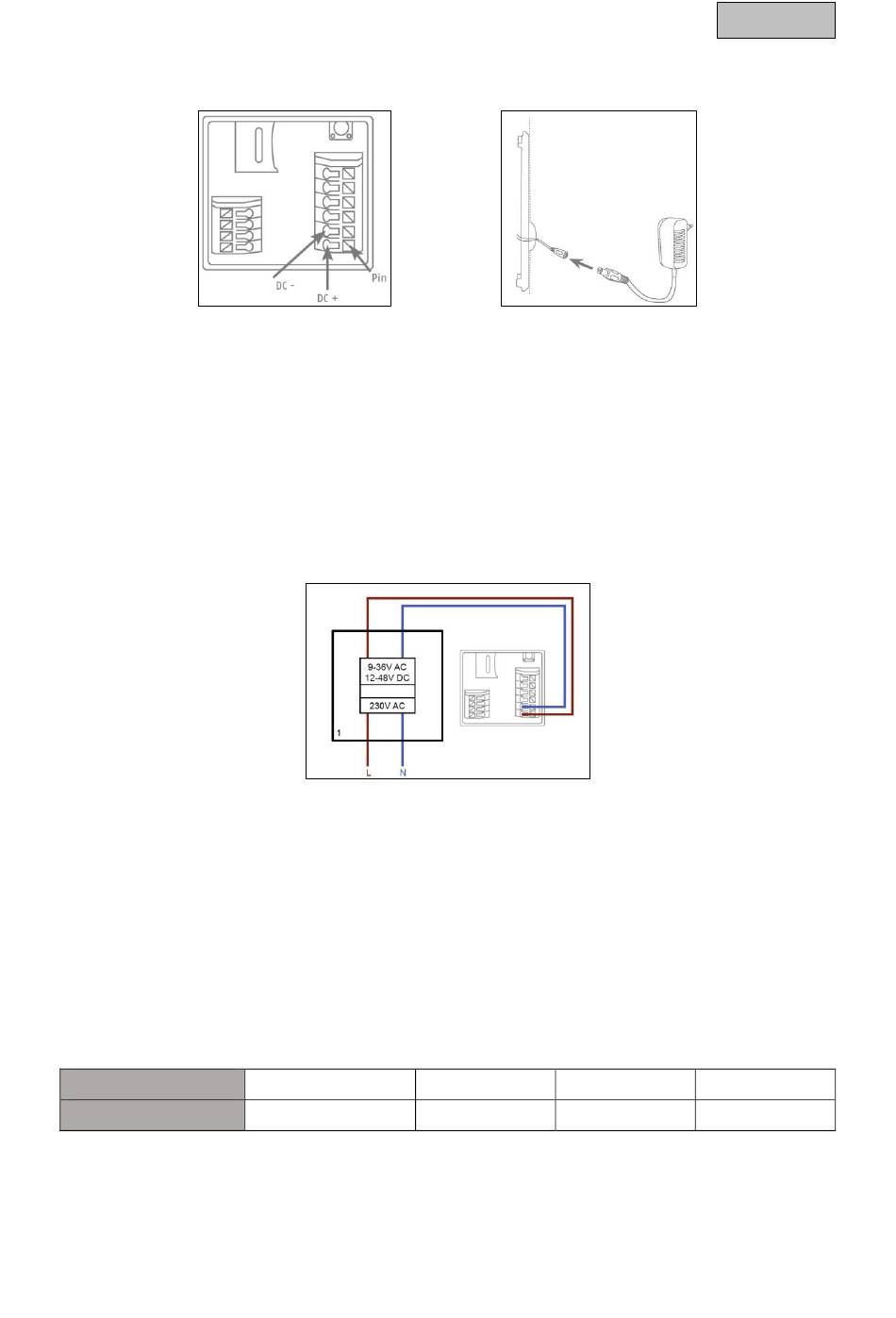

Si vous souhaitez utiliser l'interphone avec les matériaux fournis, raccordez pour l'alimentation
électrique les deux fils du câble de raccordement d'alimentation avec le bloc de raccordement.
Raccordez le câble rouge à CC+ et le câble noir à CC- en appuyant sur la broche correspondante et
en insérant le câble. Pour finir, branchez le bloc d'alimentation fourni au câble de raccordement
d'alimentation.
Si vous souhaitez utiliser le câblage existant d'une sonnette déjà existante, ou que vous souhaitez
raccorder l'interphone à un actionneur supplémentaire (par ex. ouvre-porte) ou à votre réseau LAN,
vous pouvez utiliser les schémas de connexion suivants comme aide.
Alimentation électrique via câblage existant
Pour une alimentation électrique via un câblage existant, vous avez au minimum besoin d'une paire de
conducteurs existante. Ils peuvent venir d'un bloc d'alimentation installé en supplément ou du
transformateur de sonnette (1). Vérifiez à l'aide d'un ampèremètre si la tension existante est suffisante
et raccordez-la au bloc de raccordement V-/V+. En cas de courant continu, veillez à ce que la polarité
soit correcte.
Veuillez noter que l'interphone de la porte nécessite une puissance de 4,8 watts pour un
fonctionnement fiable. En conséquence, l'alimentation existante ou le transformateur de sonnette, qui
sont utilisés, doivent pouvoir fournir un certain courant (ampère). Ceci est indépendant du type de
tension (courant alternatif ou continu). Vous trouverez ici un tableau avec l'intensité nécessaire pour
les différentes limites de tension.
Tension
Intensité
9 V 12 V
0,53 A 0,4 A
16
Français
36 V 48 V
0,13 A 0,1 A
