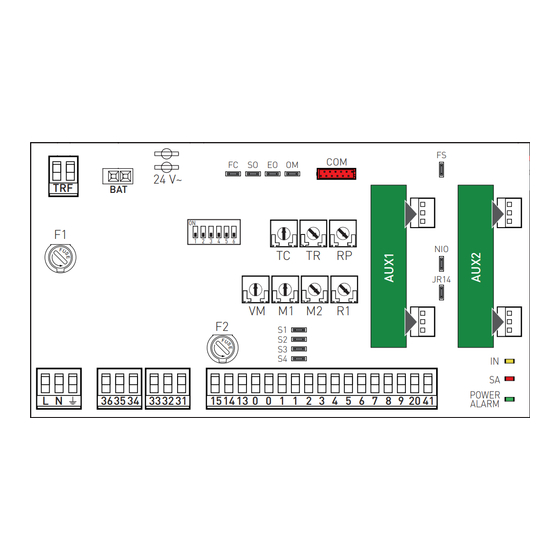

Ditec VIVAH
Manuel d'installation du tableau électronique pour automatismes
à un ou deux moteurs 24 V
Transformateur
BATKH
24 V~
TRF
BAT
F1
L N
3635 34 3332 31
24V
24V
Moteur 2
Moteur 1
Alimentation
FC
SO EO OM
ON
1
2 3 4 5 6
TC
TR
VM M1 M2
F2
S1
S2
S3
S4
1514 13 0 0 1 1 2 3 4 5 6 7 8 9 20 41
www.ditecentrematic.com
FS
COM
NIO
RP
JR14
R1
IP1776FR
GOL4
IN
SA
POWER
ALARM
Publicité
Table des Matières
Manuels Connexes pour entrematic Ditec VIVAH
Sommaire des Matières pour entrematic Ditec VIVAH
- Page 1 Ditec VIVAH IP1776FR Manuel d'installation du tableau électronique pour automatismes à un ou deux moteurs 24 V Transformateur BATKH SO EO OM 24 V~ GOL4 2 3 4 5 6 JR14 VM M1 M2 POWER 3635 34 3332 31 1514 13 0 0 1 1 2 3 4 5 6 7 8 9 20 41...
-
Page 2: Table Des Matières
Tous les droits relatifs à ce matériel sont la propriété exclusive d'Entrematic Group AB. Les contenus de cette publication ont été rédigés avec le plus grand soin, cependant Entrematic Group AB décline toute responsabilité en cas de dommages causés par d'éventuelles erreurs ou omissions présentes dans ce document. -
Page 3: Consignes Générales De Sécurité
1. Consignes générales de sécurité L'inobservation des informations contenues dans le présent manuel pour- rait entraîner des accidents personnels ou endommager l'appareil. Conserver les présentes instructions pour de futures consultations Le présent manuel d'installation s'adresse uniquement à un personnel qualifié. L’installation, les raccordements électriques et les réglages doivent être effectués selon les règles de la bonne technique et conformément aux normes en vigueur. -
Page 4: Déclaration De Conformité Ce
2. Déclaration CE de conformité Le constructeur Entrematic Group AB sis à Lodjursgatan 10, SE-261 44 Landskrona, Sweden déclare que le tableau électronique type Ditec VIVAH est conforme aux conditions des direc- tives CE suivantes : Directive EMC 2004/108/CE ;... -
Page 5: Commandes
4. Commandes Commande Fonction Description N.O. FERMETURE La fermeture permanente du contact habilite la ferme- ture automatique. AUTOMATIQUE N.O. OUVERTURE La fermeture du contact active la manœuvre d'ouverture. N.O. FERMETURE La fermeture du contact active la manœuvre de fermeture. N.O. PAS-A-PAS La fermeture du contact active une manœuvre séquen- tielle d'ouverture et de fermeture : ouverture-arrêt-... -
Page 6: Bourrelet De Sécurité Autocontrôlé
4.1 Bourrelet de sécurité autocontrôlé SOFA1-SOFA2 ou GOPAVRS Commande Fonction Description TEST DE Insérer le dispositif SOFA1-SOFA2 dans le logement des- SÉCURITÉ tiné aux cartes embrochables AUX1 ou AUX2. SOFA1-SOFA2 GOPAV Avec JR14=OFF, la borne 41 active un test du bourrelet de sécurité... -
Page 7: Sorties Et Accessoires
5. Sorties et accessoires Valeur / Sortie Description Accessoires Alimentation des accessoires. Sortie de l'alimentation des accessoires externes avec 24 V 0,5 A lampes d'état d'automatisme. REMARQUE : l'absorption maximale de 0,5 A correspond à la somme de toutes les bornes 1. Lampe état automatisme (proportionnelle). -
Page 8: Réglages
6. Réglages Trimmer Trimmer Description Réglage du temps de fermeture automatique. De 0 à 120 s (avec 1-2 fermé). Le comptage commence avec l'automatisme à l'arrêt pendant le temps pro- grammé par TC. MIN=0 s MAX=120 s Avec DIP2=OFF et après l’intervention d'une sécurité, le décompte démarre au relâchement de la sécurité... -
Page 9: Commutateurs
Commutateurs Description Fonctionnement cartes Pas-à-pas. Ouverture. embrochables. REMARQUE : règle aussi le DIP1 fonctionnement des cartes em- brochables raccordées à AUX1 et AUX2. Renouvellement du temps de 100% DIP2 fermeture automatique. État de l’automatisme à la mise Ouvert. Fermé. en marche. REMARQUE : si la fermeture Indique la façon dont le tableau automatique n'est pas utilisée,... -
Page 10: Signalisations
Signalisations VOYANT Allumé Flash clignotant Réception commande ou variation d'état d'un commutateur. Au moins un des contacts de sécurité est Échec du test de sécurité ouvert. (borne 41). Comptage des manœuvres réalisées (unique- ment à l'allumage du tableau électronique) : = 1 000 manœuvres = 1 0000 manœuvres PUISSANCE Présence de l'alimentation. -
Page 11: Raccordement Des Moteurs
Raccordement des moteurs Bornier tableau Bornier tableau électronique électronique Moteur Moteur OBBI3BH Noir Bleu OBBI3BH Bleu Noir ARCBH ARCBH Noir Bleu Bleu Noir ARC1BH ARC1BH CUBIC30H Noir Bleu CUBIC30H Bleu Noir CUBIC6H CUBIC6H Noir Bleu Bleu Noir CUBIC6HV CUBIC6HV LUXO3BH LUXO3BH LUXO4BH 31/34... -
Page 12: Mise En Marche
8. Mise en marche Les manœuvres relatives au point 4 s'effectuent sans sécurités. On ne peut régler les trimmers que lorsque l'automatisme est à l'arrêt. Après chaque allumage le tableau électronique reçoit un RESET et la première manœuvre est effectuée à vitesse réduite (acquisition de la position de l'automatisme), un vantail à la fois (d'abord le moteur M2 puis le moteur M1). -
Page 13: Recherche Des Défaillances
Recherche des défaillances Défauts Cause probable Action corrective L’automatisme Absence de l'alimentation. Vérifier que le tableau électronique est s'ouvre ou ne se referme (voyant POWER ALARM éteint). correctement alimenté. pas. Accessoires en court-circuit. Débrancher tous les accessoires des (voyant POWER ALARM éteint). bornes 0-1 (la tension de 24V= doit être présente) et les rebrancher un à... -
Page 14: Exemple D'application Des Automatismes À Un Moteur
10. Exemple d'application des automatismes à un moteur. Quand le tableau électronique est utilisé dans des applications pour automatismes à un vantail battant, pour portes basculantes ou pour portails 3635 34 3332 31 M1<MAX coulissants, il est possible d'effectuer les raccor- dements indiqués : 24V= (Fig. - Page 15 (Fig. 10.3) Utilisation avec fins de course d'arrêt. Régler OM=OFF et FC=OFF. Raccorder le moteur et les fins de course d'arrêt comme indiqué dans la figure : 3635 34 3332 31 M1<MAX • [A] fin de course d'arrêt en ouverture ; • [C] fin de course d'arrêt en fermeture. REMARQUE : on peut installer même un seul fin FC=OFF de course.
-
Page 16: Exemple D'application Des Portails À Battant À Deux Moteurs
11. Exemple d'application des portails à battant à deux moteurs Quand le tableau électronique est utilisé dans des applications pour automatismes à deux vantaux battants, il est possible d'effec- M1<MAX 3635 34 3332 31 tuer les raccordements indiqués : M2<MAX (Fig. - Page 17 (Fig. 11.3) Utilisation avec fins de course d'arrêt. Régler FC=OFF. M1<MAX 3635 34 3332 31 Raccorder les moteurs et les fins de course M2<MAX M1 M2 d'arrêt comme indiqué dans la figure : • [A] fin de course d'arrêt en ouverture ; • [C] fin de course d'arrêt en fermeture. FC=OFF 24V= 24V= REMARQUE : on peut installer même un seul fin de course pour chaque moteur.
- Page 18 12. Exemple d'application des portes basculantes à deux moteurs en parallèle Quand le tableau électronique est utilisé dans des applications pour automatismes pour M1<MAX portes basculantes à deux moteurs en paral- 3635 34 3332 31 lèle, il est possible d'effectuer les raccorde- ments indiqués : OM=OFF 24V=...
- Page 19 (Fig. 12.3) Utilisation avec les fins de course d'arrêt. 1N4007 Régler OM=OFF et FC=OFF. M1<MAX 3635 34 3332 31 Raccorder les moteurs et les fins de course d'arrêt comme indiqué dans la figure : FC=OFF • [A] fin de course d'arrêt en ouverture ; OM=OFF • [C] fin de course d'arrêt en fermeture. REMARQUE : on peut installer même un seul 24V= 24V=...
- Page 20 Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com...
