4. TRANSPORT ET STOCKAGE

Un transport inadéquat peut causer des dégâts.
 Ne pas jeter, ni laisser tomber l'appareil.
ATTENTION
Un stockage inadéquat peut causer des dégâts.
 Stocker l'appareil à l'abri des chocs.
 Stocker l'appareil dans un environnement propre et sec.
 Stocker l'appareil dans la plage de température indiquée.

5. MONTAGE ET MISE EN SERVICE

5.1. RACCORDEMENT

2
3
6

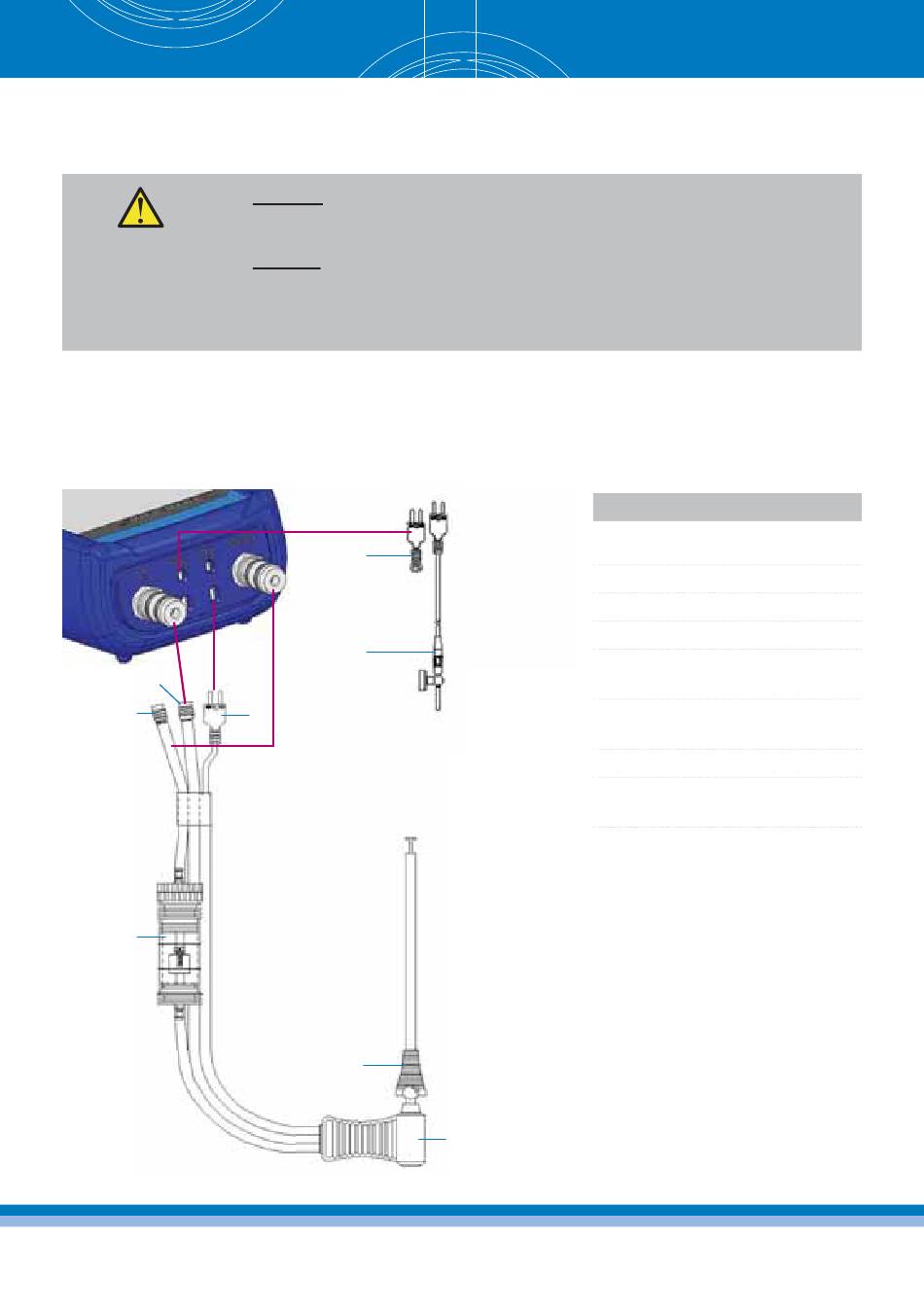

fi g. 4: Raccordement
12
4
5
1
7
Légende:
1: Connecteur température des fumées
( jaune)
2: Tuyau pour la mesure du tirage
3: Tuyau d'échantillonnage pour les fumées
4: Capteur de température ambiante (bleu)
5: Capteur de température d'air comburant
avec câble de 2,5 m (en option)
6: Séparateur de condensats avec fi ltres
(voir chapitre 12)
7: Cône de mesure mobile
8: Sonde gaz de combustion avec mesure
de tirage
8
