MANUEL D'UTILISATION
DOC-FE.IE.IN.016167.FR
Module Électronique VF7
Version: 0.9

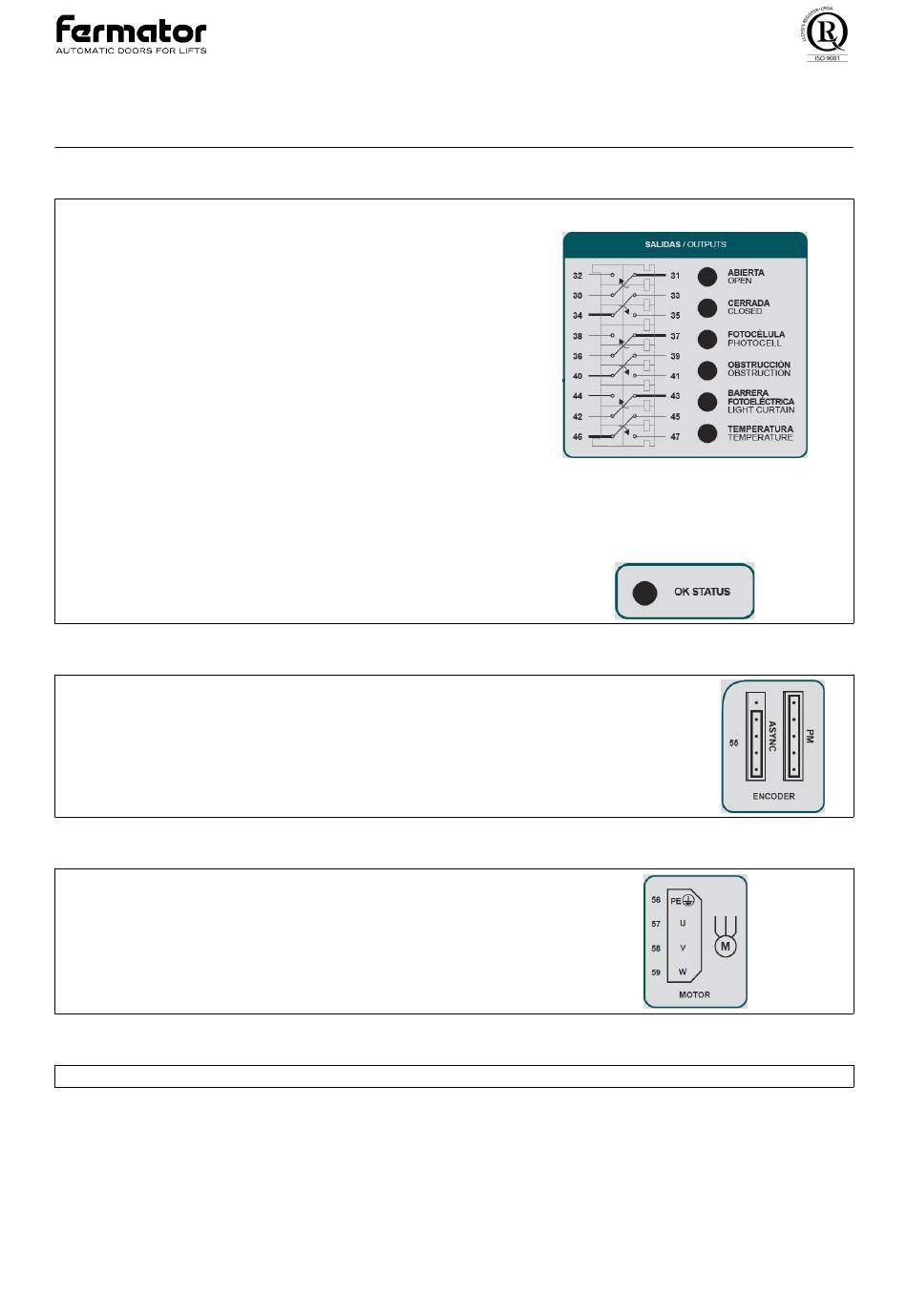

4.6 Sortie de relais et d'indicateurs de fonctionnement (30 ~ 47)
Les relais de sortie permettent à l'armoire de manoeuvre de connaître à tout moment la situation de la porte.
• Ouvert
La LED et le relais sont activés lorsque la porte est en position ouverte.
• Fermé
La LED et le relais sont activés lorsque la porte est fermée et verrouillée.
• Cellules photoelectrique
La LED et le relais sont activés lorsque le photocellule ou l'entrée de ré ouverture
sont activées.
• Obstruction
La LED et le relais sont activés lorsque la porte rencontre un obstacle pendant son
cycle de fermeture ou d'ouverture. Ce signal est désactivé automatiquement lorsque
la porte est en position de repos (ouv/fer).
•
La LED et le relais sont activés en cas de défaillance de la barrière lumineuse.
• Température
La LED et le relais sont activés en cas de dépassement des seuils de température de la VF ou du moteur. Lorsque cette sortie est
activée, l'armoire de manœuvre doit donner l'ordre d'atteindre le prochain niveau pour ouverture des portes afin de libérer les passagers
et couper l'alimentation du moteur de traction.
• État
Un clignotement de la LED verte indique un fonctionnement correct. La LED allumée rouge
indique l'apparition d'une alarme.
4.7 Encodeur (55)
Un encodeur en quadrature à pulsation est raccordé à cette entrée. Cet encodeur, situé dans le moteur informe le boitier de
commande de la position et de la vitesse exacte de la porte.
Le logiciel V7.00.02 n'est pas compatible avec le moteur asynchrone FERMATOR.
4.8 Moteur (56, 57, 58, 59)
Cette sortie fournit la puissance au moteur triphasé en variant instantanément la tension et la fréquence.
4.9 Interrupteur general (60)
Il interrompt une des phases et permet la déconnexion de l'opérateur du réseau électrique.
