9.3. Procédure d'installation
•
Le sécheur d'air par réfrigération RDP est généralement livré sur une palette standard sur
laquelle il est vissé avec quatre vis.
Le sécheur d'air par réfrigération RDP peut être soulevé avec des chariots élévateurs.
•
Retirez les vis et la palette avant de positionner le sécheur à l'emplacement souhaité.
•
•
Le sécheur d'air par réfrigération doit être installé de manière à être protégé des intempéries.
•
Il est recommandé d'avoir 1 m d'espace autour du sécheur. Cette mesure facilite la
maintenance.
Assurez-vous que le sécheur est protégé contre les vibrations et l'usure mécanique.
•
Le sécheur doit reposer fermement sur une base horizontale. L'inclinaison de l'unité ne doit
•
pas dépasser ± 3 °. La meilleure façon d'atteindre ces conditions est de fixer le sécheur avec
des vis sur une base horizontale à travers les ouvertures appropriées sur la base. Si le sécheur
n'est pas installé correctement, il peut y avoir un mauvais fonctionnement. La fixation du
sécheur avec des vis n'est pas obligatoire.

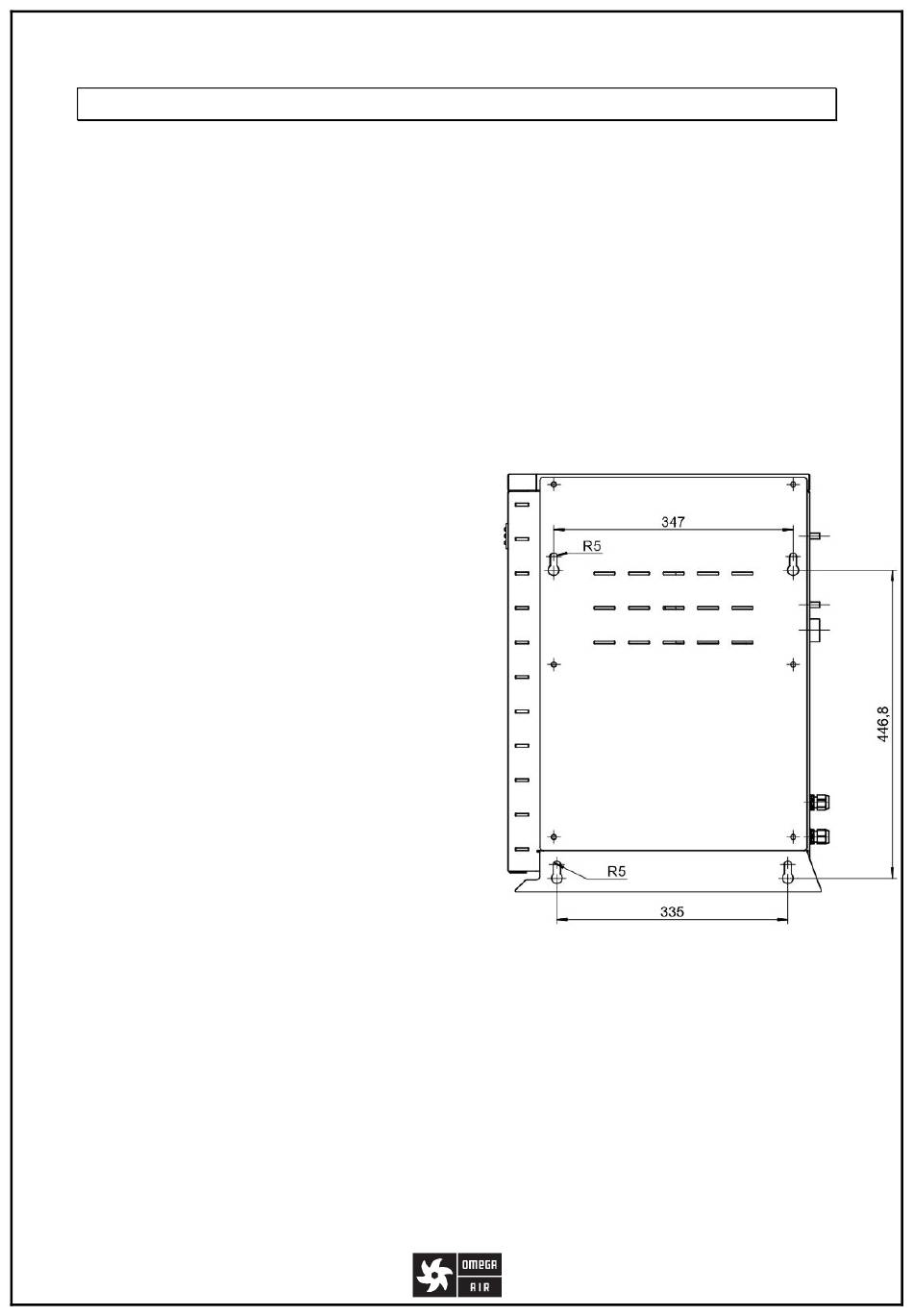

Les modèles de sécheurs RDP 20-235 peuvent
•
être fixés au mur avec des vis murales - la
position des trous dans l'illustration est
indiquée (taille maximale M8).
Les raccords de tuyauterie pour l'air
•
comprimé à l'avant et à l'arrière du sécheur
doivent être équipés de vannes appropriées
qui permettent l'installation ou le retrait du
sécheur du système.
Installez un filtre coalescent super fin côté
•
entrée et un préfiltre côté sortie (ne
s'applique que si le sécheur n'a pas de filtre
intégré).
Vérifier que l'air est correctement traité avant
•
le
sécheur
cyclonique, filtres, séparateurs de condensats
...).
•
Retirez les couvercles en plastique de l'entrée
et de la sortie du sécheur.
Connectez la source d'air au sécheur.
•
•
La température et le débit d'air d'admission
dans le sécheur d'air par réfrigération doivent
rester dans les valeurs limites indiquées sur l'étiquette nominale de l'appareil.
Les canalisations du système doivent être exemptes de poussière, rouille, limaille et autres
•
impuretés et doivent correspondre au débit du sécheur.
•
Il est également recommandé de prévoir une ligne de dérivation d'air (bypass).
•
Connectez le sécheur à la source d'alimentation. Assurez-vous que la tension d'alimentation
et la fréquence correspondent aux données sur la plaque signalétique (± 5% de tolérance
acceptable pour la tension d'alimentation).
•
Retirez l'emballage et tout autre matériau qui pourrait gêner le sécheur pendant son
fonctionnement normal.
22
(refroidisseur,
séparateur
