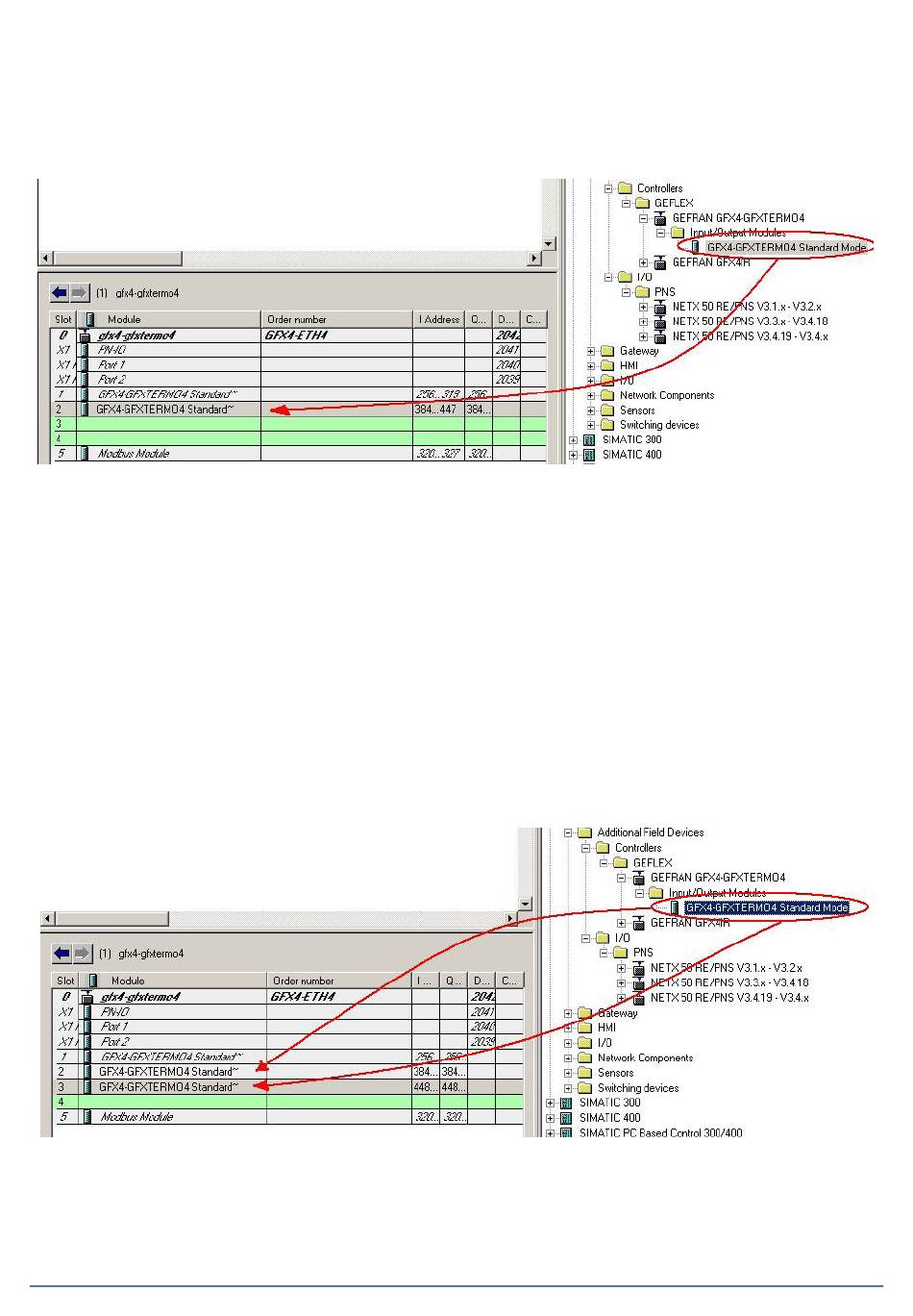

configuration pour le schéma de connexion 2 (8 zones ) :
Depuis l'outil de configuration, sélectionner le module GFXtermo4-GFX4 Standard Mode et le déplacer dans l'empla-
cement 2.
Le module modbus se trouve dans l'emplacement 5 (Fig.12)
Dans la fenêtre des propriétés de chaque module, il est possible de paramétrer les données d'entrée/sortie, com-
me illustré plus haut.
configuration pour le schéma de connexion 3 (12 zones ) :
Depuis l'outil de configuration, sélectionner le module GFXtermo4-GFX4 Standard Mode et le déplacer dans l'em-
placement 2, puis dans l'emplacement 3. La module modbus se trouve dans l'emplacement 5 (Fig.13).
Dans la fenêtre des propriétés de chaque module, il est possible de paramétrer les données d'entrée/sortie, com-
me illustré plus haut.
14
fig 12
fig 13
